Среда: светлые нефтепродукты, перегретая вода, гидравлические масла, не применяется для агрессивных
жидкостей и газов
Функция безопасности: нормально-закрытый (НЗ) — серия ЭСК 400 и нормально-открытый (НО) — серия ЭСК 401
Количество ходов: 2/2 (портов/позиций)
Присоединение: Резьба G (BSPP / ISO 228–1)
Диапазоны давлений: 0,35–16 бар (1/8″…1″ Серия ЭСК400), 0,5–12 бар (11/4″…2″ Серия ЭСК400), 0,35–12
бар (1/8″…1″ Серия ЭСК401), 0,5–10 бар (11/4″…2″ Серия ЭСК401)
Температура среды: -10 °С … +160 °С
Температура окружающей среды: -20 °С – +70 °С
Время открытия: 200-1500 мс
Время закрытия: 500-2000 мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 24 бар — серия ЭСК400, 18 бар — серия ЭСК401
Требуемый минимальный перепад давления: 0,35 бар (для 1/8″…1″) и 0,5 бар (для 11/4″…2″), внутренняя
выпускная система (для серии ЭСК401)
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

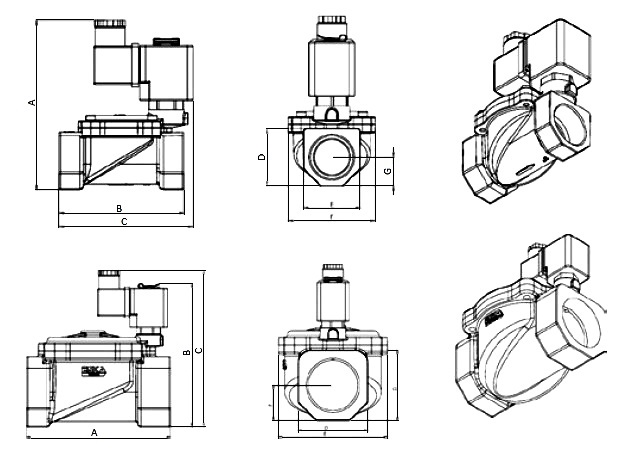

Габаритные характеристики
| A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | |
| 1/8′ | 105,3 | ||||||
| 1/4′ | 105,3 | ||||||
| 3/8′ | 105,3 | ||||||
| 1/2′ | 105,3 | ||||||
| 3/4′ | 109,8 | ||||||
| 1′ | 120,3 | ||||||
| 1 1/4″ | 110 | ||||||
| 1 1/2″ | 140 | ||||||
| 2″ | 145 |
