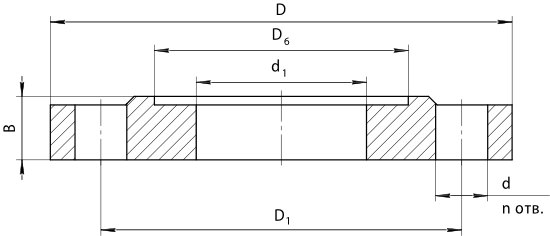

Габаритные и присоединительные размеры по ГОСТ 33259-2015
| Dу | Ру, МПа | D, мм | D1, мм | D6, мм | d1, мм | d, мм | n, шт | B, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 0,6 | 140 | 110 | 81 | 59 | 14 | 4 | 16 | 1,3 |
| 1,6 | 160 | 125 | 88 | 18 | 22 | 2,6 | |||
| 2,5 | 160 | 125 | 88 | 18 | 24 | 2,9 | |||
| 80 | 0,6 | 185 | 150 | 116 | 91 | 18 | 4 | 18 | 2,4 |
| 1,6 | 195 | 160 | 121 | 18 | 24 | 3,7 | |||
| 2,5 | 195 | 160 | 121 | 18 | 8 | 26 | 4,0 |

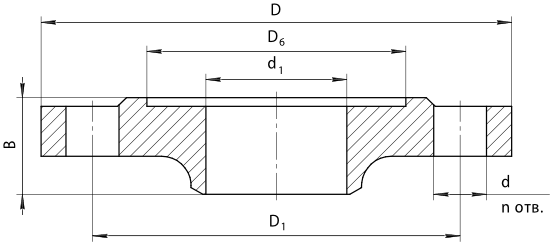

| Dу | Ру, МПа | D, мм | D1, мм | D6, мм | d1, мм | d, мм | n, шт | B, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 4 | 160 | 125 | 88 | 48 | 18 | 4 | 33 | 2,5 |
| 6,3 | 175 | 135 | 88 | 47 | 22 | 41 | 4,0 | ||
| 10 | 195 | 145 | 88 | 45 | 26 | 48 | 5,5 | ||
| 80 | 4 | 195 | 160 | 121 | 78 | 18 | 8 | 43 | 4,2 |
| 6,3 | 210 | 170 | 121 | 77 | 22 | 48 | 6,1 | ||
| 10 | 230 | 180 | 121 | 75 | 26 | 63 | 9,7 |
Материалы, контактирующие с рабочей средой
| Параметр | Значение |
|---|---|
| Фланец | Ст20 (при t до -25, оС) |
| по заказу 09Г2С (при t до -40, оС) |
Материал/тип уплотнительной прокладки
| Наименование | Описание |
| Паронит марки ПОН | Для номинальных давлений PN0,6МПа… PN10МПа включительно |
| СНП с уплотнительным кольцом в виде навитой спирали из V-образных слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита | Для номинальных давлений PN16МП, PN25МПа |
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Фланец | 1 |
| Шпильки | n (по таблицам вкладки «Габариты и размеры») |
| Гайки | 2 х n (по таблицам вкладки «Габариты и размеры») |
| Шайбы | 2 х n (по таблицам вкладки «Габариты и размеры») |
| Прокладка паронитовая ПОН 1) (для номинальных давлений до PN10МПа включительно) | 1 |
| Прокладка спирально-навитая СНП 1) (для номинальных давлений PN16МПа, PN25МПа) | 1 |
1) Температура эксплуатации паронита ПОН по ГОСТ 481 в зависимости от рабочей среды, температура эксплуатации СНП по ГОСТ Р 52376 в зависимости от рабочей среды.
Обозначение при заказе
| КМЧ-РСМ-306-DN50 | -PN1,6МПа | F | 1 | 1 |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
- Комплект монтажных частей:
КМЧ-РСМ-306-DN50;
КМЧ-РСМ-306-DN80. - Номинальное давление, МПа:
PN0,6МПа — 0,6PN1,6МПа — 1,6PN2,5МПа — 2,5PN4 МПа — 4PN6,3МПа — 6,3PN10МПа — 10PN16МПа — 163)PN25МПа — 253). - Тип уплотнительной поверхности ГОСТ 33259-2015:
F;
E. - Материал фланца
1 — сталь 12Х18Н10Т 5);
3 — сталь AISI 316 4);
9 — сталь 09Г2С 6);
0 — сталь 20 6),7). - Наличие комплекта крепежных деталей:
0 — отсутствует;
1 — сборка с РСМ-306 8) ;
2 — сборка с кольцом промывочным КП-DN50 и РСМ-306.
Примечание:
3) только для КМЧ-РСМ-306-DN50;
4) допускается применение сталей: AISI 316L, AISI 316Тi; 10Х17Н13М2Т;
5) допускается применение сталей: 12Х18Н10Т; 12Х18Н9Т, 08Х18Н10Т;
6) c покрытием Ц12.хр.бцв;
7) допускается применение стали 20, 25, 30;
8) только для кода F.
