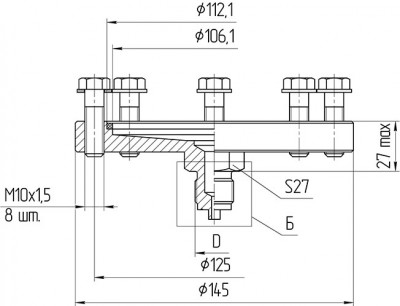

КМЧ-РСМ-5320. Резьбовое присоединение к процессу

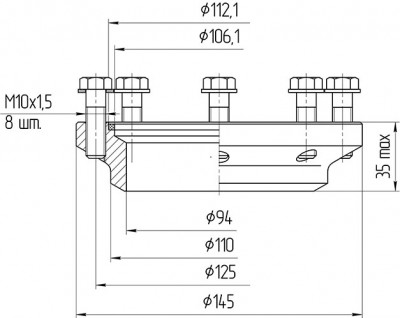

КМЧ-РСМ-5320. Фланцевое присоединение к процессу

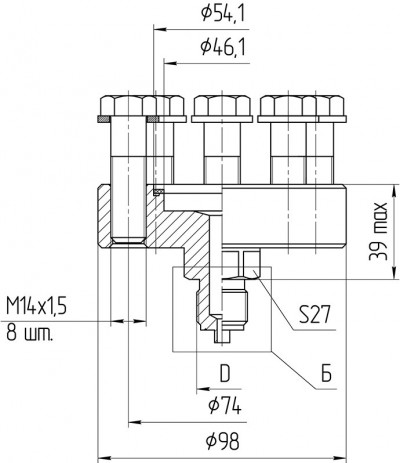

КМЧ-РСМ-5322. Резьбовое присоединение к процессу

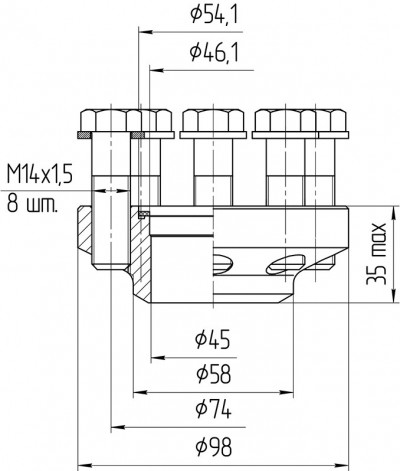

КМЧ-РСМ-5322. Фланцевое присоединение к процессу
Основные технические характеристики
| Параметры | КМЧ-РСМ-5320 | КМЧ-РСМ-5322 | ||||
| Применяемость | РСМ-5320 | РСМ-5322 | ||||
| Код присоединения к процессу | Резьбовое
M20, G1/2, 1/2NPT, K1/2, M20d, G1/2d, 1/2NPTf, K1/2f, M20f, G1/2f |
Фланцевое
DN100PN6МПа |
Резьбовое
M20, G1/2, 1/2NPT, K1/2, M20d, G1/2d, 1/2NPTf, K1/2f, M20f, G1/2f |
Фланцевое
DN50PN16МПа |
||
| Диапазон рабочих давлений, МПа | -0,1…6 | 0…60 | 0…16 | |||
| Масса, кг | 1,9 | 1,7 | 2,4 | 1,6 | ||
| Деталь | Материал | Код | Диапазон рабочих температур, С° |
| Фланец | сталь 12Х18Н10Т 2) | 1 | -40 … +200 |
| сталь 10Х17Н13М2Т 1) | 3 |
1) Допускается применение сталей: AISI 316, AISI 316L, AISI 316Тi
2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI 304
Комплект поставки
| Наименование | Количество, шт |
| Медная прокладка | 1 1) |
| Фторопластовая прокладка | 1 |
| Фланец | 1 |
| Комплект крепежных деталей | По заказу |
1) По 1 шт. на каждую цилиндрическую резьбу (М20; G1/2; M20d; G1/2d; M20f; G1/2f)
| КМЧ-РСМ-5320 | 1 | 0 | DN100PN6Мпа |
| 1 | 2 | 3 | 4 |
- Наименование (таблица «Основные технические характеристики»).
- Материал фланца:
1 — сталь 12Х18Н10Т 2);
3 — сталь 10Х17Н13М2Т 1); - Наличие комплекта крепежных деталей:
0 — отсутствует;
1 — в наличии. - Резьбовое и фланцевое присоединение к процессу (таблица «Основные технические характеристики»).
Примечание:
1) Допускается применение сталей: AISI 316, AISI 316L, AISI 316Тi
2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI 304
