РД 50-411 Комплекты монтажных частей измерительного трубопровода ГОСТ 8.586.1-5 – 2005

РД 50-411 Комплекты монтажных частей измерительного трубопровода ГОСТ 8.586.1-5 – 2005

Доступность:

Нет в наличии

Купить фланцевые соединения серии КФ и ФС, монтажные кольца для диафрагм ДКС, ДБС, ДФС, ДФК. Конфигурация уплотнительных поверхностей фланцевой части по ГОСТ 33259.Подбор по заказу.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Конструктивные исполнения фланцевых соединений серии КФ и ФС и монтажных колец для диафрагм ДКС

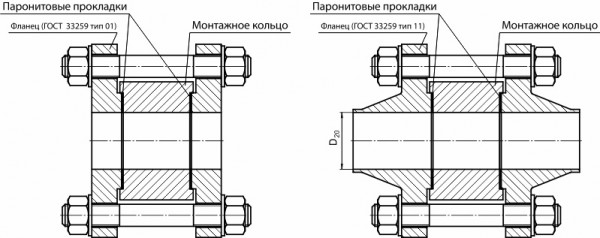

Фланцевые соединения серии КФ для диафрагмы ДКС исполнения 1, 3

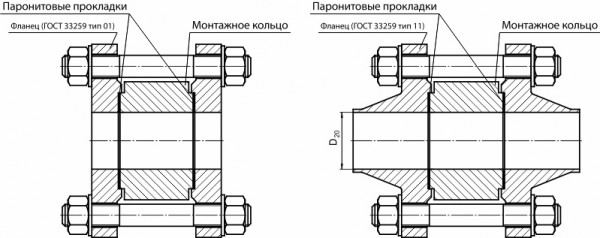

Фланцевые соединения серии КФ для диафрагм ДКС исполнения 2

Основные технические характеристики комплектов фланцев

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Наружный диаметр трубопровода Dн, мм	Обозначение комплекта фланцев при номинальном давлении РN
0,6* 1* 1,6* 2,5* 4 6,3 10	50	57	КФ РN-50
	65	76	КФ РN-65
	80	89	КФ РN-80
	100	108	КФ РN-100
	125	133	КФ РN-125
	150	159	КФ РN-150
	200	219	КФ РN-200
	250	273	КФ РN-250
	300	325	КФ РN-300
	350	377	КФ РN-350
	400	426	КФ РN-400
	450	480	КФ РN-450
	500	530	КФ РN-500
* Конструктивное исполнение фланцев только по ГОСТ 33259 тип 01.

Фланцевые соединения

Фланцевые соединения серии ФС для диафрагмы ДКС исполнения 1, 3

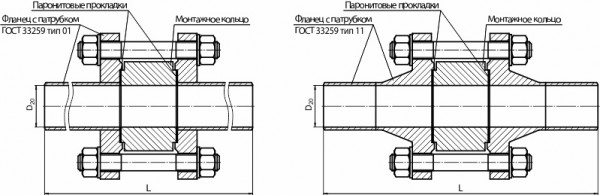

Фланцевые соединения серии ФС для диафрагмы ДКС исполнения 2

Основные технические характеристики фланцевых соединений и монтажных колец

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Монтажная длина L, мм	Обозначение фланцевого соединения при условном давлении РN	Обозначение монтажного кольца при условном давлении РN, МПа
Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Монтажная длина L, мм	Обозначение фланцевого соединения при условном давлении РN	до 0,6	свыше 0,6 до 10
0,6* 1* 1,6* 2,5* 4 6,3 10	50	460	ФС РN-50	КМ 0,6-50	КМ 10-50
	65		ФС РN-65	КМ 0,6-65	КМ 10-65
	80		ФС РN-80	КМ 0,6-80	КМ 10-80
	100	480	ФС РN-100	КМ 0,6-100	КМ 10-100
	125	580	ФС РN-125	КМ 0,6-125	КМ 10-125
	150	680	ФС РN-150	КМ 0,6-150	КМ 10-150
	200	920	ФС РN-200	КМ 0,6-200	КМ 10-200
	250	1160	ФС РN-250	КМ 0,6-250	КМ 10-250
	300	1360	ФС РN-300	КМ 0,6-300	КМ 10-300
	350	1540	ФС РN-350	КМ 0,6-350	КМ 10-350
	400	1760	ФС РN-400	КМ 0,6-400	КМ 10-400
	450	1960	ФС РN-450	КМ 0,6-450	КМ 10-450
	500	2160	ФС РN-500	КМ 0,6-500	КМ 10-500
* Конструктивное исполнение фланцев только по ГОСТ 33259 тип 01.

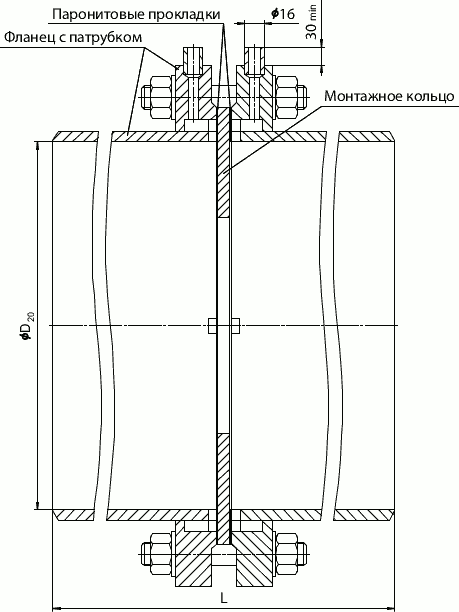

Фланцевое соединение серии ФС и монтажное кольцо для диафрагм ДБС

Фланцевое соединение

Основные технические характеристики фланцевых соединений и монтажных колец

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Обозначение диафрагмы при номинальном давлении PN	Обозначение монтажного кольца при номинальном давлении PN
0,6; 1; 1,6; 2,5; 4; 6,3; 10; 16; 20; 25; 40**;	20	ФС PN-20	КМ PN-20
	25	ФС PN-25	КМ PN-25
	32	ФС PN-32	КМ PN-32
	40	ФС PN-40	КМ PN-40
	50	ФС PN-50	КМ PN-50
	65	ФС PN-65	КМ PN-65
	80	ФС PN-80	КМ PN-80
	100	ФС PN-100	КМ PN-100
	150	ФС PN-150	КМ PN-150
	200	ФС PN-200	КМ PN-200
	250	ФС PN-250	КМ PN-250
	300	ФС PN-300	КМ PN-300
	350	ФС PN-350	КМ PN-350
	400	ФС PN-400	КМ PN-400
	450	ФС PN-450	КМ PN-450
	500	ФС PN-500	КМ PN-500
	600	ФС PN-600	КМ PN-600
	700	ФС PN-700	КМ PN-700
	800	ФС PN-800	КМ PN-800
	900	ФС PN-900	КМ PN-900
	1000	ФС PN-1000	КМ PN-1000
	1200	ФС PN-1200	КМ PN-1200
	1400	ФС PN-1400	КМ PN-1400
* Только для измерительных трубопроводов с DN 1200 мм. Только для измерительных трубопроводов с DN 450 мм. * Только для измерительных трубопроводов с DN 400 мм. ****Только для измерительных трубопроводов с DN 250 мм.

Фланцевое соединение серии КФ и ФС для диафрагм ДВС

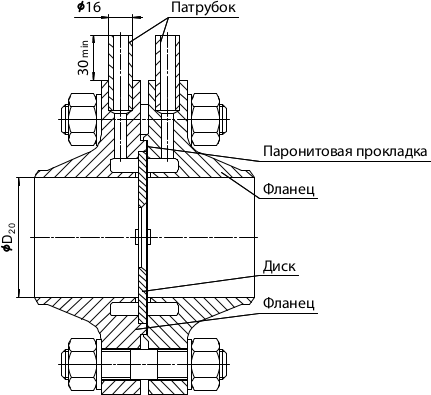

Фланцевое соединение серии КФ

Основные технические характеристики комплектов фланцев

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Наружный диаметр трубопровода Dн, мм	Обозначение комплекта фланцев при номинальном давлении РN
2,5; 4,0; 6,3; 10; 16; 20; 25; 32; 40	50	57	КФ РN-50
	65	76	КФ РN-65
	80	89	КФ РN-80
	100	108	КФ РN-100
	125	133	КФ РN-125
	150	159	КФ РN-150
	200	219	КФ РN-200
	250	273	КФ РN-250
	300	325	КФ РN-300

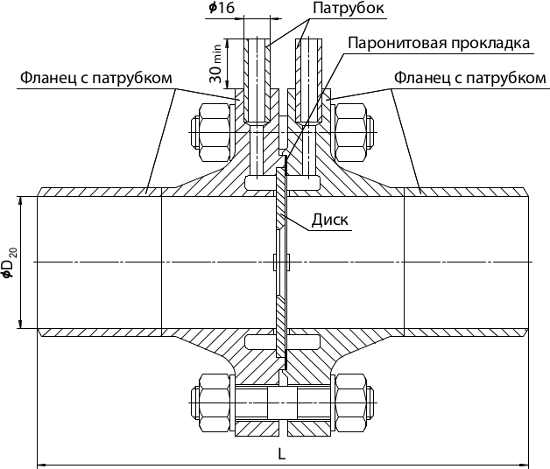

Фланцевое соединение серии ФС

Основные технические характеристики фланцевых соединений

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Монтажная длина L, мм	Обозначение фланцевого соединения при условном давлении РN
2,5; 4,0; 6,3; 10; 16; 20; 25; 32; 40	50	460	ФС РN-50
	65		ФС РN-65
	80		ФС РN-80
	100	480	ФС РN-100
	125	580	ФС РN-125
	150	680	ФС РN-150
	200	920	ФС РN-200
	250	1160	ФС РN-250
	300	1360	ФС РN-300

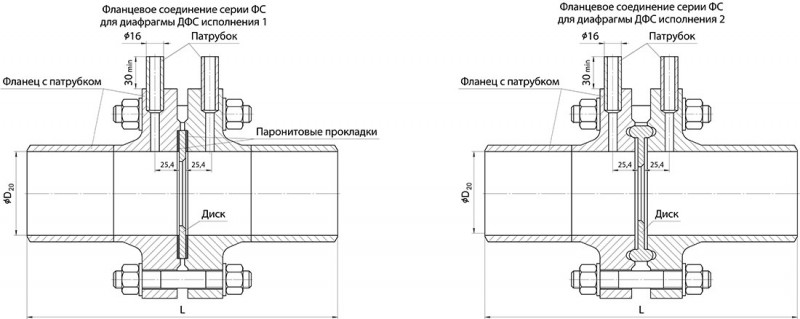

Конструктивные исполнения фланцевых соединений серии КФ и ФС для диафрагм ДФС

Основные технические характеристики комплектов фланцев

Условное давление PN, МПа	Диаметр номинальный DN, мм	Наружный диаметр трубопровода DH, мм	Обозначение комплекта фланцев при номинальном давлении РN
0,6* 1* 1,6* 2,5* 4* 6,3 10 16* 20** 25 40**	50	57	КФ РN-50
	65	76	КФ РN-65
	80	89	КФ РN-80
	100	108	КФ РN-100
	125	133	КФ РN-125
	150	159	КФ РN-150
	200	219	КФ РN-200
	250	273	КФ РN-250
	300	325	КФ РN-300
	350	377	КФ РN-350
	400	426	КФ РN-400
	450	480	КФ РN-450
	500	530	КФ РN-500
	600	630	КФ РN-600
	700	720	КФ РN-700
	800	820	КФ РN-800
	1000	1020	КФ РN-1000
Только для диафрагм ДФС исполнения ДФС 1. Только для измерительных трубопроводов с DN 450 мм. Только для измерительных трубопроводов с DN 400 мм. ** Только для измерительных трубопроводов с DN 250 мм.

Основные технические характеристики фланцевых соединений

Условное давление PN, МПа	Условный проход DN, мм	Монтажная длина L, мм	Обозначение фланцевого соединения при номинальном давлении РN
0,6* 1* 1,6* 2,5* 4* 6,3 10 16* 20** 25 40**	50	460	ФС РN-50
	65		ФС РN-65
	80		ФС РN-80
	100	480	ФС РN-100
	125	580	ФС РN-125
	150	680	ФС РN-150
	200	920	ФС РN-200
	250	1160	ФС РN-250
	300	1360	ФС РN-300
	350	1540	ФС РN-350
	400	1760	ФС РN-400
	450	1810	ФС РN-450
	500	2110	ФС РN-500
	600	2515	ФС РN-600
	700	2915	ФС РN-700
	800	3315	ФС РN-800
	1000	4120	ФС РN-1000
Только для диафрагм ДФС исполнения ДФС 1. Только для измерительных трубопроводов до DN 450 мм. Только для измерительных трубопроводов до DN 400 мм. ** Только для измерительных трубопроводов до DN 250 мм.

Материалы, контактирующие с рабочей средой

Материал		Код материалов в условном обозначении
Фланец* / Фланец с патрубком**	Уплотнение	Код материалов в условном обозначении
Сталь 12Х18Н10Т ГОСТ 5632	Паронит ГОСТ 481	Б
Сталь 20 ГОСТ 1050		А
Сталь 09Г2С ГОСТ 19281		09Г2С

* для комплекта фланцев;
** для фланцевого соединения.

Гарантийные обязательства

Параметр	Значение
Гарантийный срок эксплуатации, месяцы	12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

Наименование	Количество
Фланец* / Фланец с патрубком**	2
Паронитовая прокладка	2
Комплект крепежных изделий (шпильки, гайки, шайбы)	1
Паспорт	1
Акт измерений внутреннего диаметра измерительного трубопровода**	2
Расчет на прочность	1***
Руководство по эксплуатации	1***
Копия обоснования безопасности	1***

* для комплекта фланцев;
** для фланцевого соединения;
*** на партию изделий.

Обозначение при заказе

Фланцевое соединение	ФС 2,5-100	А	В	ДБС	Ф
1	2	3	4	5	6

Наименование (фланцевое соединение, комплект фланцев или монтажное кольцо).
Обозначение фланцевого соединения.
Код материалов, контактирующих с рабочей средой (по табл. материалов).
Тип фланца: П – плоский приварной (до PN 2,5 МПа), В – приварной встык (воротниковый) (для диафрагм ДФС и ДВС и монтажных колец не указывается).
Обозначениеие диафрагмы (ДКС, ДБС, ДВС, ДФС; для диафрагм ДКС и ДФС необходимо указать исполнение), струевыпрямителя (СВТ, необходимо указать исполнение) или устройство подготовки потока (УПП-Д), для установки которого требуется данное фланцевое соединение.
Способ отбора давления (только для диафрагм ДБС).

* только из стали 20 ГОСТ 1050.
