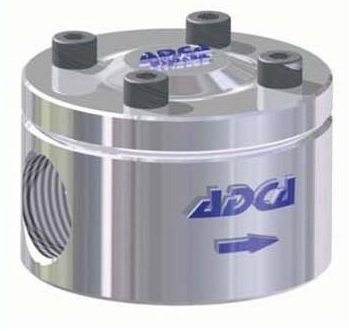

TH21/TH21SS конденсатоотводчик термостатический с функцией отвода воздуха из паровых систем.
Цена по запросу
Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.
Категория: Конденсатоотводчики
Полезные материалы:
| Характеристики | Значение |
|---|---|
| Типоразмеры | 1/2″, DN15 |
| Рабочая среда | Насыщенный пар |
|
Температура рабочей среды |
От -10 °C до 250 °C |
| Максимальное рабочее давление | 21 бар |
| Исполнения | TH21, TH21LC |
| Присоединение |
Внутренняя резьба ISO7/1 Rp (BS21) Фланцевое EN 1092–1 PN25, ANSI |
| Установка |
Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации) |
| Опции |
Встроенный фильтр |
ТЕРМОКОН ТБ131, ТБ133 – термостатический биметаллический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.
Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пароспутников, отопительного оборудования и др.
Преимущества
АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Особенности конструкции
Опции
АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик со встроенным байпасным игольчатым клапаном предназначен для эффективного отвода конденсата из паровых линий.
Используется в системах с сифонным дренажом конденсата. Подъём конденсата относительно места дренажа, разброс нагрузок, а также специфика работы оборудования могут вызывать образование паровых пробок перед конденсатоотводчиком, что затрудняет отвод конденсата по мере его образования и может нарушить работу оборудования.
Встроенный паровыпускной клапан позволяет осуществить небольшой регулируемый пролёт пара в обвод основного клапана, ликвидируя паровые пробки.
Преимущественно применяются в обвязке вращающихся сушильных цилиндров, варочных котлов, потребителей с подъёмом конденсатной линии и др.
Преимущества
Опции
