НАЗНАЧЕНИЕ:

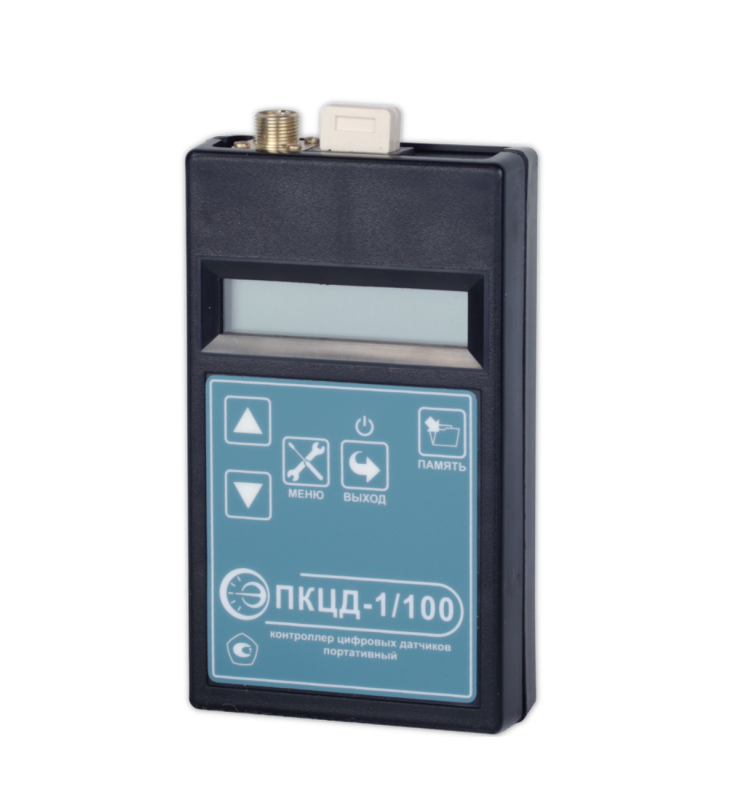

Портативный контроллер цифровых датчиков ПКЦД-1/100 (далее контроллер) предназначен для считывания результатов измерения с цифровых датчиков температуры, сохранения результатов в энергонезависимой памяти и передачи их на ПК.
Встроенные алгоритмы измерения емкости линии связи позволяют устойчиво считывать измерения с датчиков на расстоянии до 100 метров, при емкости линии до 15000 пФ.
Контроллер поддерживает до 100 датчиков в сети, с интервалом опроса от 10 секунд до 1 часа.
Связь с ПК осуществляется через порт USB. При подключении к USB контроллер может работать без элемента питания. Емкость энергонезависимой памяти — 64 кБ.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:
Дополнительно к ПКЦД-1/100 вместо термокосы можно подключить выносной датчик температуры и относительной влажности окружающего воздуха (см. раздел датчик влажности ДВВ), при этом контроллер также производит расчет абсолютной влажности и точки росы.
ПКЦД-1/100 может работать в режиме логгера, т.е. автоматически сохранять данные в энергонезависимой памяти с заданной периодичностью, ресурс автономной работы в режиме логгера составляет около 20 суток (изменяется в зависимости от емкости аккумулятора и окружающей температуры).
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ЗАПИСЕЙ Nmax МОЖНО РАССЧИТАТЬ ПО ФОРМУЛЕ:
Nmax = 65534 / (12 + дат * 4), но не более 1000, где дат – количество подключенных датчиков
Время заполнения памяти T:
T = (Nmax * P)/86400, суток, где P – период автоматического сохранения в секундах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- нефтепроводы;
- машиностроение;
- строительство;
- энергетика и др.
Комплектность см. во вкладке «Пример записи о заказе».
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ПКЦД1/100 |
|
Разрешающая способность индикации, °C |
0,01 |
|
Связь с ПК, при этом контроллер имеет возможность получать питание от ПК |
интерфейс USB |
|
Устойчивость к вибрации по ГОСТ Р52931-2008 (группа исполнения) |
N2 |
|
Степень защиты от пыли и воды по ГОСТ 14254-96 |
IР32 |
|
Габаритные размеры контроллера, мм, не более |
131,5 x 73 x 28 |
|
Масса контроллера, кг, не более |
0,2 |
|
Напряжение питания постоянного тока, В |
9 (7…11) |
|
Средний ток потребления при максимальном количестве подключенных датчиков и выключенной подсветке дисплея, мА, не более |
10 |
|
Время поиска подключенных датчиков, с, не более |
6 |
|
Время сохранения результатов измерения в памяти контроллера, с, не более |
3 |
|
Время считывания результатов измерений, с: — первого, не более — последующего (настраивается пользователем)
|
16 от 10 до 3600 |
|
Количество одновременно подключаемых датчиков |
от 1 до 100 |
|
Длина линии связи (расстояние от контролера до последнего датчика), м, не более |
100 |
|
Электрическая емкость линии связи, пФ, не более |
15 000 |
|
Вид индикации |
ЖКИ с подсветкой, 10 разрядов |
|
Средняя наработка до отказа, часов |
35 000 |
|
Средний срок службы, лет |
7 |
Приложение. Описание типаТип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 48095-11
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ПКЦД-1/100, Удлинитель МКСН.434641.032-06»
КОМПЛЕКТНОСТЬ:
|
НАИМЕНОВАНИЕ |
КОЛ-ВО |
|
ПКЦД-1/100 1 шт. РЭ МКСН.405544.010 РЭ |
1 экз. |
|
Паспорт МКСН.405544.010 ПС |
1 экз. |
|
Методика поверки МП 48095-11 |
1 экз. |
|
Кабель USB (п-п) тип А-А |
1 шт. |
|
Программное обеспечение “Viper” Компакт-диск CD-R |
1 компл. |
|
Аккумулятор 6F 22 |
1 шт. |
|
Переходник МКСН.434641.033* |
1 шт. |
ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:
- Зарядное устройство для аккумулятора 6F 22 — 1 шт.
- Переходник МКСН.685621.002 — 1 шт.
- Удлинитель МКСН.434641.032* — 1 шт.
