Кран 11нж01пш штуцерный

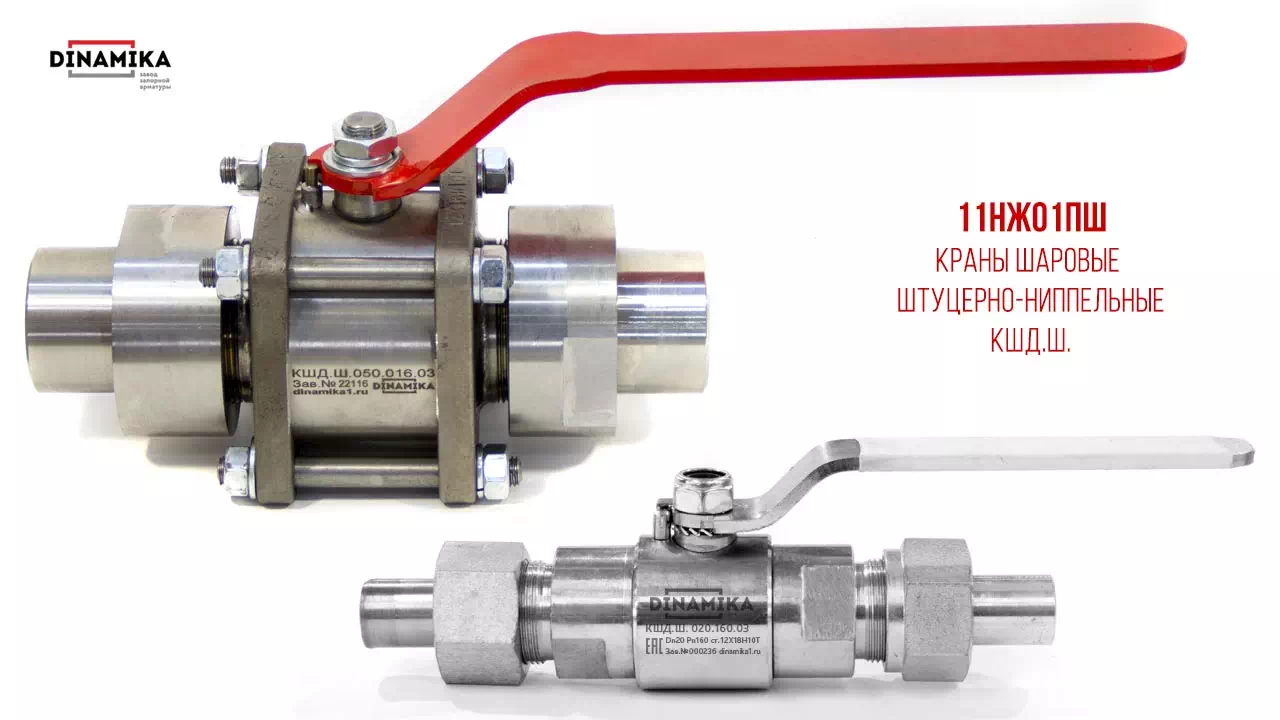

Нержавеющий штуцерно-ниппельный кран 11нж01пш Ду10 — 50 является запорным шаровым краном из нержавеющей стали 12Х18Н10Т. Стандартно изготавливается в полнопроходном варианте, с наружной резьбой патрубков под торцевое соединение СШТ, либо под шаровое ниппельное соединение СШН. Ниппели стыкуются к трубам с наружным диаметром от 10 до 57 мм сварным методом.
Запорная арматура этого типа коррозиестойкая и хладостойкая, эксплуатация кранов возможна с агрессивными жидкими и газообразными средами в широком диапазоне климатических условий.
Трубопроводные запорные устройства с таким типом присоединения имеют несколько аналогичных названий:
- Нержавеющие ниппельные краны;
- краны штуцерные нержавеющие;
- краны с СШН;
- краны штуцерно-ниппельные из нержавейки.
Подробная информация по подбору штуцерного крана 11нж01пш, с присоединительными размерами и весом представлена в каталог-листе «Штуцерные краны шаровые».

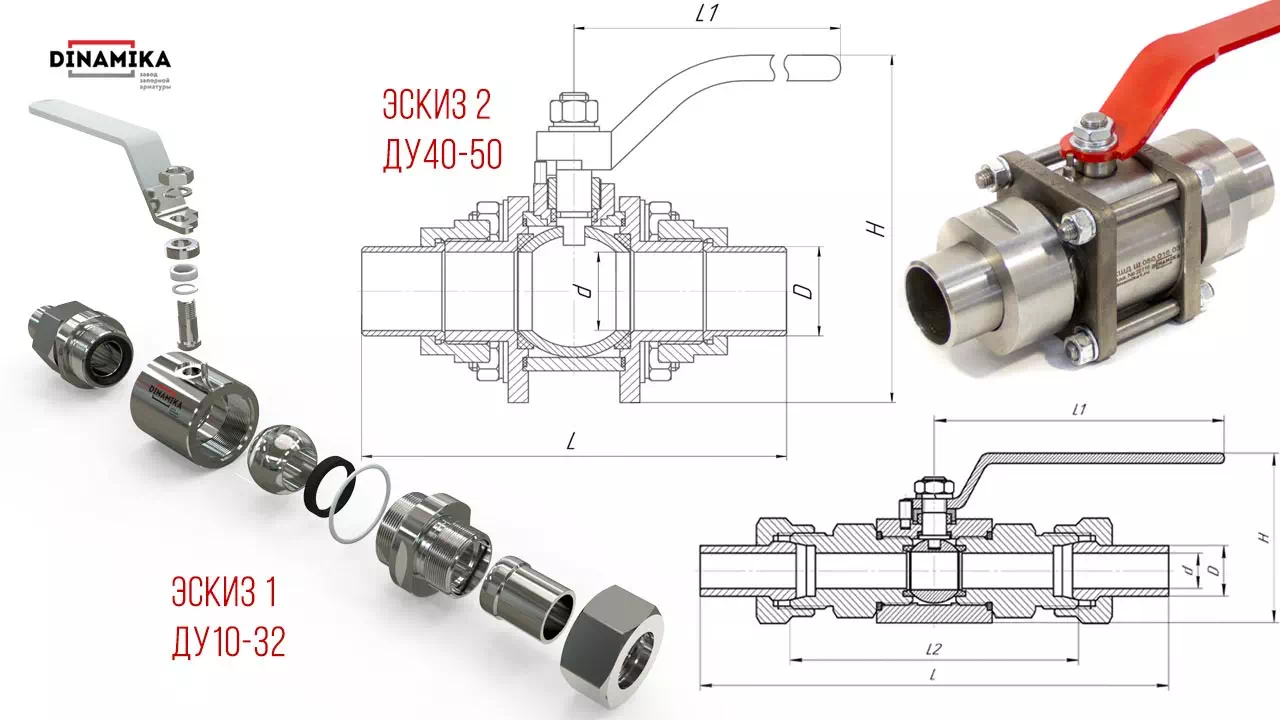

Виды кранов 11нж01пш размеры по эскизам
В зависимости от условного прохода и давления виды 11нж01пш кранов производства нашего предприятия различны.
Подразделяются на конструкции штуцерных кранов с трёхсоставным корпусом:
- КШД.Ш. Ду от 10 до 32 мм на диапазон условного давления сред от 16 до 160 кг/см2.
- КШД.Ш Ду50 и Ду40 на диапазон условного давления сред от 16 до 100 кг/см2.
Ассортимент нержавеющих штуцерных кранов 11нж01пш (КШД.Ш), габаритные и присоединительные размеры с привязкой к эскизу представлены в таблицах.
Нержавеющие краны штуцерные Ру16 — Ру40
| Общепромышленное обозначение | L | L1 | L2 | d | D | H | Эскиз |
| 11нж01пш Ду10 | 181 | 146,5 | 110 | 9 | 14 | 61 | 1 |
| 11нж01пш Ду15 | 195 | 146,5 | 120 | 12,5 | 20 | 68,5 | 1 |
| 11нж01пш Ду20 | 208 | 146,5 | 130 | 17 | 25 | 77 | 1 |
| 11нж01пш Ду25 | 223 | 146,5 | 150 | 24 | 33 | 83 | 1 |
| 11нж01пш Ду32 | 231 | 230 | 150 | 30 | 35 | 158,5 | 1 |
| 11нж01пш Ду40 | 240 | 300 | — | 37 | 48 | 157 | 2 |
| 11нж01пш Ду50 | 250 | 300 | — | 49 | 57 | 177 | 2 |
Нержавеющие краны штуцерные Ру63 — Ру100
| Общепромышленное обозначение | L | L1 | L2 | d | D | H | Эскиз |
| 11нж01пш Ду10 | 181 | 146,5 | 110 | 9 | 14 | 61 | 1 |
| 11нж01пш Ду15 | 195 | 146,5 | 120 | 12,5 | 20 | 68,5 | 1 |
| 11нж01пш Ду20 | 208 | 146,5 | 130 | 17 | 25 | 77 | 1 |
| 11нж01пш Ду25 | 223 | 146,5 | 150 | 24 | 33 | 83 | 1 |
| 11нж01пш Ду32 | 231 | 230 | 150 | 30 | 35 | 158,5 | 1 |
| 11нж01пш Ду40 | 240 | 300 | — | 37 | 48 | 180 | 2 |
| 11нж01пш Ду50 | 250 | 300 | — | 49 | 57 | 205 | 2 |
Нержавеющие краны штуцерные Ру160
| Общепромышленное обозначение | Заводское обозначение КШД.Ш. | L | L1 | L2 | d | D | H | Эскиз |
| 11нж01пш Ду10 Ру160 | 010.160.03 | 181 | 146,5 | 110 | 9 | 14 | 61 | 1 |
| 11нж01пш Ду15 Ру160 | 015.160.03 | 195 | 146,5 | 120 | 12,5 | 20 | 68,5 | 1 |
| 11нж01пш Ду20 Ру160 | 020.160.03 | 208 | 146,5 | 130 | 17 | 25 | 77 | 1 |
| 11нж01пш Ду25 Ру160 | 025.160.03 | 223 | 146,5 | 150 | 24 | 33 | 83 | 1 |
| 11нж01пш Ду32 Ру160 | 032.160.03 | 231 | 230 | 150 | 30 | 35 | 158,5 | 1 |
Нержавеющий штуцерный кран 11нж01пш ЗУК

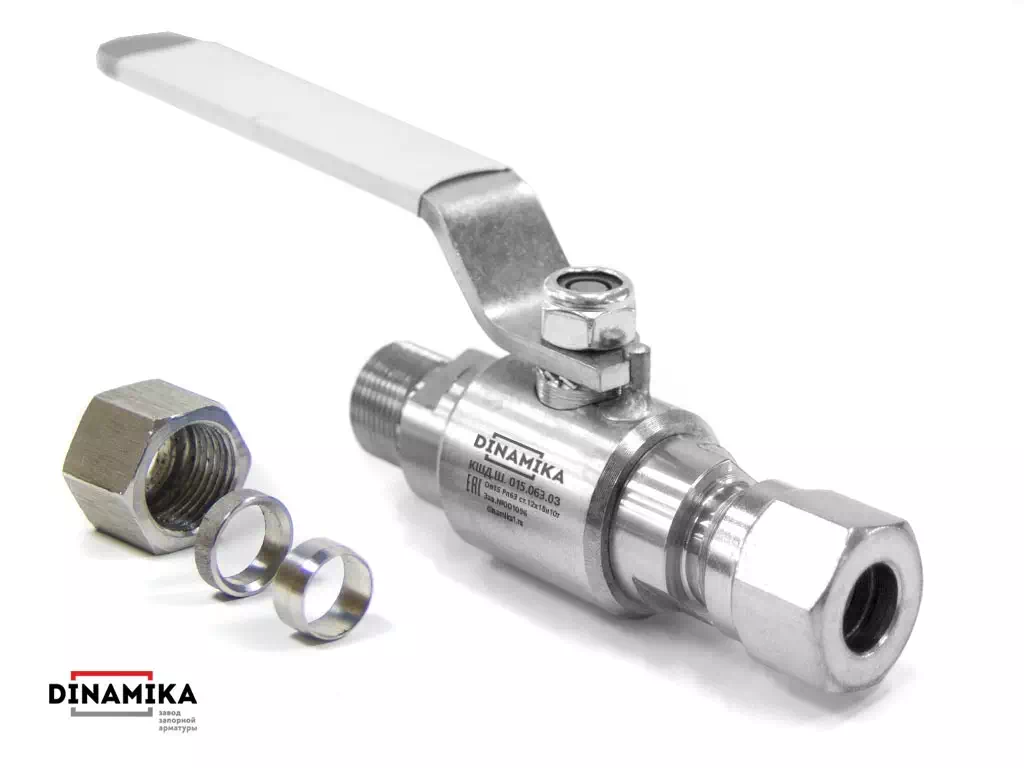

КШД.Ш 11нж01пш ЗУК кран штуцерный нержавеющий, патрубки крана — фитинг с зажимными и упорными кольцами под монтаж обжимным методом на бесшовные нержавеющие трубки отборных устройств давления и линейные трубопроводы с наружным диаметром до 22 мм и толщиной стенки до 3 мм. Штуцерные патрубки крана имеют внутренний конус 24° под присоединение зажимными и упорными кольцами. Трубка вставляется в патрубок крана с ЗУК, затягивая зажимную гайку патрубка трубка фиксируется.
Изготовление кранов ЗУК ведётся по предварительному согласованию с заказчиком.
11нж01пш ЗУК присоединение
| Присоединение с обжимным фитингом (ЗУК) ГОСТ 8734-85; 9567-75 |
11нж01пш ЗУК подбирается по наружному диаметру трубопровода, толщине стенки и условному давлению сред. | |||||||||
| Наружные диаметры присоединяемых труб (мм). | ||||||||||
| 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | |
| Толщина стенки 1- 3 мм. | ||||||||||
| Условное давление, (Ру):16, 25, 40, 63, 100, 160 кг/cм². | ||||||||||
Подробная информация по присоединению и подбору под трубопровод в каталоге «Присоединения с зажимными и упорными кольцами».
Заводские обозначения производителя штуцерных кранов 11нж01пш
Пример расшифровки обозначений КШД.Ш. (ЗУК) 020.040.03:
- КШД — Кран шаровой Динамика;
- «Ш» — с штуцерным присоединением (наружная резьба) — стандартно комплектуется ниппельным соединением под приварку СШН;
- «ЗУК» — дополнительное обозначение при комплектации крана соединением с зажимными и упорными кольцами;
- 020 — Ду 20 мм.;
- 040 — Ру 40 кг/см2;
- 03 — корпусные детали из нержавеющей стали ст.12Х18Н10Т;
- с ручным управлением.
Подробная информация по присоединению и подбору под трубопровод в каталоге «Присоединения с зажимными и упорными кольцами».
Конструкция и материалы 11нж01пш
Конструкция всех КШД.Ш. в стандартном исполнении полнопроходная и разборная, краны можно отремонтировать, провести техобслуживание, заменить уплотнения и т.п.
- 11нж01пш Ду10 — 32 изготавливаются с трёх-составной конструкцией корпуса со стяжной резьбовой сборкой корпуса.
- 11нж01пш Ду40 — 50 имеют трехсоставную конструкцию корпуса со стяжной шпилечной сборкой корпуса.
Детальная конструкция и материалы.

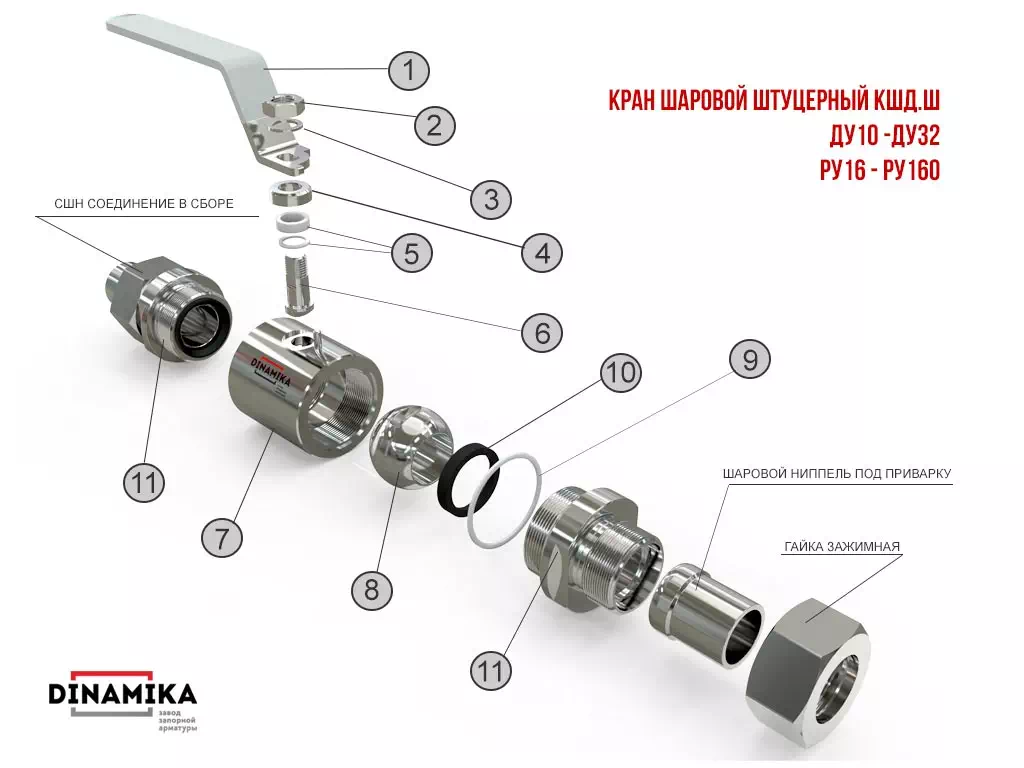

Таблица деталей и материалов 11нж01пш
| Общепромышленное обозначение / обозначение производителя | 11нж01пш / КШД.Ш. ххх.ххх.03 | |
| Наименование | Материалы деталей | |
| 1 | Ручка | Ст. 20 |
| 2 | Гайка | По ГОСТ 15522-70 |
| 3 | Шайба | По ГОСТ 6402-70 |
| 4 | Втулка | Ст. 09Г2С |
| 5 | Уплотнения штока | Фторопласт Ф4 (по запросу Ф4К20) |
| 6 | Шпиндель (шток) | 14х17н2 / 12х18н10т |
| 7 | Корпус | Ст.12х18н10т |
| 8 | Шар | Ст.12х18н10т |
| 9 | уплотнение штуцер / корпус | Фторопласт Ф4, (по запросу Ф4К20) |
| 10 | Седло | Фторопласт Ф4К20, Полиэфирэфирокетон PEEK. |
| 11 | Штуцер корпуса | Ст.12х18н10т |
| СШН — гайка, ниппель (шровой, торцевой) под приварку, зажимные кольца ЗУК | Ст.12х18н10т | |
| Уплотнение торцевого ниппельного соединения: корпус / торцевой ниппель | По запросу (медь, паронит, фторопласт) | |
Характеристики
Таблица характеристик 11нж01пш
| Изготовление и поставка ТУ 3742-006-27844275-2014. Соответствуют требованиям регламентов ТР ТС 010, 032. |
|||||||
| Эксплуатационная функция | Только запорная, без регулирования потоков | ||||||
| Управление затвором | Двухходовое ручное | ||||||
| Исполнение деталей | Коррозионностойкая сталь 12Х18Н10Т | ||||||
| Условный проход, Ду (мм.) | 10 | 15 | 20 | 25 | 32 | 40* | 50* |
| Условное давление, Ру, кг/cм². | 16, 25, 40, 63, 100, 160 | ||||||
| Рабочие среды | Неагрессивные и агрессивные: вода, пар, жидкие, газообразные, химические и углеводородные смеси, растворы солей и щелочные смеси. | ||||||
| Температура рабочих сред | до + 200°С (уплотнения штока и сёдел Ф4К20); до + 232°С (уплотнения штока и сёдел PEEK). |
||||||
| Герметичность ГОСТ Р 54808-2011. |
«А» класса | ||||||
| Климатические исполнения ГОСТ 15150-69 | УХЛ1 (от-60°С до +40°С) | ||||||
*Изготавливаются только штуцерно-ниппельные краны
Показатели надёжности 11нж01пш
| Срок эксплуатации | до 30 лет |
| Наработка на отказ | 4000 циклов |
| Гарантия со дня отгрузки (хранение); | 24 месяца |
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
