Кран 11с01пш штуцерный стальной
11с01пш является запорной трубопроводной арматурой с ниппельным присоединениям под приварку к промышленным стальным трубопроводам с давлением неагрессивных газовых, воздушных и жидкий сред до 160 атмосфер. По классификации трубопроводных устройств и особенностей эксплуатации относится к штуцерно-ниппельным кранам шаровым запорного типа с ручным двухходовым управлением. В модификациях; изготавливается; с соединением с зажимными и упорными кольцами (ЗУК) для быстрого и удобного подключения к бесшовным стальным трубкам с наружным диаметром до 22 мм и толщиной стенки до 3 мм. На линиях отличается удобством технического обслуживания с практичностью демонтажа. Ниппели торцевого типа привариваются на трубопровод, затем штуцерные патрубки крана и ниппель стягиваются гайкой.
По конструкции производится 11с01пш различных видов в двухсоставном варианте корпуса и трёхсоставной вариации, тип конструкции зависит от условного прохода и давления сред.

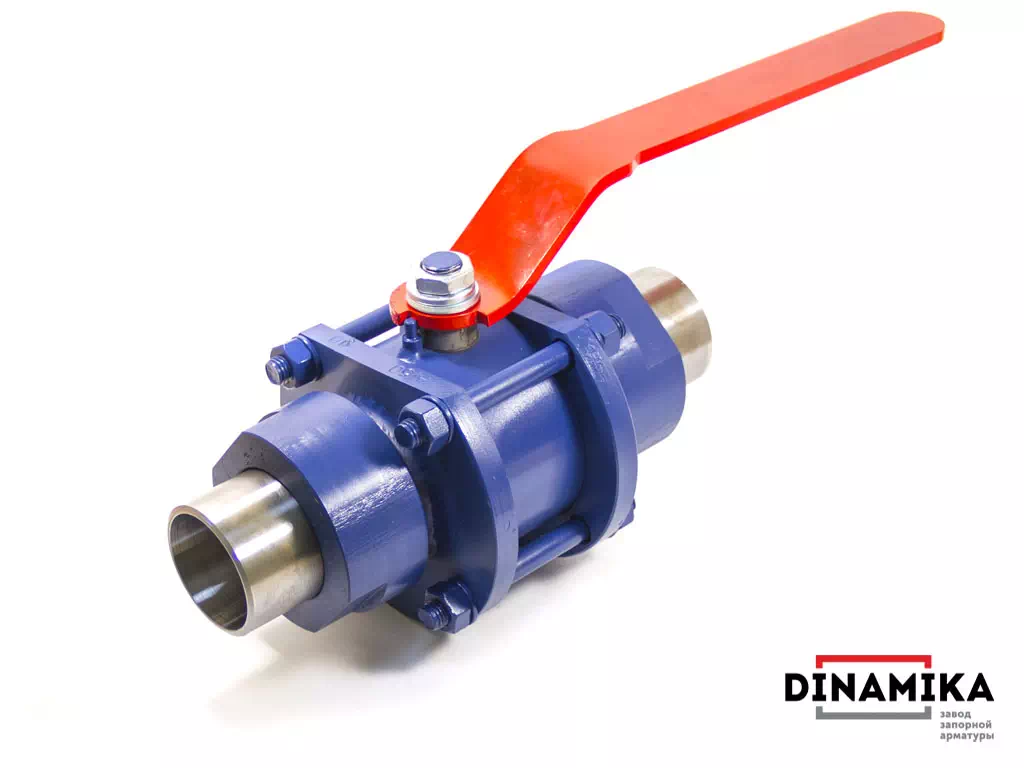

Трёхсоставной; стальной шаровой кран штуцерный Ду50, с разборной конструкцией корпуса:

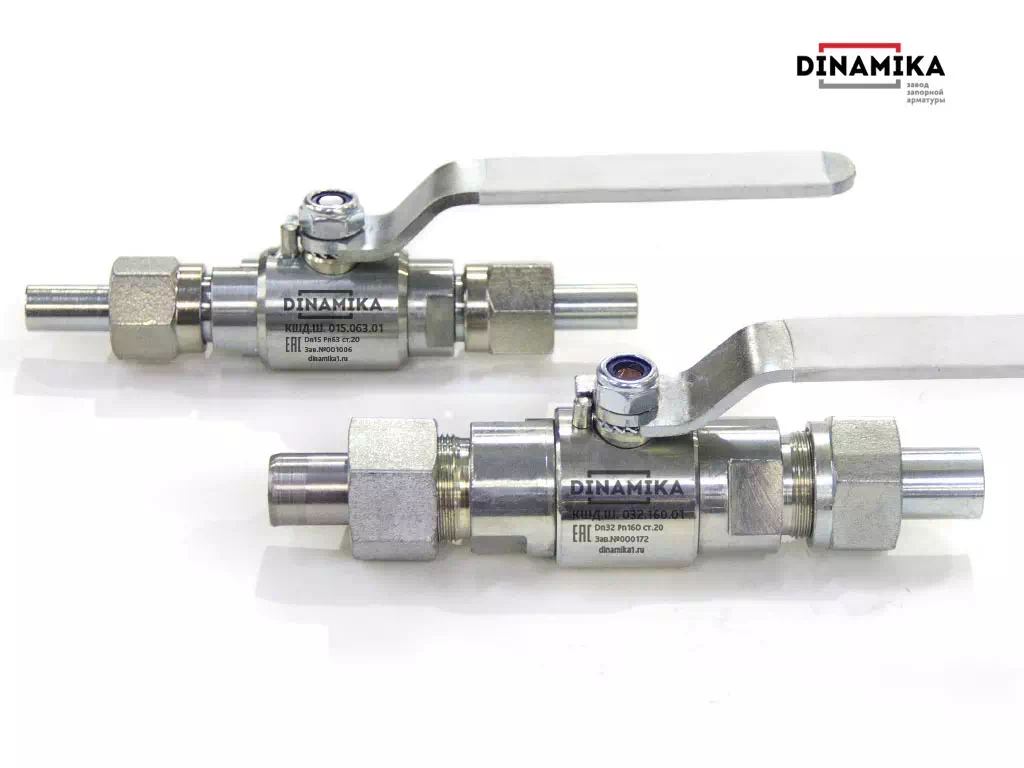

Трёхсоставные стальные шаровые краны штуцерные на высокое давление неагрессивных сред:

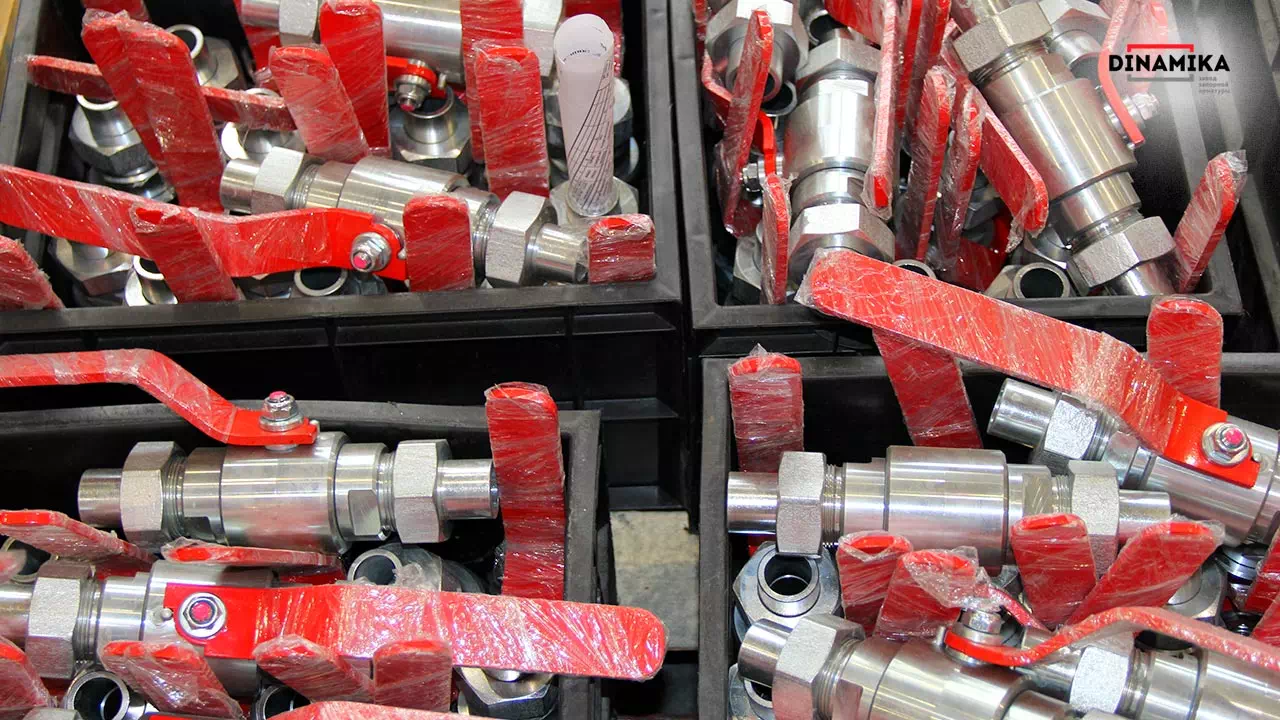

11с01пш краны штуцерные Ду10 — Ду32, со штуцерно-ниппельным соединением, сталь 20, на давление сред от 1,6 до 16 МПа.
Стальной шаровой кран штуцерный Ду15, Ру160 с обжимным фитингом стальных трубок (присоединение ЗУК — зажимнымные и упорные кольца).
На фото ниже, представлен кран 11с01пш ЗУК,; монтируется на стальные бесшовные трубки с наружным диаметром 14 мм.
11с01пш Ду15, Ру63, из хладостойкой стали 09Г2С с присоедирением зажимным и упорным кольцом (ЗУК), обозначение производителя — КШД.Ш 015.63.02.
Общепромышленное обозначение запорной арматуры; — 11с01пш.
Номенклатурное обозначение производителя — КШД.Ш. ххх.ххх.01.
Прайс на штуцерные краны.
Пример расшифровки обозначений стального шарового крана с штуцерными патрубками КШД.Ш. (ЗУК) 010.016.01:
Кран шаровой стальной Динамика,
- «Ш» — со присоединением (типы фланцевых исполнений),
- ЗУК; патрубки с присоединением Зажимными и Упорными Кольцами, без обозначения ЗУК — краны стандартно изготавливаются с штуцерно-ниппельным; присоединением.
- 010 — Ду 10 мм.;
- 016 — Ру 16 кг/см2;
- 01 — корпусные детали ст.20, ст.35;

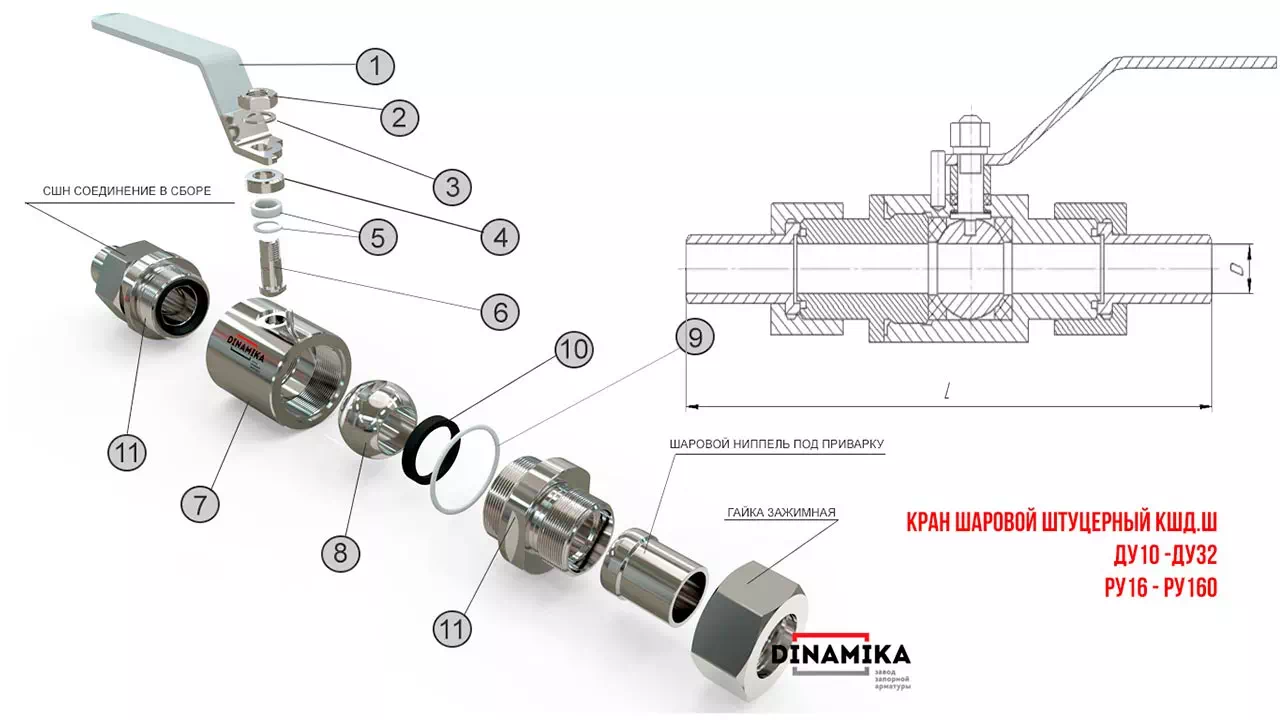

Конструкция 11с01пш
Конструкция разборная, проход полный, комплектуется СШН соединениями.
| Таблица материалов и конструкция штуцерных кранов 11c01пш | ||
| Номенклатурное обозначение | КШД.Ш. ххх.ххх.01 | |
| Наименование | Исполнение – материал, сталь | |
| 1 | Ручка | Ст. 20 |
| 2 | Гайка | Ст. 20 |
| 4 | Шайба | cт. 09Г2С |
| 5 | Уплотнения штока | Фторопласт Ф4 (Ф4К20) до 200°С; |
| 6 | Шпиндель (шток) | 14х17н2 |
| 11 | Патрубки | Ст. 20 |
| 7 | Корпус | Ст. 20 |
| 8 | Шар | ст.08х18н10 |
| 9,10 | Седло, уплотнение седла | Фторопласт Ф4 (Ф4К20) до 200°С; |
| Полиэфирэфиркетон (PEEK) до 232°С | ||
| Гайка, торцевой ниппель, зажимные кольца | Ст. 20 | |
| Уплотнение торцевого ниппельного соединения: гайка / торцевой ниппель | ||
Номеклатура штуцерных кранов Динамика из стали ст.20.
| Общепромышленная маркировка | Номенклатурное обозначение | Ду (мм) | Ру (кг/см²) |
| 11с01пш штуцерные краны, корпусные детали сталь ст.20. | КШД.Ш.010.016.01 | 10 | 16 |
| КШД.Ш.010.025.01 | 25 | ||
| КШД.Ш.010.040.01 | 40 | ||
| КШД.Ш.010.063.01 | 63 | ||
| КШД.Ш.010.100.01 | 100 | ||
| КШД.Ш.010.160.01 | 160 | ||
| КШД.Ш.015.016.01 | 15 | 16 | |
| КШД.Ш.015.025.01 | 25 | ||
| КШД.Ш.015.040.01 | 40 | ||
| КШД.Ш.015.063.01 | 63 | ||
| КШД.Ш.015.100.01 | 100 | ||
| КШД.Ш.015.160.01 | 160 | ||
| КШД.Ш.020.016.01 | 20 | 16 | |
| КШД.Ш.020.025.01 | 25 | ||
| КШД.Ш.020.040.01 | 40 | ||
| КШД.Ш.020.063.01 | 63 | ||
| КШД.Ш.020.100.01 | 100 | ||
| КШД.Ш.020.160.01 | 160 | ||
| КШД.Ш.025.016.01 | 25 | 16 | |
| КШД.Ш.025.025.01 | 25 | ||
| КШД.Ш.025.040.01 | 40 | ||
| КШД.Ш.025.063.01 | 63 | ||
| КШД.Ш.025.100.01 | 100 | ||
| КШД.Ш.025.160.01 | 160 | ||
| КШД.Ш.032.016.01 | 32 | 16 | |
| КШД.Ш.032.025.01 | 25 | ||
| КШД.Ш.032.040.01 | 40 | ||
| КШД.Ш.032.063.01 | 63 | ||
| КШД.Ш.032.100.01 | 100 | ||
| КШД.Ш.032.160.01 | 160 | ||
| КШД.Ш.040.025.01 | 40 | 16 | |
| КШД.Ш.040.025.01 | 25 | ||
| КШД.Ш.040.025.01 | 40 | ||
| КШД.Ш.040.025.01 | 63 | ||
| КШД.Ш.040.025.01 | 100 | ||
| КШД.Ш.040.025.01 | 160 | ||
| КШД.Ш.050.016.01 | 50 | 16 | |
| КШД.Ш.050.025.01 | 25 | ||
| КШД.Ш.050.040.01 | 40 | ||
| КШД.Ш.050.063.01 | 63 | ||
| КШД.Ш.050.100.01 | 100 | ||
| КШД.Ш.050.160.01 | 160 |
Характеристики 11с01пш
Краны шаровые штуцерные КШД.Ш. из углеродистой стали для трубопроводов с неагрессивными жидкими и газообразными рабочими средами:
- Функция на трубопроводе — только запорная, без регулирования потоков.
- Герметичность по классу «А».
- Условный проход (Ду) штуцерно-ниппельных кранов — 10, 15, 20, 25, 32, 50 мм, с присоединением к наружному диаметру трубопровода до 57 мм, размеры по каталогу.
- Диаметр (наружный) присоединяемого трубопровода 6, 8, 10, 12, 14, 15, 16, 18, 20, 22 мм., ;;;для кранов с зажимными и упорными кольцами. Толщина стенки трубопровода 1 -3 мм, подобрать по каталогу.
- Рабочие среды: неагрессивные, Ру ;16; 25; 40; 63; 100; 160, 250.
- Температура рабочей среды до + 200°С.
- Кран 11с01пш в исполнении корпусных деталей из стали ст.20, 35., климатические условия эксплуатации У1 в диапазоне от -40 до +50 градусов Цельсия.
- Кран 11лс01пш в исполнении корпусных деталей из легированной стали ст.09Г2С., климатические условия эксплуатации ХЛ1 в диапазоне от -60 до +50 градусов Цельсия.
- Уплотнения затвора: кольца фторопластовые (Ф4).
- Исполнение шара затвора ст. 08х18н10.
- Управление двухходовое ручное.
