Кран шаровой АСТА серии КШ151

АСТА КШ 151 – стандартнопроходной односоставной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенную для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах, системах сжатого воздуха и других не абразивных рабочих сред, нейтральных к материалам шарового крана.

Особенности конструкции

Мягкое уплотнение седла PTFE

Ремонтопригодная конструкция крана

Ограничитель хода

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на краны шаровые АСТА КШ151

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Управление	DN, мм	Цена, ЕВРО с НДС
КШ151.008	КШ151	р/р	нержавеющая сталь AISI316	40	рукоятка	1/4″	18,02
КШ151.010						3/8″	17,59
КШ151.015						1/2″	17,35
КШ151.020						3/4″	21,51
КШ151.025						1″	27,98
КШ151.032						1-1/4″	38,67
КШ151.040						1-1/2″	53,95
КШ151.050						2″	69,84

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	8 – 50 (1/4″ – 2″)
Условное давление PN	40 бар
Температура рабочей среды	От -60 °С до 200 °С
Рабочая среда	Вода, пар (до 8 бар) , воздух и другие среды, совместимые с материалами конструкции крана
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Внутренняя резьба G

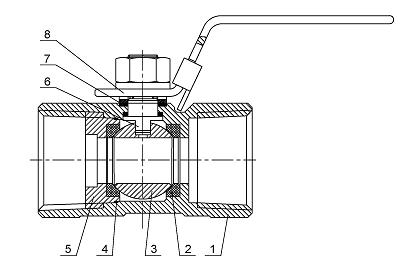

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS 316
2	Седло	PTFE
3	Шар	Нержавеющая сталь SS 316
4	Прокладка	PTFE
5	Фиксатор	Нержавеющая сталь SS 316
6	Шток	Нержавеющая сталь SS 316
7	Уплотнение штока	PTFE
8	Рукоятка	Нержавеющая сталь SS 304

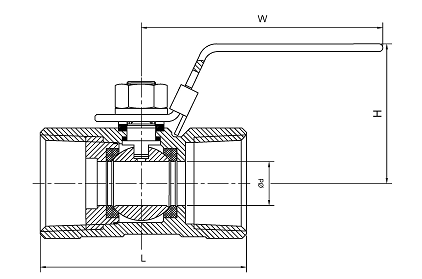

Массогабаритные и расходные характеристики

DN	L, мм	H, мм	W, мм	ød, мм	Kv, м3/ч	Масса, кг
8	40	36	71	5	4,7	0,1
10	45	38	81	7	8,5	0,1
15	57	42	111	9	13,2	0,2
20	59	46	111	12	17	0,3
25	71	49	115	15	30,2	0,4
32	78	54	115	20	45,2	0,7
40	83	62	158	25	69,7	0,8
50	100	69	158	32	128,2	1,5
