Кран шаровой АСТА серии КШ453

АСТА КШ453 – полнопроходный 2-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенную для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах, системах сжатого воздуха и других не абразивных рабочих сред, нейтральных к материалам шарового крана.

Особенности конструкции

Мягкое уплотнение седла PTFE

Ремонтопригодная конструкция крана

Ограничитель хода

Рычаг с отверстием под пломбу для предотвращения несанкционированного открытия/закрытия крана

Фиксатор положения на рычаге для предотвращения случайного открытия/закрытия крана

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на краны шаровые АСТА КШ453

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Управление	DN, мм	Цена, ЕВРО с НДС
КШ453.015	КШ453	ф/ф	нержавеющая сталь AISI316	40	рукоятка	15	94,79
КШ453.020						20	117,03
КШ453.025						25	147,52
КШ453.032						32	191,62
КШ453.040						40	239,08
КШ453.050						50	297,25
КШ453.065				16		65	409,59
КШ453.080						80	525,02
КШ453.100						100	688,41
КШ453.125						125	1 138,05
КШ453.150						150	1 497,40
КШ453.200						200	3 408,07
КШ453.250						250	по запросу
КШ453.300						300	по запросу

Примечания:

изготовление с фланцами других исполнений — стоимость по запросу;

изготовление в исполнении с пневмоприводом или электроприводом — стоимость по запросу

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-300
Условное давление PN	40 бар – DN15 – 50
Условное давление PN	16 бар – DN65 – 300
Температура рабочей среды	От -60 °С до 200 °С
Рабочая среда	Вода, пар (до 180 °С) , воздух и другие среды, совместимые с материалами конструкции крана
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Рычаг (редуктор от DN200) – стандарт Электропривод, пневмопривод – по запросу

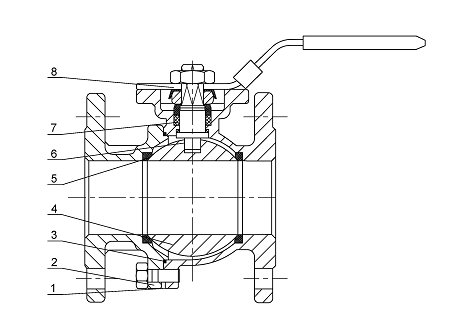

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS 316
2	Крышка корпуса	Нержавеющая сталь SS 316
3	Уплотнение корпуса	PTFE
4	Шар	Нержавеющая сталь SS 316
5	Седло	PTFE
6	Шток	Нержавеющая сталь SS 316
7	Уплотнение штока	PTFE
8	Рукоятка	Нержавеющая сталь

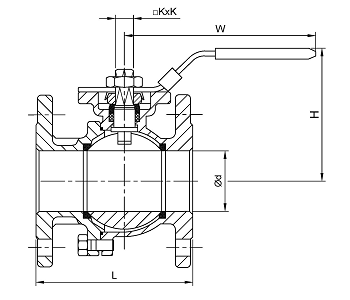

Массогабаритные и расходные характеристики

DN	L, мм	H, мм	W, мм	ød, мм	Kv, м³/ч	KxK, мм	ISO5211/ 5210	*Крутящий момент, Hм**	Масса, кг
15	115	75	130	15	22,3	9х9	F03/04	7	2,4
20	120	80	130	20	42,8	9х9	F03/04	14	2,8
25	125	95	150	25	80,5	11х11	F04/05	23	3,9
32	130	110	180	32	102,8	11х11	F04/05	31	5,6
40	140	135	200	40	222,8	14х14	F05/07	38,5	7,1
50	150	142	230	50	411,3	14х14	F05/07	55	8,9
65	170	157	250	65	642,7	17х17	F07/10	66	12,1
80	180	183	280	80	1114,0	17х17	F07/10	77	15,6
100	190	195	320	100	1970,0	22х22	F10/12	176	20,3
125	325	290	700	125	3856,0	22х22	F10/12	240	34,2
150	350	308	800	150	4727,0	27х27	F10/12	380	46,8
200	400	233	400	200	5823,0	27×27	F10/12	643	85,0
250	450	282	450	250	7418,0	36х36	F12/14	1024	136,0
300	500	326	500	300	9672,0	36х36	F12/14	1865	203,0
