Краны шаровые

Кран шаровой серии АСТА серии КШ654

АСТА КШ654 – полнопроходной 3-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенная для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных и других системах.

Особенности конструкции

Мягкое уплотнение седла PTFE

Ремонтопригодная конструкция крана

Ограничитель хода

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: Краны шаровые

Полезные материалы:

Оставить заявку на подбор

Описание

Цены на краны шаровые АСТА КШ654

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Управление	DN, мм	Цена, ЕВРО с НДС
КШ654.008	КШ654	c/c	нержавеющая сталь AISI316	40	рукоятка	8	25,30
КШ654.010						10	25,30
КШ654.015						15	25,30
КШ654.020						20	31,39
КШ654.025						25	39,69
КШ654.032						32	61,42
КШ654.040						40	80,54
КШ654.050						50	114,59
КШ654.065						65	236,87
КШ654.080						80	332,63
КШ654.100						300	618,13

Примечание: изготовление в исполнении с пневмоприводом или электроприводом — стоимость по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	8 – 100
Условное давление PN	40 бар
Температура рабочей среды	От -60 °С до 200 °С
Рабочая среда	Вода, пар (до 180 °С) , воздух и другие среды, совместимые с материалами конструкции крана
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Под приварку

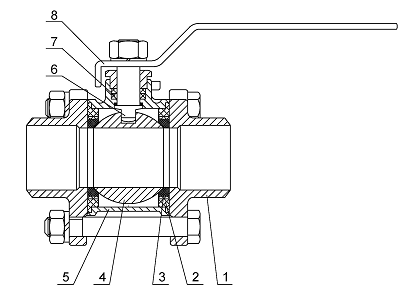

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS 316
2	Седло	PTFE
3	Прокладка	PTFE
4	Шар	Нержавеющая сталь SS 316
5	Крышка	Нержавеющая сталь SS 316
6	Шток	Нержавеющая сталь SS 316
7	Уплотнения штока	PTFE
8	Рукоятка	Нержавеющая сталь + PVC

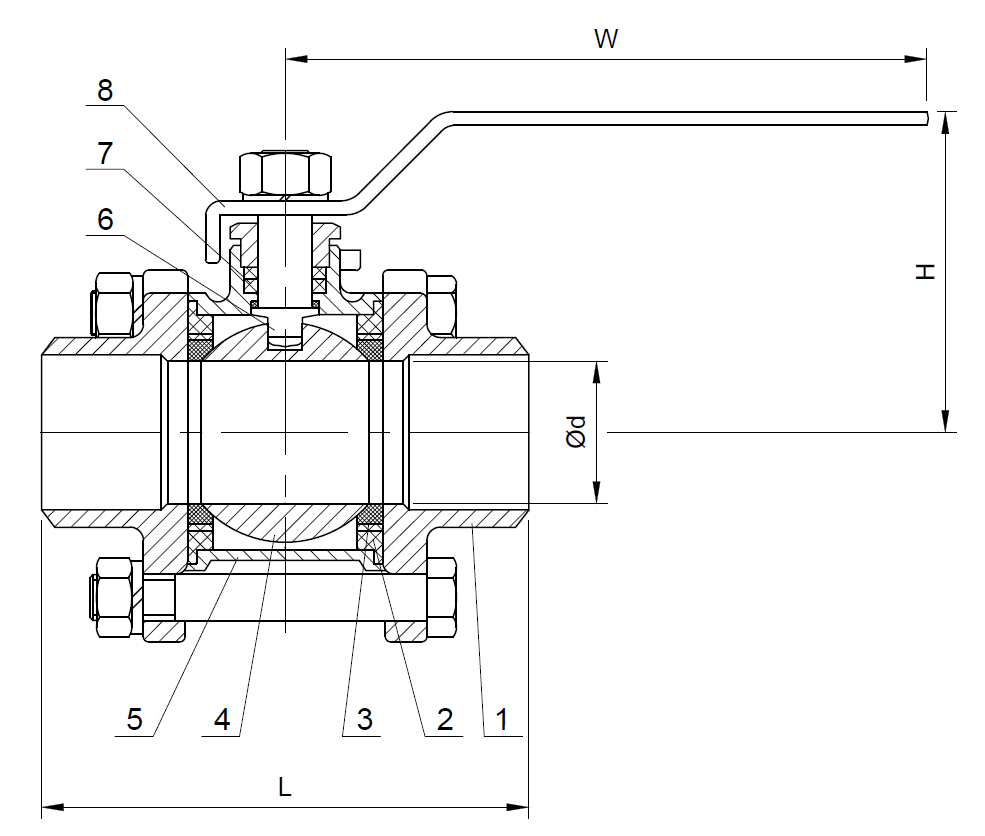

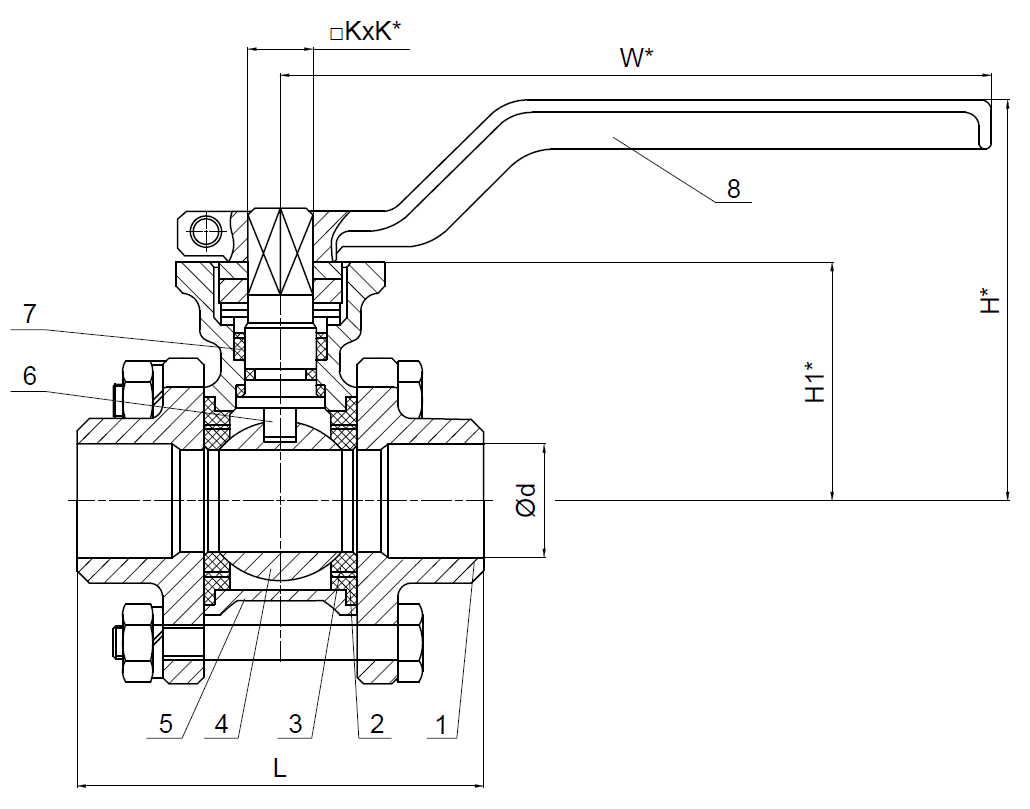

Массогабаритные и расходные характеристики

DN	L, мм	H, мм	H*, мм	H1*, мм	W, мм	W*, мм	KxK*, мм	ISO5211/ 5210	Крутящий момент, Нм	ød, мм	Kvs, м³/ч	Масса, кг	*Масса, кг**
8	63	52	75	43	95	140	9х9	F04/05	7,0	8	11,3	0,4	0,5
10	63	52	75	43	95	140	9х9	F04/05	7,0	10	13,2	0,4	0,5
15	68	55	75	43	105	140	9х9	F04/05	7,0	15	18,9	0,5	0,6
20	74	59	79	47	128	140	9х9	F04/05	7,0	20	47,1	0,8	0,8
25	84	66	92	57	146	170	11х11	F04/05	11,0	25	66,0	1,0	1,0
32	95	71	98	63	146	170	11х11	F04/05	17,6	32	87,6	1,9	1,9
40	108	82	110	72	162	200	14х14	F05/07	38,5	38	150,8	2,0	2,0
50	124	90	118	80	192	200	14х14	F05/07	55,0	50	207,4	3,1	3,1
65	185	122	142	98	220	300	17х17	F07/10	66,0	65	584,4	5,3	5,3
80	205	135	154	110	250	300	17х17	F07/10	71,5	80	678,6	7,9	7,9
100	254	156	176	132	300	300	17х17	F07/10	176,0	100	1545,0	14,8	14,8
