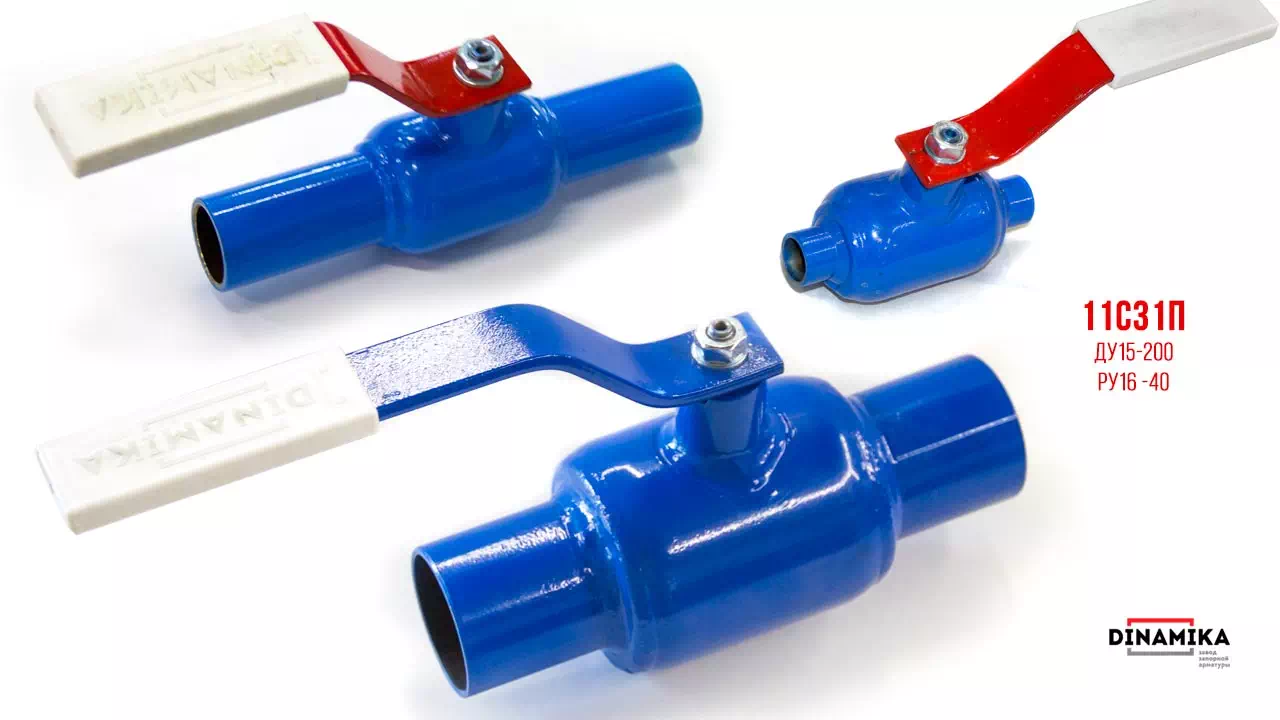

Краны 11с31п
Краны 11с31п являются стальной запорной арматурой общепромышленного назначения, используются в качестве запорного элемента трубопроводов на промышленных объектах, коммунальных трубопроводных линиях, газопроводах. В зависимости от материала трубопровода и климатических условий предлагаем варианты исполнения по материалам:
- — 11лс31п из стали 09Г2С,
- — 11нж31п из стали 12х18н10т.
Продукция может выступать альтернативным решением для замены приварных кранов 11с31п Breeze, 11с67п Маршал.
Цена 11c31п кранов согласуется по заявке заказчика:
Заводское обозначение представленной трубопроводной арматуры — КШД.П.Ц, при заказе у поставщика просьба указывать номенклатурное обозначение. К примеру, Вам необходим шаровой кран 11с31п Ду50 Ру16, в заводском обозначении нашего предприятия это выглядит так — КШД.П.Ц. 050.016.01, где расшифровка обозначений:
- КШД — Кран Шаровой Динамика.
- П — присоединение под приварку.
- Ц — цельносварной (неразборный кран).
- 050 — условный проход (Ду) в миллиметрах, (возможные исполнения кранов Ду10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 мм).
- 016 — условное давление сред (Ру) 16 кг/см2, (возможные исполнения кранов Ру 16, 25, 40 кг/см2).
- 01 — материал исполнения корпусных деталей, возможные обозначения исполнения по материалам:
- 01 — сталь 20 (углеродистая сталь — применение условиях умеренного климата от — 40°С до +40°С);
- 02 — сталь 09Г2С (хладостойкая сталь — применение условиях умеренного и холодного климата от -60°С +40°С);
- 03 — сталь 12Х18Н10Т (нержавеющая сталь — возможное применение в условиях умеренного и холодного климата с повышенной влажностью в диапазоне температур от -60°С +40°С, а также применение с агрессивными средами не влияющими на детали конструкции крана).

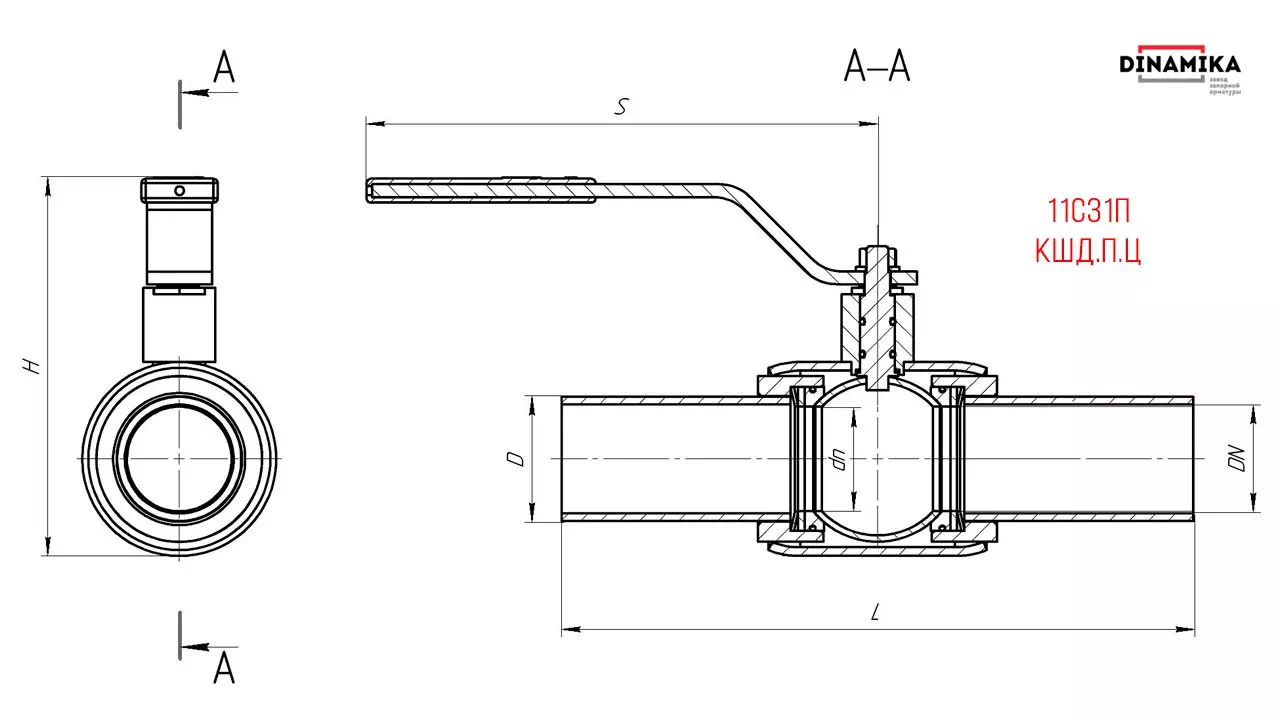

Конструция 11с31п и размеры
Номенклатурная таблица подбора кранов 11с31п по заводской маркировке с указанием габаритных размеров
| Цельносварные краны под приварку | Номенклатура и заводское обозначение | Размеры по чертежу, (мм) | |||||
| DN — условный проход (мм) | dn (мм) |
L | S | D | H | ||
| 11с31п Ду15 Ру16 | КШД.П.Ц. 015.016.01 | 15 | 13 | 130 | 180 | 21 | 105 |
| 11с31п Ду15 Ру25 | КШД.П.Ц. 015.025.01 | ||||||
| 11с31п Ду15 Ру40 | КШД.П.Ц. 015.040.01 | ||||||
| 11с31п Ду20 Ру16 | КШД.П.Ц. 020.016.01 | 20 | 20 | 150 | 180 | 28 | 128 |
| 11с31п Ду20 Ру25 | КШД.П.Ц. 020.025.01 | ||||||
| 11с31п Ду20 Ру40 | КШД.П.Ц. 020.040.01 | ||||||
| 11с31п Ду25 Ру16 | КШД.П.Ц. 025.016.01 | 25 | 24 | 160 | 180 | 34 | 128 |
| 11с31п Ду25 Ру25 | КШД.П.Ц. 025.025.01 | ||||||
| 11с31п Ду25 Ру40 | КШД.П.Ц. 025.040.01 | ||||||
| 11с31п Ду32 Ру16 | КШД.П.Ц. 032.016.01 | 32 | 28 | 180 | 230 | 42 | 158 |
| 11с31п Ду32 Ру25 | КШД.П.Ц. 032.025.01 | ||||||
| 11с31п Ду32 Ру40 | КШД.П.Ц. 032.040.01 | ||||||
| 11с31п Ду40 Ру16 | КШД.П.Ц. 040.016.01 | 40 | 37 | 200 | 235 | 48 | 158 |
| 11с31п Ду40 Ру25 | КШД.П.Ц. 040.025.01 | ||||||
| 11с31п Ду40 Ру40 | КШД.П.Ц. 040.040.01 | ||||||
| 11с31п Ду50 Ру16 | КШД.П.Ц. 050.016.01 | 50 | 49 | 230 | 235 | 57 | 158 |
| 11с31п Ду50 Ру25 | КШД.П.Ц. 050.025.01 | ||||||
| 11с31п Ду50 Ру40 | КШД.П.Ц. 050.040.01 | ||||||
| 11с31п Ду65 Ру16 | КШД.П.Ц. 065.016.01 | 65 | 65 | 290 | 330 | 76 | 194 |
| 11с31п Ду65 Ру25 | КШД.П.Ц. 065.025.01 | ||||||
| 11с31п Ду65 Ру40 | КШД.П.Ц. 065.040.01 | ||||||
| 11с31п Ду80 Ру16 | КШД.П.Ц. 080.016.01 | 80 | 75 | 310 | 600 | 89 | 212 |
| 11с31п Ду80 Ру25 | КШД.П.Ц. 080.025.01 | ||||||
| 11с31п Ду80 Ру40 | КШД.П.Ц. 080.040.01 | ||||||
| 11с31п Ду100 Ру16 | КШД.П.Ц. 100.016.01 | 100 | 95 | 350 | 600 | 108 | 272 |
| 11с31п Ду100 Ру25 | КШД.П.Ц. 100.025.01 | ||||||
| 11с31п Ду100 Ру40 | КШД.П.Ц. 100.040.01 | ||||||
| 11с31п Ду125 Ру16 | КШД.П.Ц. 125.016.01 | 125 | 125 | 400 | 600 | 133 | 318 |
| 11с31п Ду125 Ру25 | КШД.П.Ц. 125.025.01 | ||||||
| 11с31п Ду125 Ру40 | КШД.П.Ц. 125.040.01 | ||||||
| 11с31п Ду150 Ру16 | КШД.П.Ц. 150.016.01 | 150 | 148 | 480 | 600 | 159 | 368 |
| 11с31п Ду150 Ру25 | КШД.П.Ц. 150.025.01 | ||||||
| 11с31п Ду150 Ру40 | КШД.П.Ц. 150.040.01 | ||||||
| 11с31п Ду200 Ру16 | КШД.П.Ц. 200.016.01 | 200 | 148 | 457 | 617 | 219 | 369 |
| 11с31п Ду200 Ру25 | КШД.П.Ц. 200.025.01 | ||||||
| 11с31п Ду200 Ру40 | КШД.П.Ц. 200.040.01 | ||||||
Все шаровые краны 11с31п проходят выходной контроль, с подтверждением класса герметичности.
Характеристики 11с31п кранов
Таблица характеристик 11с31п кранов цельносварных под приварку
| Наименование | Описание и параметры характеристик | |||
| Изготовление и поставка | ТУ 3742-006-27844275 | |||
| Соответствие регламентам Таможенного Союза | ТР ТС 010, ТР ТС 032 | |||
| Условный проход, Ду (мм) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 | |||
| Условное давление: Ру (кг/см2) | 16, 25, 40 | |||
| Проходное сечение | Полный проход Ду15 — 150, стандартный проход Ду200 | |||
| Управление | Двухходовое ручное (четверть оборота)* | |||
| Пропуск среды в затворе — класс герметичности по ГОСТ 9544-2015, ГОСТ Р 54808. | «А» | |||
| Рабочие среды | Вода, пар, газообразные смеси, нефтепродукты и т.п. | |||
| Обозначения запорного крана шарового | заводское | КШД.П.Ц | ||
| общепромышленное | 11с31п | 11лс31п | 11нж31п | |
| Взаимозаменяемость с цельносварными кранами шаровыми: | 11с31п Breeze | — | 10нж45фт | |
| 11с67п | — | — | ||
| Материалы корпусных деталей | Ст.20 | Ст.09Г2С | Ст.12Х18Н10Т | |
| Материал пробки — шара | 40х13 | Ст.12Х18Н10Т | ||
| Материал посадочного седла шара | Ф4К20 | |||
| Шток шарового затвора | 40х13 | Ст.12Х18Н10Т | ||
| Уплотнения штока | Фторсиликон | |||
| Температура рабочих сред | от -40°С до +200°С | от -60°С до +200
°С |
||
| Рабочие среды | Неагрессивные — вода, пар, газообразные смеси, нефтепродукты и т.п. | Неагрессивные и агрессивные | ||
| Климатическое исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ | |
| Нижний предел температуры окружающей среды | не ниже -40°С | не ниже -60°С | ||
| Исполнение присоединений | Под приварку в соответствии с ГОСТ 16037. | |||
| Показатели надёжности | Гарантия производителя 12 месяцев со дня монтажа, 24 месяца со дня продажи, количество рабочих циклов 8000 за 10 лет, срок службы 30 лет. | |||
| *изготавливается под редукторное или электроприводное управление. | ||||
Производитель оставляет за собой право на внесение изменений в конструкцию.
