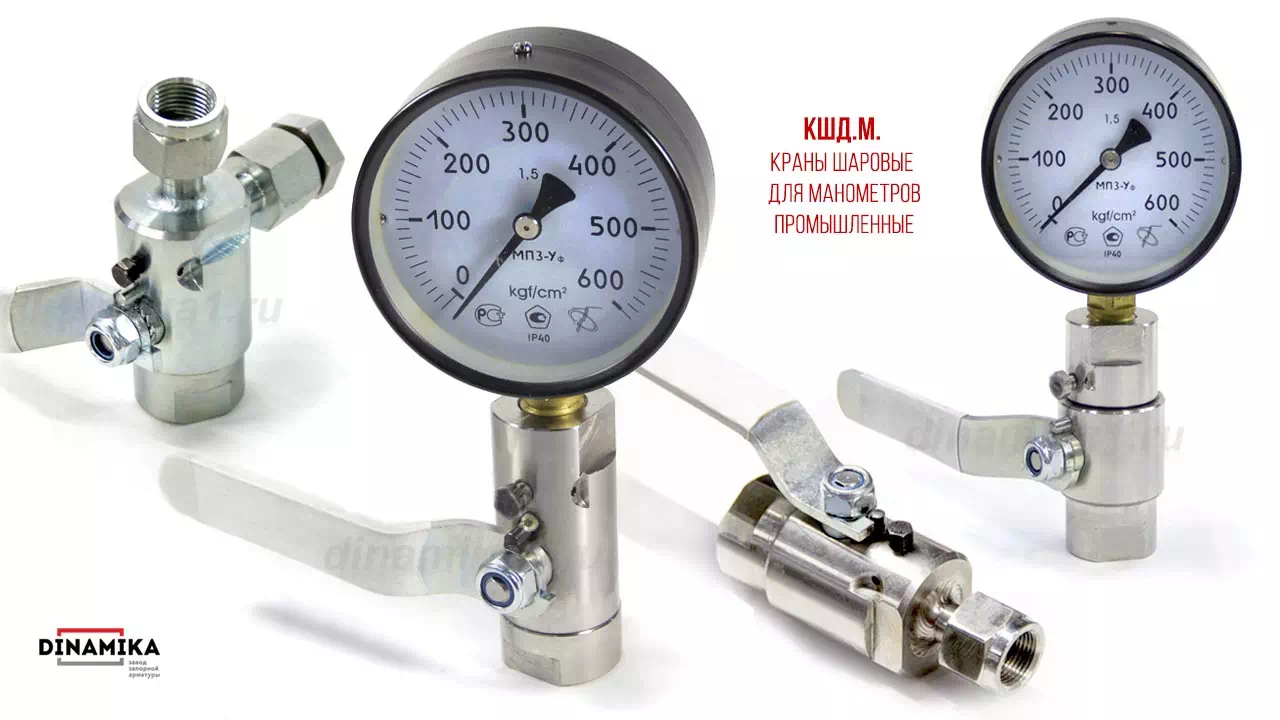

Краны для манометра Ду15 КШД.М
С собственного производства предлагаем краны для манометра — особый тип промышленной запорной арматуры в конструкции которой обеспечивается безопасный демонтаж измерительного оборудования манометров и датчиков. Широкая область применения в различных отраслях промышлености на линиях с эксплуатационным давлением газов и жидкостей до 25 МПа. Изготавливаются в стальном и нержавеющем исполнении, с условным проходом 15 мм и резьбовым присоединением к КИП типа G1/2 или М20х1,5. В конструкции предусмотрен дренажный канал для сброса остаточного давления и дальнейшего демонтажа контрольно-измерительных приборов. В стандартном массово применяемом исполнении предлагается муфтовый кран под манометр со спускником для сброса остаточного давления в атмосферу.
Возможны специальные исполнения по входному подключению манометрического запорного устройства к линии технологического процесса — штуцерное, штуцерно-ниппельное, накидной гайкой и под приварку, трёхходового типа по управлению, а также с дополнительными патрубками под дренажные линии и проверочный КИП. Специальные исполнения согласуются индивидуально по чертежам. Согласование поставки шаровых кранов манометрических ½ запрашивайте бесплатным звонком по РФ +7800700 1693 или заявкой в отдел продаж.
Обратите внимание!!! В данном предложении представлены только промышленные стальные манометрические краны шаровые из стали ст.20; ст.09Г2С; ст.12Х18Н10Т, из цветного металла (латунь, бронза и т.п.) продукция на нашем производстве не изготавливается.
Номенклатура шаровых кранов под манометр ½ и М20х1,5
| Общепромышленное обозначение | Заводское обозначение шарового крана манометрического 1.2 | Условный проход, (мм) | Условное давление Ру, (кг/см2) | Исполнение по ГОСТ 15150-69 | Входой патрубок, резьба* | Выходной патрубок под манометр |
| Стальной кран для манометра ½ — Ду15 | КШД.М. 015.063.01 | 15 | 63 | У1 | G1/2; Rc1/2; К1/2; NPT; М20х1,5. | G1/2; М20х1,5 |
| КШД.М. 015.160.01 | 160 | ХЛ1 | ||||
| КШД.М. 015.250.01 | 250 | УХЛ | ||||
| Хладостойкий кран для манометра ½ — Ду15 | КШД.М. 015.063.02 | 63 | У1 | |||
| КШД.М. 015.160.02 | 160 | ХЛ1 | ||||
| КШД.М. 015.250.02 | 250 | УХЛ | ||||
| Нержавеющий кран для манометра ½ — Ду15 | КШД.М. 015.063.03 | 63 | У1 | |||
| КШД.М. 015.160.03 | 160 | ХЛ1 | ||||
| КШД.М. 015.250.03 | 250 | УХЛ | ||||
| * Входной патрубок в специальных заказах может быть штуцерным R ½, штуцерно-ниппельным ниппель под приварку к бесшовным трубкам 12 и 14 мм, под приварку встык. | ||||||
Особенности кранов для манометров:
- Конструкция корпуса разборная двухсоставного и трёхсоставного типа из стали отечественного производства.
- Назначение — для промышленных манометров с присоединением 1/2 или 20х1,5.
- Срок эксплуатации до 10 лет, наработка на отказ 3000 циклов.
- Эксплуатационная гарантия производителя — 12 месяцев.
Виды кранов для манометров
С нашего производства выходят и предлагаются к поставке несколько видов кранов по конструкции и множество модификаций в спец исполнениях по присоединению. В текущем разделе мы ознакомим Вас со стандартными позициями и примерами специальных исполнений нашей продукции. Все манометрические запорные устройства оборудованы спускным клапаном — разгрузочным винтом для сброса остатка давления между манометром и шаровым затвором, это удобно и безопасно при демонтаже КИП на линиях трубопроводов высокого давления.

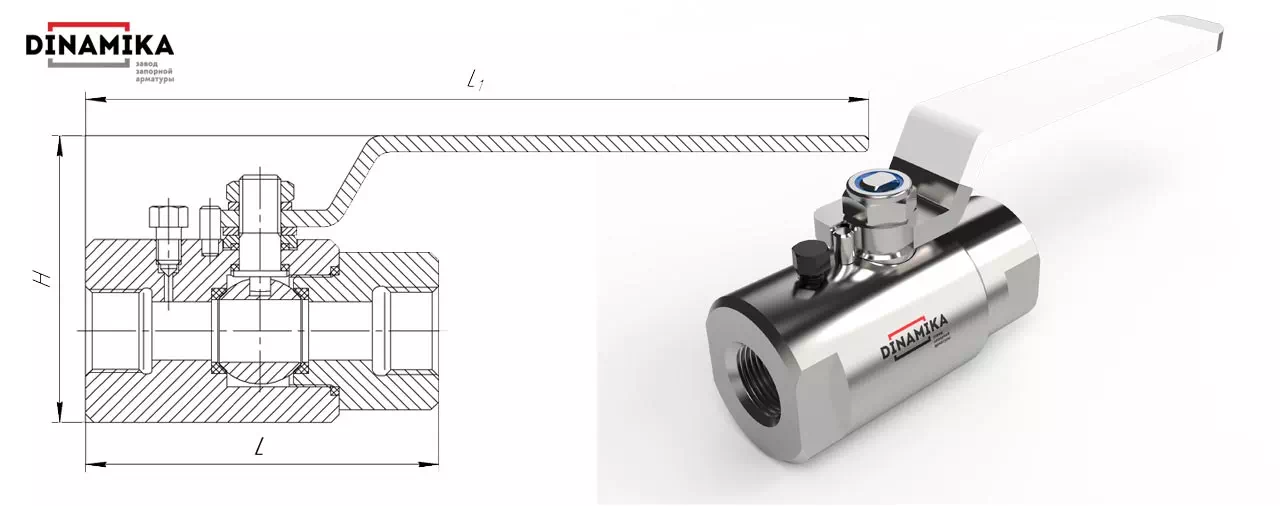

- Шаровой кран для манометра с двухсоставным корпусомРу 6,3 МПа.
Основной серийный манометрический кран шаровой двухсоставного типа, с ручным управлением — надёжностью бюджетный вариант по стоимости с проверенный временем.
| Кран для манометра со спускником Ду15, (двухсоставной корпус), присоединение G1/2; М20х1,5 | Размеры и вес | ||||
| Заводское обозначение | основные детали / исполнение по ГОСТ 15150 | L (мм) | L1 (мм) | Н(мм) | Вес не более (кг) |
| КШД.М 015.063.01 | Ст. 20/ У1 | 85 | 189 | 69 | 1.0 |
| КШД.М 015.063.02 | Ст. 09Г2С/ ХЛ1 | ||||
| КШД.М 015.063.03 | Ст. 12Х18Н10Т/ УХЛ | ||||
В исполнении из ст.20 данный вид крана под манометр предлагается по наиболее демократичной цене из предлагаемого ассортимента.

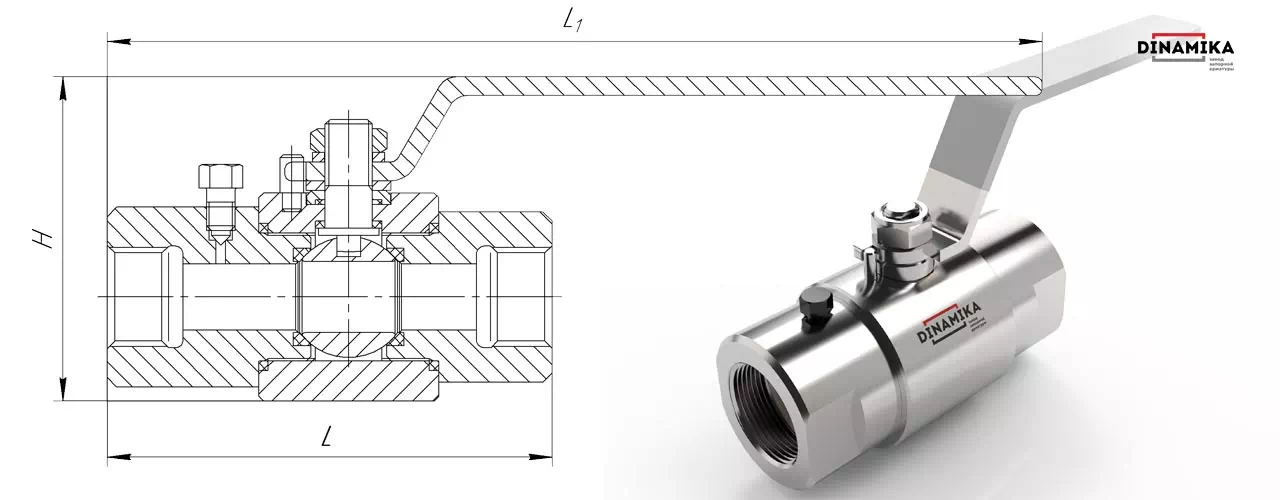

- Шаровой кран под манометр с трёхсоставным корпусом Ру до 25 МПа.
Серийный промышленный кран под манометр трёхсоставной разборной конструкции с уплотнениями из PEEK, рассчитан на повышенные давления сред до 250 кг/см2с температурой до +232°С.
Кран под манометр со спускником, размеры и вес
| Кран под манометр со спускником Ду15, (трёхсоставной корпус), присоединение G1/2; М20х1,5 | Размеры и вес | ||||
| Заводское обозначение | основные детали / исполнение по ГОСТ 15150 | L (мм) | L1 (мм) | Н(мм) | Вес не более (кг) |
| КШД.М 015.160.01; КШД.М 015.250.01. |
Ст. 20/ У1 | 94 | 190 | 68 | 0.7 |
| КШД.М 015.160.02; КШД.М 015.250.02. |
Ст. 09Г2С/ ХЛ1 | ||||
| КШД.М 015.160.03; КШД.М 015.250.03. |
Ст. 12Х18Н10Т/ УХЛ | ||||

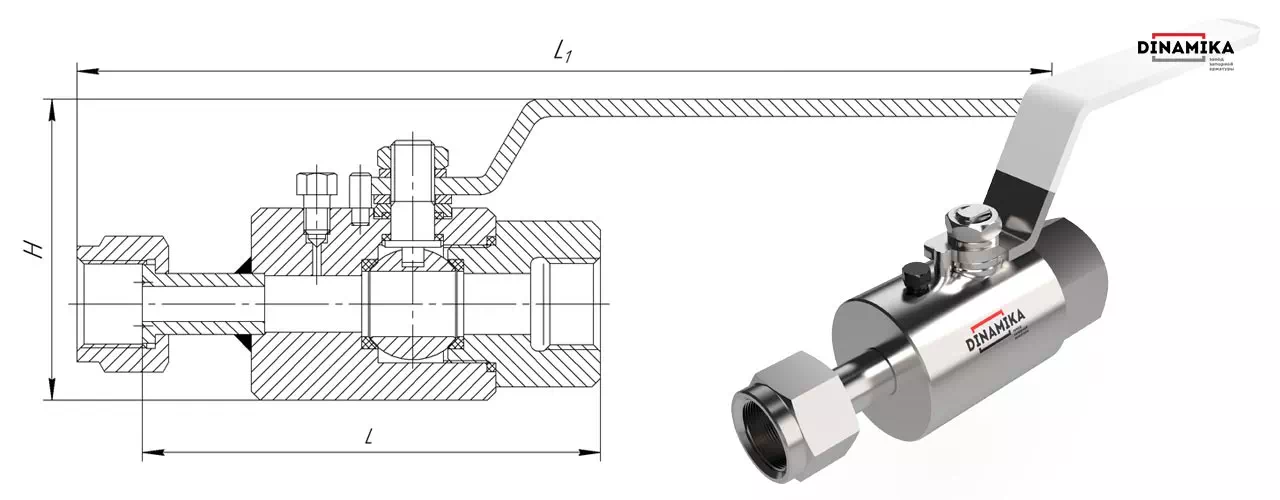

- Шаровой кран с накидной гайкой под манометр
Полнопроходной шаровой кран со спускником для манометров и датчиков, двухсоставного разборного типа с накидной гайкой. Свободно вращающаяся накидная гайка с торцевым уплотнением, что предоставляет удобство монтажа и демонтажа КИПиА.
Размеры и вес шаровой кран 1.2 под манометр с накидной гайкой
| L (мм) | L1 (мм) | Н(мм) | Вес не более (кг) |
| 105 | 224 | 69 | 1,0 |
На давление до 25 МПа изготавливается конструкция с трёхсоставным корпусом, запрашивайте спецификацию в отделе продаж.

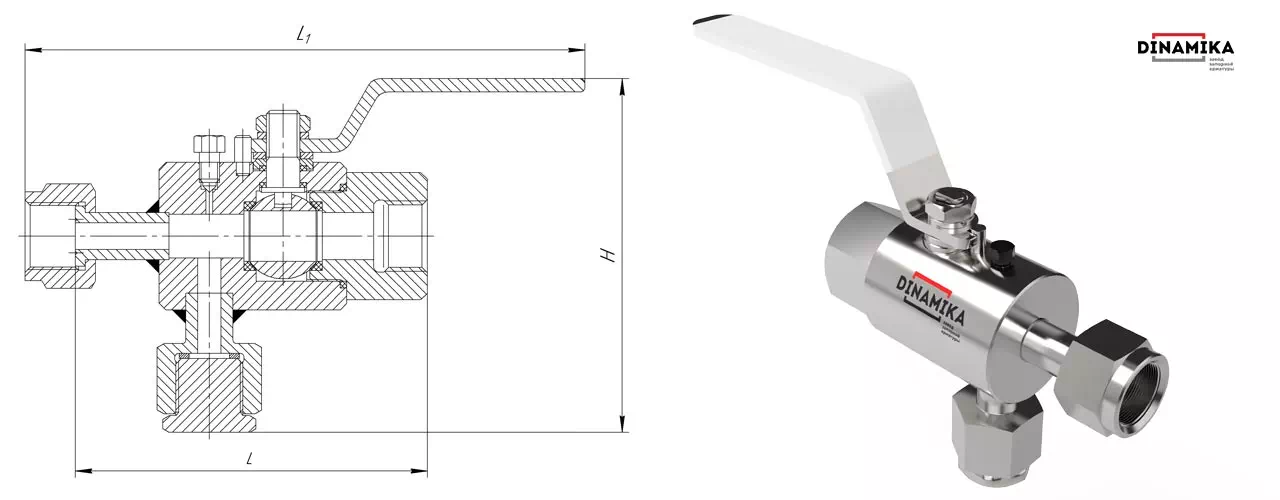

- Шаровой кран под манометр с дренажным отводом
Несерийное исполнение стального шарового крана манометрического с дополнительным присоединением, Ду15, Ру 6,3 МПа. Корпус оборудован дополнительным патрубком — под линию и проверочный манометр, изготавливается по согласованию.
Размеры и вес для манометра шаровой кран дренжный
| L (мм) | L1 (мм) | Н(мм) | Вес не более (кг) |
| 105 | 167 | 105 | 1,1 |
На давление до 25 МПа изготавливается конструкция с трёхсоставным корпусом. Все краны для манометров проверены на герметичность и функционал на аккредитованных стендах гидроиспытаний трубопроводной арматуры.
Краны для манометров цены и как оформить заказ
Стоимость манометрических кранов очень разная, зависит от типа запорного устройства конструкции и материалов исполнения, рабочего давления и специфики требований заказчика. Предлагаем по наиболее доступной цене — кран для манометра со спускником, с двухсоставным корпусом из стали 20, в муфтовом исполнении патрубком с резьбой G ½, на давление до 63 кг/см2. В процессе формирования заказа, стоимость может варьироваться в зависимости от объёма поставки, сроков исполнения и удалённости поставки (доставка любой регион РФ).
Конструкция крана для манометра

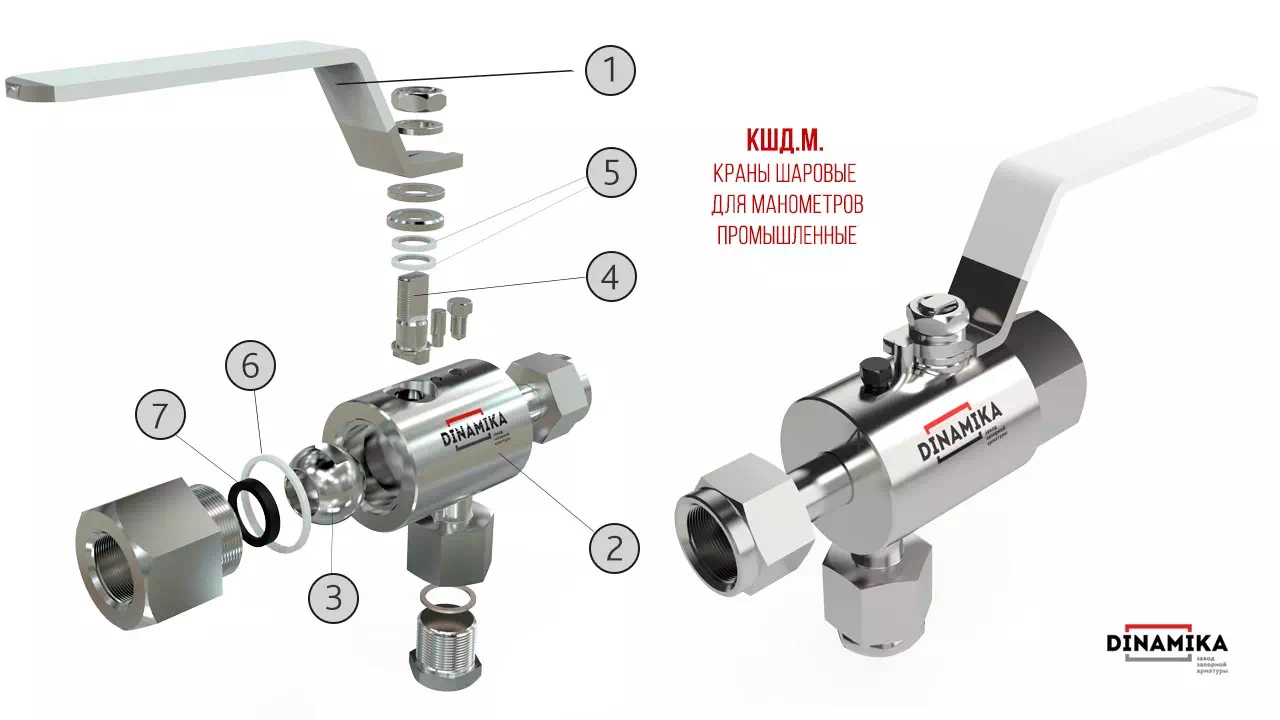

Представляем 3D конструкцию крана для манометра промышленного назначения на высокое давления сред производства Динамика. Конструкция крана разборная и ремонт пригодная с возможностью замены пробки (шара) и уплотнений.
Таблица материалы деталей кранов для манометр
| Исполнение | ||||
| п.п. | Деталь | (С), У1 | (ЛС), ХЛ1 | (НЖ), УХЛ |
| 1 | Ручка | Ст.20 | ||
| 2 | Корпусные части | Ст20, ст.35 | Ст.09г2с | 12Х18н10т |
| 3 | Шар затвора | Ст.12Х18Н10Т | ||
| 4 | Шток | Ст.20х13 | Ст.14х17н2 | 12Х18н10т |
| 5 | Уплотнения штока | Ф4 фторопласт | ||
| 6 | Уплотнения седла | Ф4 фторопласт | ||
| 7 | Уплотнения шара | Ф4К20 фторопласт для температур до +200°С, PEEK для температур до +232°С | ||
Спецификация поставки согласуется заявкой в отдел продаж.
Краны для манометра характеристики
Таблица характеристик кранов для манометров
| Обозначение общепромышленное | 11с01пм, 11лс01пм, 11нж01пм |
| Обозначение заводское | КШД.М 015.ххх.хх |
| Изготовление и поставка | ТУ 3742-006-27844275-2014 |
| Управление | Ручное (четверть оборотное) |
| Функция на трубопроводе | Только запорная, без регулирования потоков |
| Проходное сечение | Полный проход |
| Условный проход — Ду, (мм) | 15 |
| Присоединительная резьба к манометру | G1/2 или М20х1,5 |
| Условное давление- Ру (кг/см2) | 16; 25; 40; 63; 100; 160; 250 |
| Исполнение климатическое по ГОСТ 15150-69, температура окружающей среды | Стальной манометрический кран 11с01пм — У1 (от -40°С до +40°С); |
| Хладостойкий манометрический кран 11лс01пм — ХЛ1 (от -60°С до +40°С); | |
| Нержавеющий кран для манометра 11нж01пм — УХЛ, (от -60°С до +40°С) | |
| Рабочие среды | Жидкие и газообразные проводимые среды не влияющие на детали конструкции крана |
| Температура среды | до +200°С (уплотнения седла Ф4К20), до +232°С (уплотнения седла PEEK) |
| Класс герметичности, ГОСТ 54808 | А |
| Соответствие и технические регламенты | ТР ТС 010; ТР ТС 032 |
| Параметры надёжности кранов под манометр | |
| Назначенный срок службы | до 30 лет |
| Наработка на отказ | 800 циклов |
| Средняя наработка на отказ | 4000 циклов |
| Гарантия консервации | два года со дня отгрузки (хранение) |
| гарантия | 12 месяцев со дня ввода в эксплуатацию. |
