Краны трёхходовые штуцерно-ниппельные

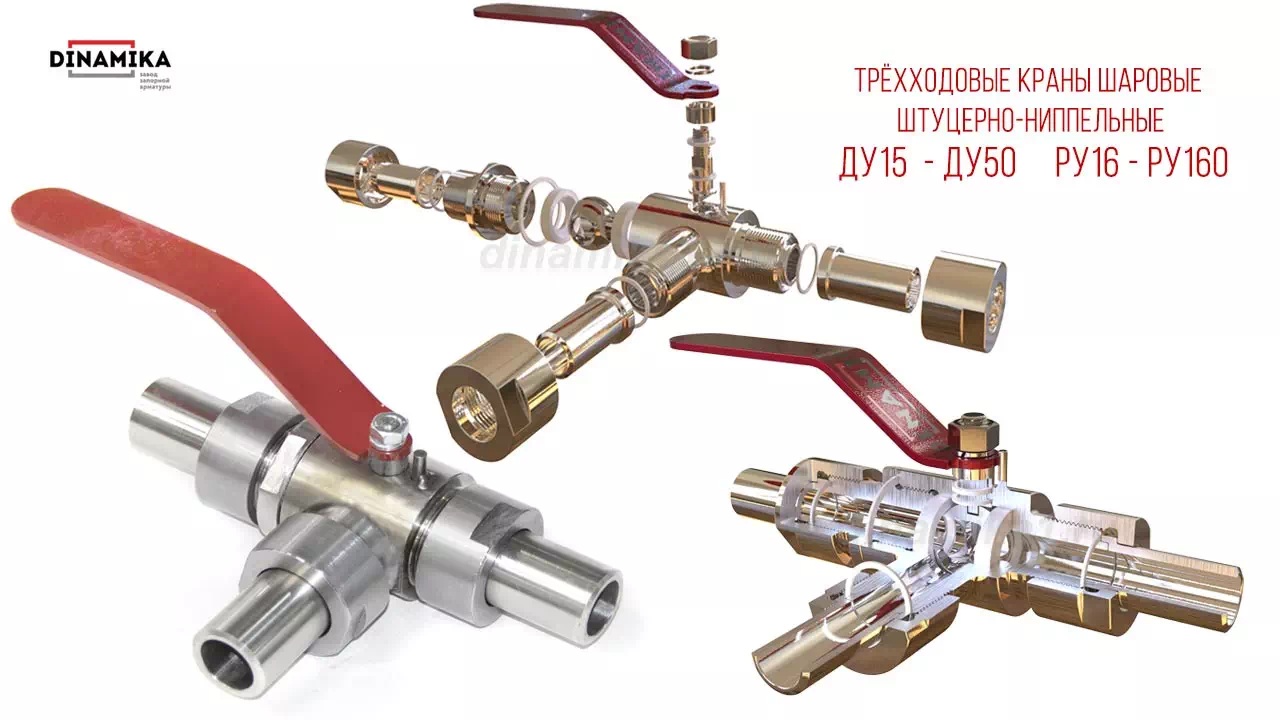

Шаровые краны трёхходовые штуцерно-ниппельные заводского обозначения КШД.Т.Ш. с ручным управлением распределения потоков по типу L, либо типу Т при повороте затвора на 90 и 180 градусов. Конструкция корпусных деталей с нижним и боковым центральным патрубком, проходное сечение в полнопроходном и редуцированном вариантах исполнения. Схемы распределения потоков, типы конструкций L и T, и подетально в разборе общая конструкция находятся в разделе «Трёхходовые краны шаровые».
Продукция данной конструкции имеет также название распределительный ниппельный кран трёхходовой по типу присоединения к трубопроводному оборудованию ниппелями под приварку. Особенностью распределительного ниппельного крана метод монтажа — приварка ниппеля с накидной гайкой к оборудованию с дальнейшей стяжкой соединения с штуцерным патрубком распределительной арматуры.
Краны трёхходовые штуцерно-ниппельные изготавливаются нашим предприятием сугубо под промышленное и могут применяться в климатических условиях умеренного и холодного климата, что позволяет их эксплуатацию практически во всех широтах РФ.
Номенклатура
|
Внутризаводское обозначение |
Тип конструкции |
Условный проход, |
Условное давление Ру (Рn) |
Исполнение климатическое (марка стали) |
|
КШД.Т.Ш ххх.ххх.01* |
Трёхходовой кран штуцерный. Трёхходовой кран ниппельный. |
15, 20, 32, 25, 40, 50 |
16, 25, 40, 63, 100, 160 |
У1 (ст.20, ст.35) |
|
КШД.Т.Ш ххх.ххх.02 |
ХЛ1 (ст.09Г2С) |
|||
|
КШД.Т.Ш ххх.ххх.03 |
УХЛ (ст.12Х18Н10Т) |
|||
| *Расшифровка обозначения на примере: КШД.Т.Ш. 025 160 03 — Кран Шаровой Динамика Трёхходовой Штуцерно-ниппельный условного прохода 25 мм, на давление до 160 кг/см2, исполнение УХЛ корпусные детали сталь 12Х18Н10Т. | ||||
Цена на штуцерно-ниппельные краны трёхходовые КШД.Т.Ш. договорная по согласованию спецификации поставки, чертежа изделия и типа распределения потоков.
Характеристики штуцерно-ниппельных кранов трёхходовых
Присоединения
| Условный проход, Ду (мм) |
15 |
20 |
25 |
32 |
40 |
50 |
| Присоединительные резьбы штуцерного патрубка трёхходового крана и стяжной накидной гайки* |
1/2 |
3/4 |
1 |
1 ¼ |
1 ½ |
2 |
| Внешний диаметр и толщина стенки ниппеля под приварку к оборудованию. |
По согласованию |
|||||
|
По согласованию любой тип резьбы для штуцерного исполнения* |
||||||
Таблица характеристик
|
Наименование |
Описание и параметры характеристик |
||
| Изготовление и поставка штуцерно-ниппельных трёхходовых кранов по тех. условиям. |
ТУ 3742-006-27844275 |
||
| Соответствие регламентам Таможенного Союза |
ТР ТС 010, ТР ТС 032 |
||
| Условное давление сред, Ру (кг/см2) |
16, 25, 32, 40, 63, 100, 120, 160 |
||
| Рабочие среды |
Не воздействующие на материалы деталей проточной части крана (вода, пар, газообразные смеси, нефтепродукты, химические смеси и т.п.) |
||
| Исполнение по ГОСТ 15150-69 |
У1 |
ХЛ1 |
УХЛ |
| Материалы корпусных деталей |
Ст.20 |
Ст.09Г2С |
Ст.12Х18Н10Т |
| Температура рабочих сред |
от -40°С до +200°С |
от -60°С до +200°С |
|
| Нижний предел температуры окружающей среды |
не ниже -40°С |
не ниже -60°С |
|
| Управление |
Ручное |
||
| Пропуск среды в затворе — класс герметичности по ГОСТ 9544-2015, ГОСТ Р 54808. |
«А» |
||
| Тип конструкции корпуса** |
Разборный (двух, трёхсоставной) |
||
| Материал шарового затвора |
Ст.12Х18Н10Т |
||
| Уплотнения шарового затвора |
Фторопласт Ф4 (Ф4К20) |
||
| Исполнения и тип ниппеля |
Ниппель с торцевым уплотнением |
||
|
Ст.20 |
Ст.09Г2С |
Ст.12Х18Н10Т |
|
| Показатели надёжности | Гарантия производителя 12 месяцев со дня монтажа, 24 месяца со дня продажи, количество рабочих циклов 8000 за 10 лет, средний срок службы 15 лет. | ||
| Тип конструкции от условного прохода и давления, предоставляется по запросу чертежа заказчиком** | |||
Монтажные, строительные размеры, вес штуцерно-ниппельных кранов трёхходовых согласуются индивидуально по запросу чертежа.
Предприятие оставляет за собой право внесения изменений в конструкцию изделия.
