АНАЛОГИ: Термостат жидкостной LAUDA RK8CP Фирма «LAUDA Dr.R.Wobser GmbH & Co. KG», Германия.
| ТУ 4343-002-02566540-2003
В качестве теплоносителя используется тосол марки А40-М ТУ6-15-1701-92.
Рекомендуется размещать криостат в помещениях, где отсутствуют перемещения воздушных масс (сквозняки).
По требованиям безопасности криостат соответствует ГОСТ 12.2.091-2012.

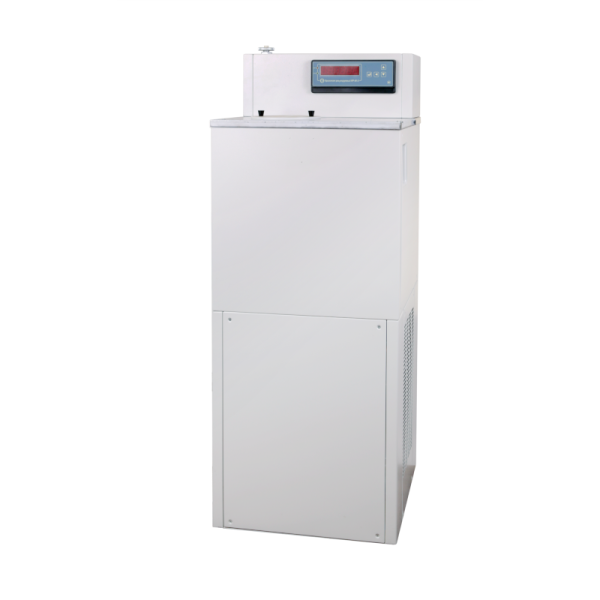

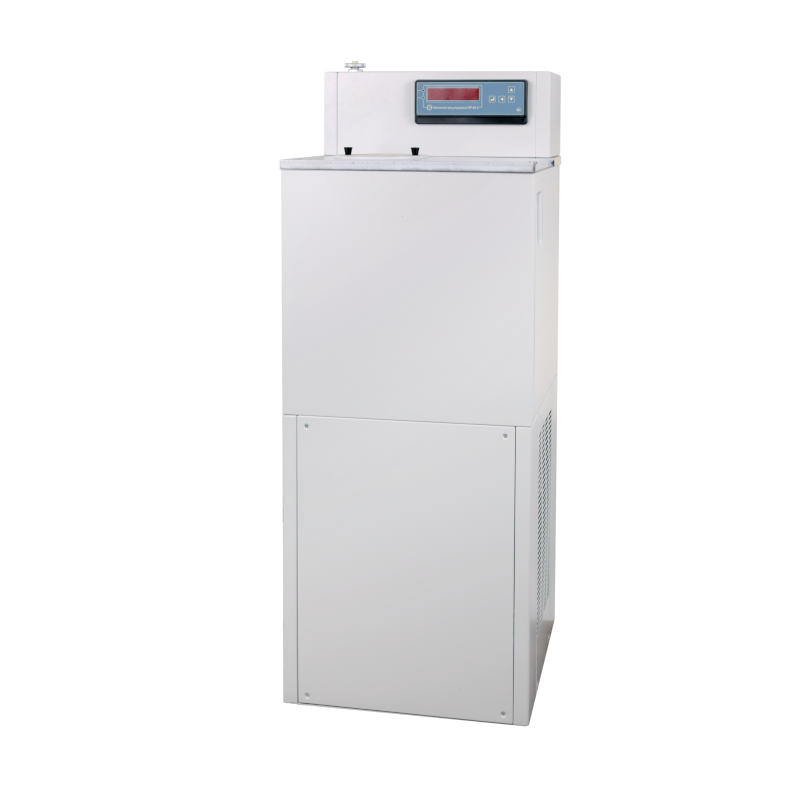

Криостат выполнен в металлическом корпусе, внутри которого расположен резервуар. В резервуар заливается теплоноситель (около 10 кг) — тосол А40-М. Внутри резервуара находится цилиндр, в котором организован термостатированный объем. Для улучшения характеристик криостата теплоноситель в резервуаре непрерывно перемешивается. В термостатированном объеме теплоноситель движется снизу вверх. Уровень теплоносителя считается нормальным, если он переливается через верхний край цилиндра. Разница уровней теплоносителя внутри цилиндра и снаружи при перемешивании не должна превышать 10 мм.
Для установки в криостат поверяемых средств измерения разных типов используется крышка с отверстиями, для установки стеклянных термометров – кассета. Кассета устанавливается на специальную насадку для поднятия столба теплоносителя выше края резервуара.
В конструкции криостата использован полугерметичный холодильный агрегат, работающий на экологически безопасном фреоне R404. Холодильный агрегат не регулируется и работает постоянно, а требуемая температура устанавливается и поддерживается нагревателями.
В случае превышения температуры теплоносителя выше 50 оС предусмотрено аварийное отключение питания.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
КР -40-2 |
|
Диапазон воспроизводимых температур, °С |
-40…+40 |
|
Теплоноситель тосол |
А40-М |
|
Одновременно поверяется: |
|
|
— термопар или термометров сопротивления |
до 6 |
|
— ртутных, спиртовых термометров |
до 13 |
|
Максимальная глубина погружения датчика, мм |
300 |
|
Неравномерность температуры в рабочем объеме криостата, °С, не более |
0,02 |
|
Нестабильность поддержания температуры за 30 мин, °С, не более |
±0,02 |
|
Время выхода на температурный режим, ч, не более |
4 |
|
Вид индикации |
цифровая светодиодная |
|
Разрешающая способность индикации, °С |
0,01 |
|
Дискретность задания требуемой температуры, °С |
0,01 |
|
Связь с ЭВМ |
RS-232 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.1 |
|
Температура окружающего воздуха, °С |
20±5 |
|
Питание |
~ 220 В; 50 Гц |
|
Потребляемая мощность, кВт, не более |
3 |
|
Габаритные размеры, мм, не более |
500х510х1350 |
|
Масса криостата без теплоносителя, кг, не более |
95 |
Приложение. Описание типаТип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 26147-09
Архив документов:
Декларация ТС № RU Д-RU.ME72.B.00031 о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
КОМПЛЕКТНОСТЬ:
- криостат КР-40-2 с крышкой с 7 отверстиями;
- теплоноситель тосол А40-М (15 кг) с сертификатом соответствия;
- набор заглушек (пробок) с отверстиями под датчики диаметром: 10 мм; 8 мм; 6 мм; 4 мм; без отверстий, — (по 7 каждого вида)
- кассета * для поверки стеклянных термометров диаметром 6…18 мм;
- плата для подключения датчиков при поверке;
- кабель питания;
- кабель для связи с компьютером;
- паспорт;
- руководство по эксплуатации;
- методика поверки.
ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:
- программное обеспечение 643.02566540.00001-02;
- эталонный термометр сопротивления ЭТС-100 с градуировкой в положительном диапазоне температур;
- эталонный термометр сопротивления ЭТС-100 с градуировкой в отрицательном диапазоне температур;
- устройство ТПВ-3 для поверки поверхностных датчиков температур
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Криостат регулируемый КР -40-2»
«Криостат регулируемый КР -40-2 с эталонным термометром сопротивления ЭТС-100»
Руководство по эксплуатации КР-40-2 Методика поверки КР-40-2
