Логгер цифровых датчиков ЛЦД-2-GSM

для автономного сбора данных: считывает и хранит данные о температуре с термокос серии МЦДТ
передачи данных: передает собранные данные на удаленный сервер заказчика по GSM-сети

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Программное обеспечение на ЛЦД-2-GSM

>> Варианты обустройства термометрических скважин

| МКСН.405544.037 ТУ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• геотехнический мониторинг;
• нефтяная и газовая промышленности;
• машиностроение;
• метеорология;
• строительство;
• энергетика и др.

ДОСТОИНСТВА:

• передача данных по GSM каналу на удаленный сервер
• повышенная степень защиты от пыли и воды IP68
• более надежная встроенная flаsh-память

НАЗНАЧЕНИЕ:

Логгер цифровых датчиков ЛЦД-2-GSM (далее – логгер) предназначен:

• для автономного считывания результатов измерений температуры с датчиков температуры многозонных цифровых МЦДТ (далее – термокоса) с заданной периодичностью,

• для хранения результатов измерений и передачи на принимающее устройство.

Логгер может применяться при проведении измерений с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.

ЛЦД-2-GSM:

• сохраняет результаты измерений температуры во внутреннюю энергонезависимую память;

• передает данные на сервер посредством GSM связи, с последующей обработкой на персональном компьютере (далее — ПК) с помощью программного обеспечения «ГеоМет»;

• передает данные на ПК с помощью USB-порта

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура воздуха при долговременной эксплуатации, °C	-40 … + 40
относительная влажность воздуха при 35 ºС, %	80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ЛЦД-2-GSM
Габаритные размеры, мм, не более	Ø 37 х 278
Масса логгера, кг, не более	0,75
Напряжение питания постоянного тока, В	7,2 (5,6…7,4)
Ток потребления в режиме ожидания, мА, не более	10
Период проведения измерений (настраивается пользователем), часов	от 1 до 100
Период отправки по GSM, ч	от 8 до 200
Количество датчиков в термокосе	1 … 100
Максимальная длина термокосы должна быть, м	100
Электрическая емкость термокосы, пФ, не более	15 000
Суточный ход часов логгера в нормальных условиях, с/сут, не более	±10
Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более	±25
Время непрерывной работы без замены элемента питания*, лет, не менее	3
Максимальное количество значений	65 535
Запись результатов измерений, интерфейс	энергоне-зависимая память, цифровая сотовая связь 2G, USB порт
Частоты передачи ЛЦД-2-GSM, МГц	900, 1800
Мощность передачи ЛЦД-2-GSM, Вт, не более: 900 МГц 1800 МГц	2 1
Степень защиты от пыли и воды по ГОСТ 14254-96	IР68
Средняя наработка до отказа, часов	35 000
Средний срок службы, лет	7
* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений

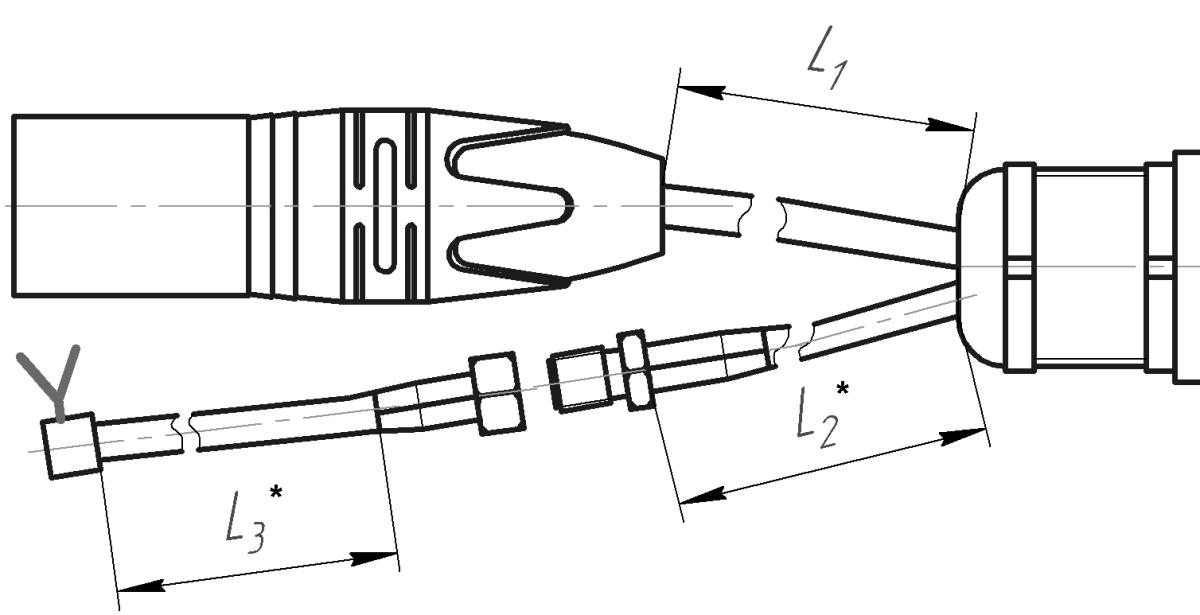

L₁ – длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10,0 м, шаг 0,5 м);

L₂ – длина радиочастотного кабеля от логгера до антенного разъема, м (от 0,5 до 10,0 м, шаг 0,5 м);

L₃ – длина радиочастотного кабеля антенны, м (от 0,5 до 10,0 м, шаг 0,5 м).

Рекомендуемая суммарная длинна радиочастотного кабеля L₂ и L₃ не более 12 м

Рис.1. Габаритный чертеж логгера цифровых датчиков ЛЦД-2-RM

1 – защитный колпачок

2 – разъем для подключения термокосы

3 – кабель для подключения термокосы

4 – кабельный ввод

5 – уплотнительное кольцо

6 – светодиод (красный)

7 – светодиод (синий)

8 – защитная крышка платы

9 – маркировка логгера

10 – батарейный отсек

11 – крышка батарейного отсека

12 – антенна

13 – радиочастотный кабель антенны

14 – антенный разъем

15 – радиочастотный кабель логгера

16 – крепление

17 – держатель SIM карты

18 – кнопка TEST

19 – разъем microUSB

Рис.2. Устройство ЛЦД-2-GSM

Рис.3. Расчетное время работы логгера цифровых датчиков ЛЦД-2-GSM

ТИПЫ АНТЕНН ДЛЯ ЛЦД-2-GSM

Антенна VEGATEL ANT-800/2700-6WO подключается к логгеру ЛЦД-2-GSM и может быть закреплена на мачте, оголовке, обсадной трубе и т.п. в непосредственной близости от термометрической скважины.
L₃ – длина радиочастотного кабеля (МКСН.685631.061) антенны определяется при заказе (см.Пример записи при заказе).

Антенна Шайба-АТМ-GSM-2-SMA (антивандальная) с врезным креплением на оголовок.

L₃ – длина радиочастотного кабеля антенны определяется при заказе (см.Пример записи при заказе).

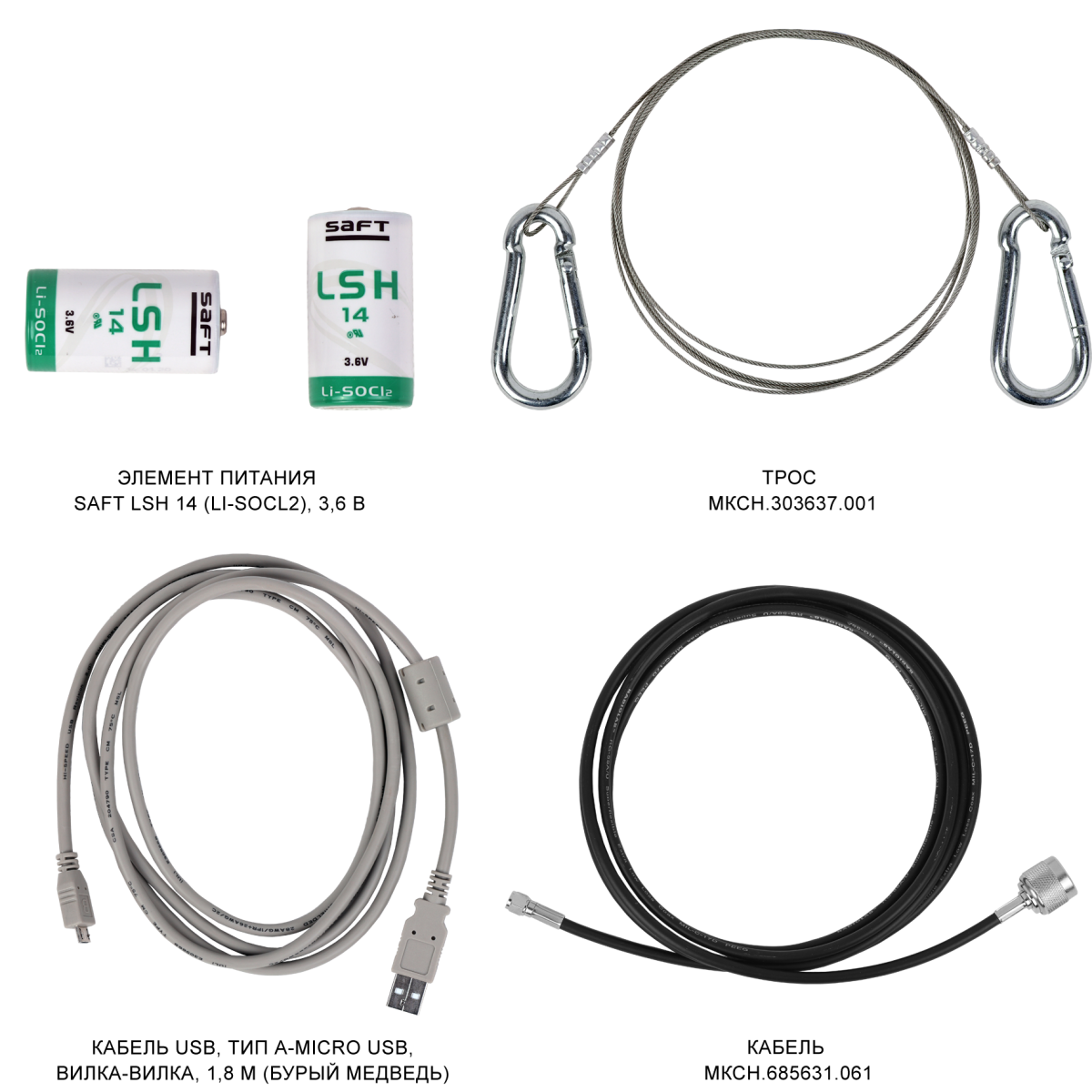

КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ	КОЛ-ВО	ПРИМЕЧАНИЕ
Логгер цифровых датчиков	1 шт.
Элемент питания SAFT LSH 14 (Li-SOCl2)	2 шт.
Уплотнительное кольцо 030-033-19-2-2 ГОСТ 9833-73	1 шт.
Трос МКСН.303637.001	1 шт.
Сервер обработки и хранения данных HP	1 шт.	По отдельной заявке
Кабель USB, тип А-micro USB, вилка-вилка, 1,8 м (Бурый медведь)	1 шт.
Антенна*	1 шт.	По отдельной заявке
Кабель МКСН.685631.061*	1 шт.	При заказе антенны VEGATEL ANT800/2700- 6WO
Руководство по эксплуатации МКСН.405544.037 РЭ	1 экз.
Руководство пользователя ПО «ГеоМет» 643.02566540.00033	1 экз.	Поставляется с ПО «ГеоМет»
Паспорт МКСН.405544.037 ПС	1 экз.
* Тип антенны и длина радиочастотного кабеля антенны (L₃ , м) указываются при заказе (см. рис.3)
