Основные характеристики датчиков
- Рабочая среда: жидкость, пар, газ;
- Выходной сигнал 4-20 мА;
- Напряжение питания12-28 В;
- Температура окружающей среды: -40…+80 °С;
- Степень защиты от воздействия пыли и воды IP65.
- Средний срок службы датчиков не менее 12 лет;
- Средняя наработка на отказ с учетом технического обслуживания не менее 100000 ч.
Исполнение по материалам
| Код исполнения по материалам | Материал | |
| мембраны | деталей, контактирующих с рабочей средой | |
| 09 | Титановый сплав | Титановый сплав |
| 11 | Титановый сплав | Сталь 12Х18Н10Т, заменитель – 12Х18Н9Т, 08Х18Н10Т |
| 12 | 316L | Сталь12Х18Н10Т, заменитель – 12Х18Н9Т, 08Х18Н10Т |
Климатическое исполнение
Таблица 2
| Код | Устойчивость по
ГОСТ Р52931 |
Устойчивость по
ГОСТ 15150 |
Предельные условия эксплуатации при воздействии окружающего воздуха |
| t1 | В3 | УХЛ4 | от плюс 5ºС до плюс 50ºС; относительная влажность 95% при 30ºС без конденсации влаги |
| t8 | С3 | УХЛ3.1 | от минус 10ºС до плюс 70ºС; относительная влажность 95% при 35ºС без конденсации влаги |
| t10 | С2 | У2 | от минус 40ºС до плюс 80ºС; относительная влажность 100% при 30ºС |
| Примечание. Температура рабочей жидкости или газа должна находиться в диапазоне температур предельных условий эксплуатации при воздействии окружающего воздуха. | |||
ЭнИ-12М-ДИ
| Модель датчика | Максимальный верхний предел Pв max | Допускаемое давление перегрузки | |
| кПа | МПа | МПа | |
| ЭНИ-12М | 100* | – | 0,2 |
| 250 | – | 1,0 | |
| 400 | – | ||
| 600 | – | ||
| – | 1 | 4,0 | |
| – | 1,6 | ||
| – | 2,5 | ||
| – | 4 | 9 | |
| – | 6 | ||
| – | 10 | 25 | |
| – | 16 | ||
| – | 25* | 40 | |
| – | 40* | 70 | |
| – | 60* | ||
*- заказы принимаются после предварительного согласования
Пределы допускаемой основной погрешности
| Код погрешности: | Предел допускаемой основной погрешности ±[γ] с учетом от коэффициента перенастройки К*, % |
| 025 | 0,25 |
| 050 | 0,5 |
| 100 | 1 |
Дополнительная температурная погрешность
| Код предела допускаемой основной погрешности |
Предел допускаемой дополнительной температурной погрешности [γт] с учетом от коэффициента перенастройки К*, %/100С |
| 025 | 0,25 |
| 050 | 0,5 |
| 100 | 1 |

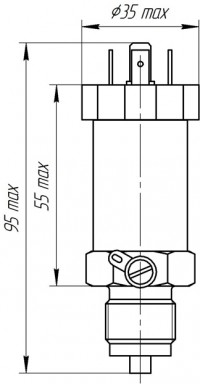

Габаритные, установочные и присоединительные размеры
Присоединение к процессу
Таблица 7
Комплект монтажных частей
Таблица 8
| Код | Комплект монтажных частей | Рисунок | |
| Н | Ниппель с накидной гайкой М20х1,5 | Ниппель из нержавеющей стали | ![]() |
| НУ | Ниппель из углеродистой стали | ||
| * Только для кода присоединения к процессу М20. | |||

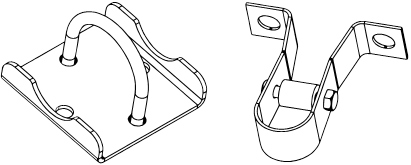

Монтажный кронштейн
Таблица9
| Код | Наименование | Рисунок |
|---|---|---|
| – | Кронштейн отсутствует | |
| СК | Скоба и кронштейн для крепления датчика на трубе | ![]() |
| К3 | Кронштейн для крепления датчика на плоскую поверхность | ![]() |
Код установки блока клапанного на датчик
| Код | Название |
| – | Блок клапанный отсутствует |
| БКН | Блок клапанный установлен на датчик |
| Примечание.
1. Блок клапанный оформляется отдельной строкой заказа согласно техническим условиям ЭИ003-00.000ТУ. |
|
Код дополнительных опций
Таблица 11
| Код | Название |
| ЛК | Лист калибровки |
| ЛН | Лист настройки |
| МТ | Дополнительная металлическая табличка |
| Примечания:
1. Перечень кодов дополнительных опций, указываемых в условном обозначении датчика, не ограничивается приведенными в таблице и может быть дополнен по согласованию с потребителем. 2. При заказе датчика с несколькими дополнительным опциями коды указываются через дробь, например, -ЛК/ЛН. |
|
Гарантийные обязательства
Изготовитель гарантирует соответствие датчика требованиям ТУ 4212-013-59541470-2016 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Таблица 12
| Параметр | Значение |
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Кол. | Примечание |
| Датчик | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации* | 1 экз. | |
| Методика поверки* | 1 экз. | |
| Паспорт | 1 экз. | |
| Розетка разъема | 1шт. | |
| Комплект монтажных частей | 1 компл. | В соответствии с заказом |
| Кронштейн монтажный | 1 компл. | В соответствии с заказом |
*Для партии датчиков, направляемых в один адрес, допускается прилагать РЭ и МИ по 1 экз. на каждые 10 датчиков или другое число по согласованию с потребителем.
Пример обозначения при заказе
| ЭнИ–12М-ДИ | 2,5МПа | 11 | t10 | 025 | М20 | Н | СК | БКН | ЛН |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
- Наименование датчика
- Верхний предел измерения по таблице 3
- Код исполнения по материалам по таблице 1
- Код климатического исполнения по таблице 2
- Код предела допускаемой основной погрешности по таблице 4
- Код присоединения к процессу по таблице 7
- Код комплекта монтажных частей по таблице 8
- Код монтажного кронштейна по таблице 9.
- Код установки блока клапанного на датчик по таблице 10
- Код дополнительных опций по таблице 11.
