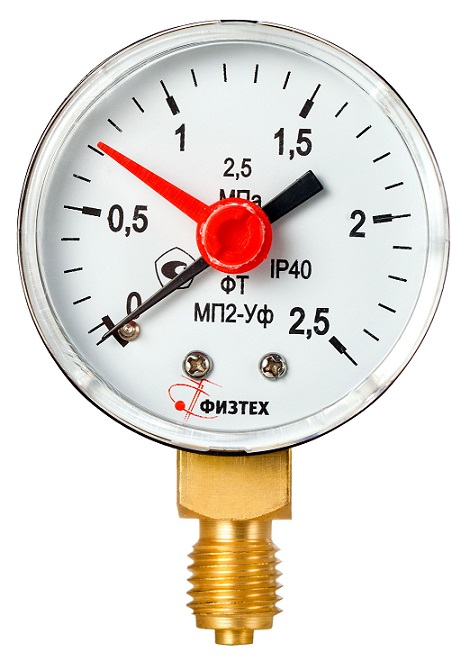

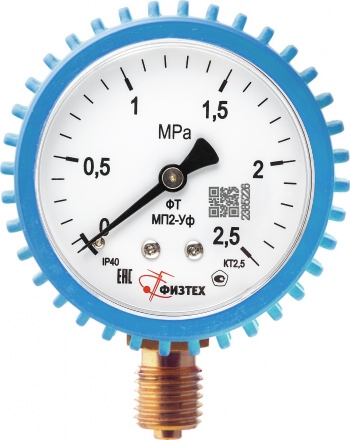

ХарактеристикиМанометры общетехнические газовые МП2-Уф d.50 предназначены для измерения избыточного давления неагрессивных к медным сплавам газов, в том числе кислорода, ацетилена, пропан-бутана, метана. Приборы могут поставляться с красной регулируемой стрелкой на стекле, а также комплектоваться защитными резиновыми кожухами, в зависимости от измеряемой среды кожухи могут иметь цветовую индикацию.Номинальный диаметр корпуса50 ммКласс точности2,5Степень пылевлагозащитыIP40Резьба присоединительного штуцера– М12*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм14 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение У2 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +120 оСДиапазон температуры окружающей среды, оСот -60 до +60 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более0,15 кгМатериал корпусасталь:

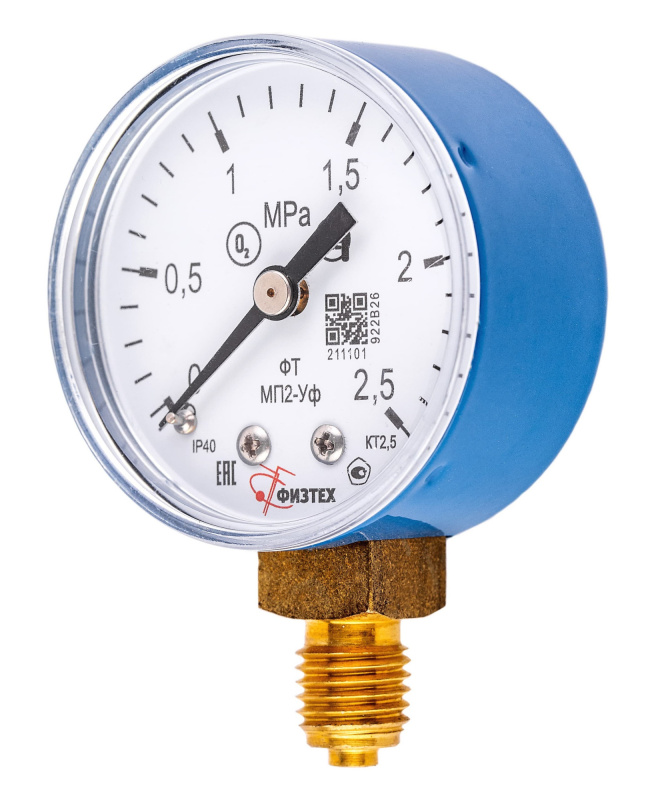

– О2 (кислород) окрашенная в синий цветОбечайканетСтеклоорганическоеТрубчатая пружинамедный сплав:

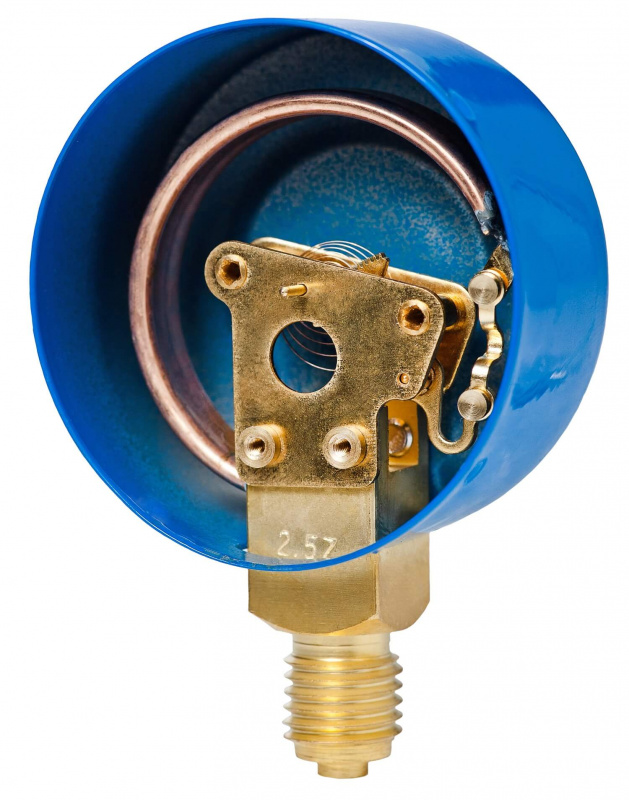

– до 10 МПа полувитковая

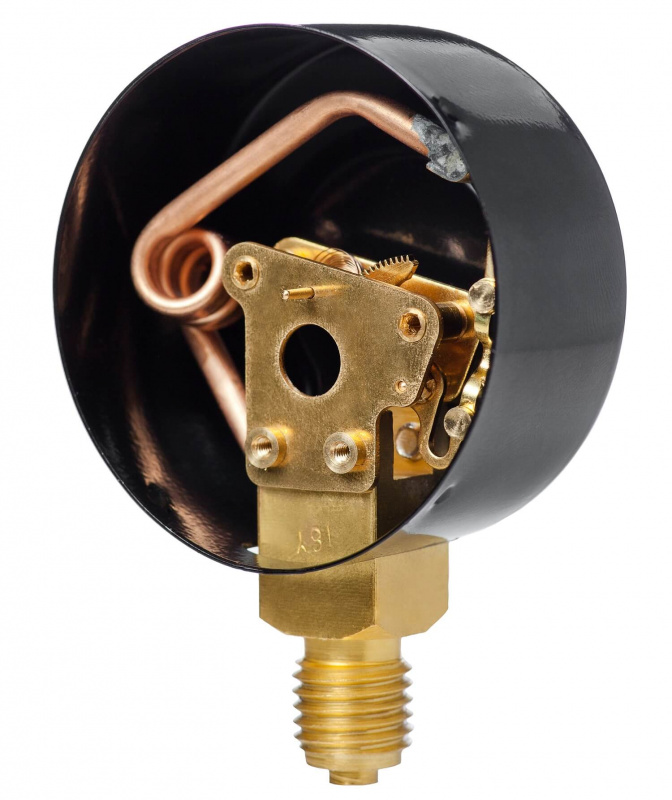

– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизммедный сплавЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
МП2-Уф d.50 О2 (манометр) 0 – 1; 2,5; 16; 25; 40 МПа -
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
белорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбукраинское
Размер:
216,6 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кбказахстанское (тип ФТ)
Размер:
180,3 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,3 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.2,5
Размер:
1,5 мбРуководство по эксплуатации
Размер:
744,1 кбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

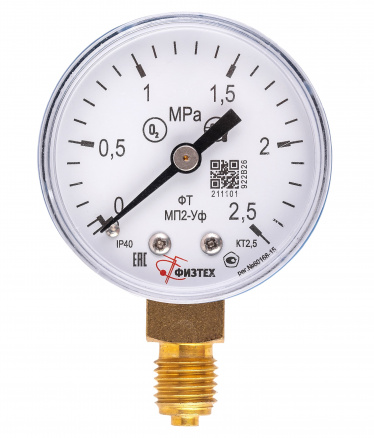

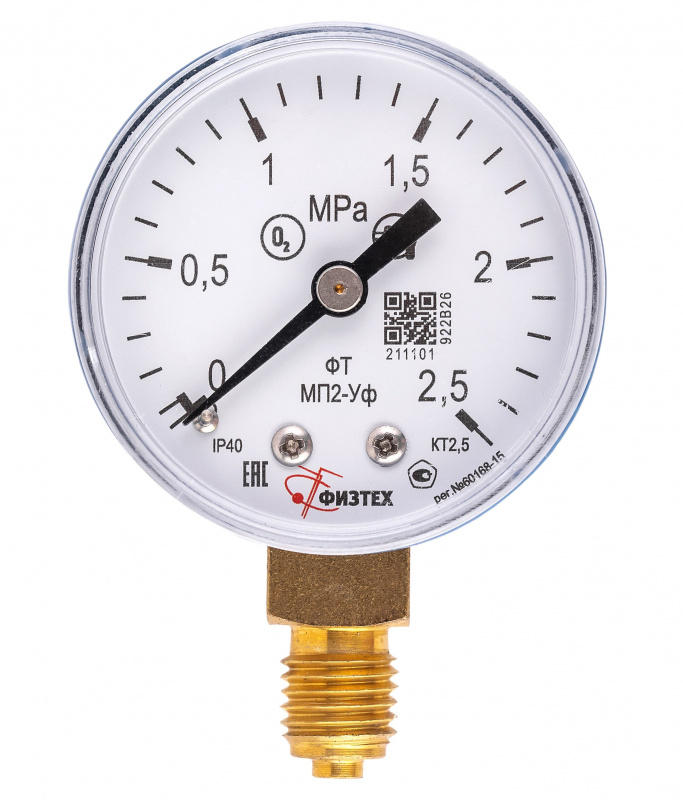

Манометр общетехнический сварочный МП2-Уф (кислород)
Доступность:
Нет в наличии
Номинальный диаметр корпуса
50 мм
Класс точности
2,5
Степень пылевлагозащиты
IP40
Резьба присоединительного штуцера
– М12*1,5 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| МП2-Уф d.50 О2 (манометр) | 0 – 1; 2,5; 16; 25; 40 МПа |
