ХарактеристикиПРИМЕНЕНИЕ
Предназначены для измерения избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред (жидкостей, газов), не вступающих в активное взаимодействие с нержавеющей сталью, в условиях повышенных внешних вибраций и пульсаций среды.
ПРЕДЕЛЫ ИЗМЕРЯЕМОГО ДАВЛЕНИЯ
Базовое исполнение – в системных единицах (МПа) (по заказу изготавливаются в любых единицах измерения).
ДМ8008-ВУф Кс (исп 1) манометр – 0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПаГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию. Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
Средний срок службы – 10 лет.
Межповерочный интервал – 2 года.
Номинальный диаметр корпуса50 ммКласс точности2,5Степень пылевлагозащитыIP65Резьба присоединительного штуцера– М12*1,5
– G1/4
– другие резьбы по заказуРазмер квадрата под ключ, мм14 ммРасположение штуцера– радиальное
– центрально-осевоеУстойчивость к климатическим воздействиямисполнение УХЛ1 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +200 оСДиапазон температуры окружающей среды, оСот -70 до +60 оСВиброзащищенностьгруппа N2 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более0,1 кгМатериал корпусанержавеющая стальОбечайказавальцованная, нержавеющая стальСтеклоорганическоеТрубчатая пружинанержавеющая сталь:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковаяШтуцер, трибко-секторный механизмнержавеющая стальЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДМ8008-ВУф Кс исп 1 d.50 Б/запол (манометр) 0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбКарта заказа манометров ФТ
Размер:
230,4 кбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
казахстанское (тип ФТ)
Размер:
180,3 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Цена деления манометров ФТ
Размер:
251,8 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

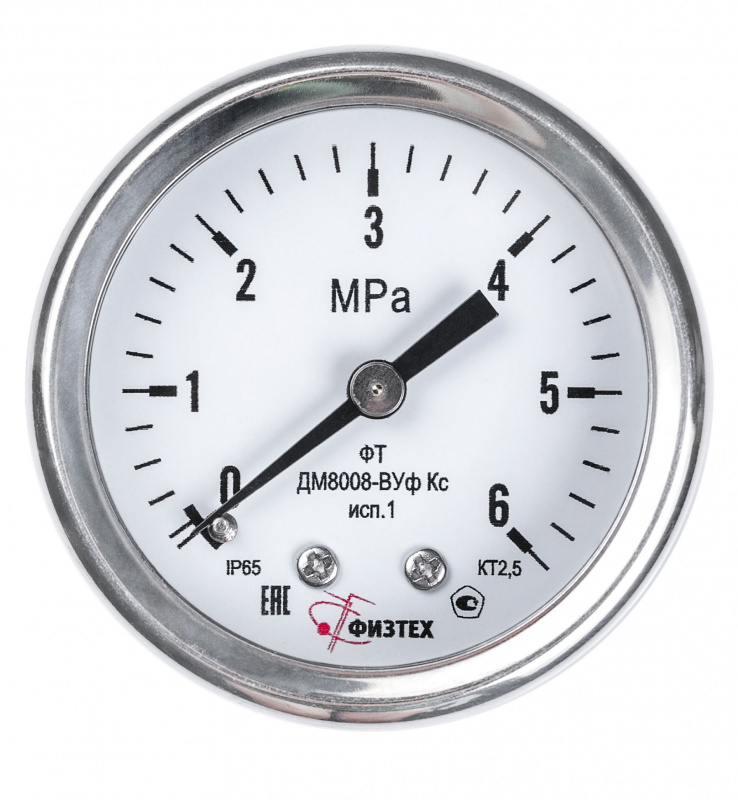

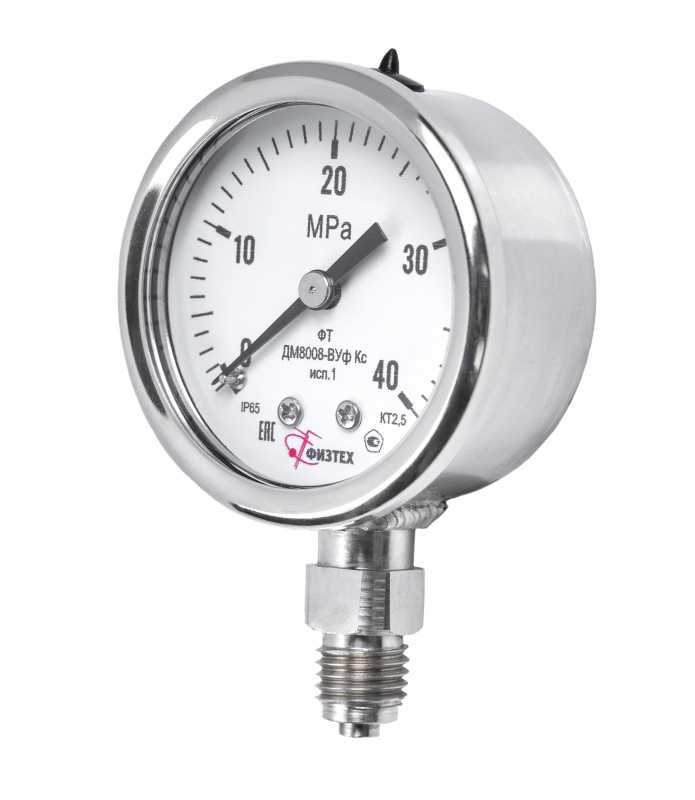

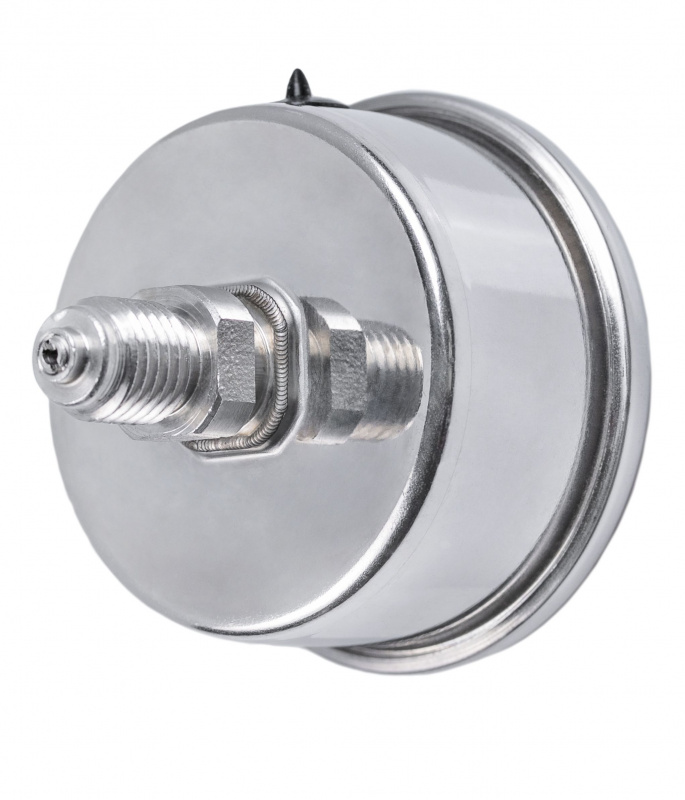

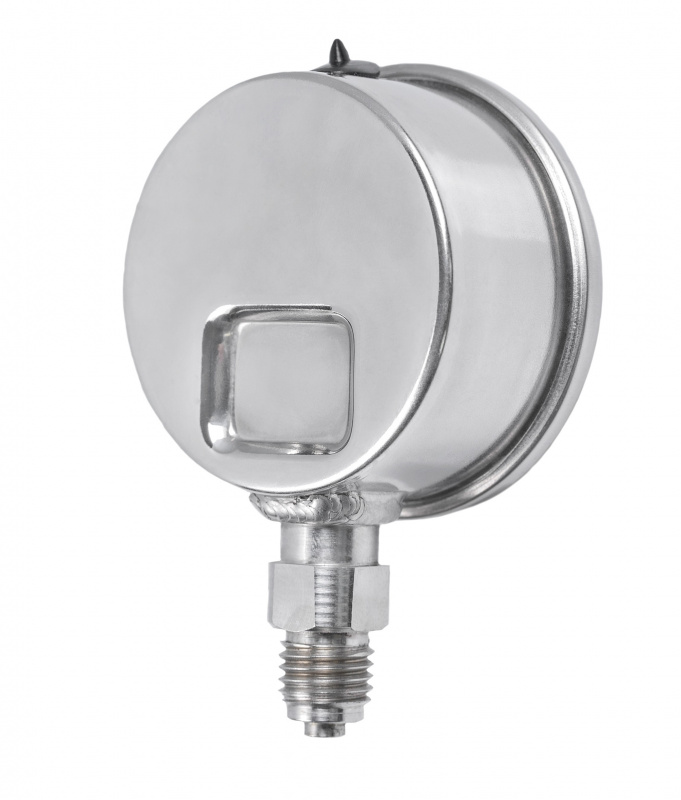

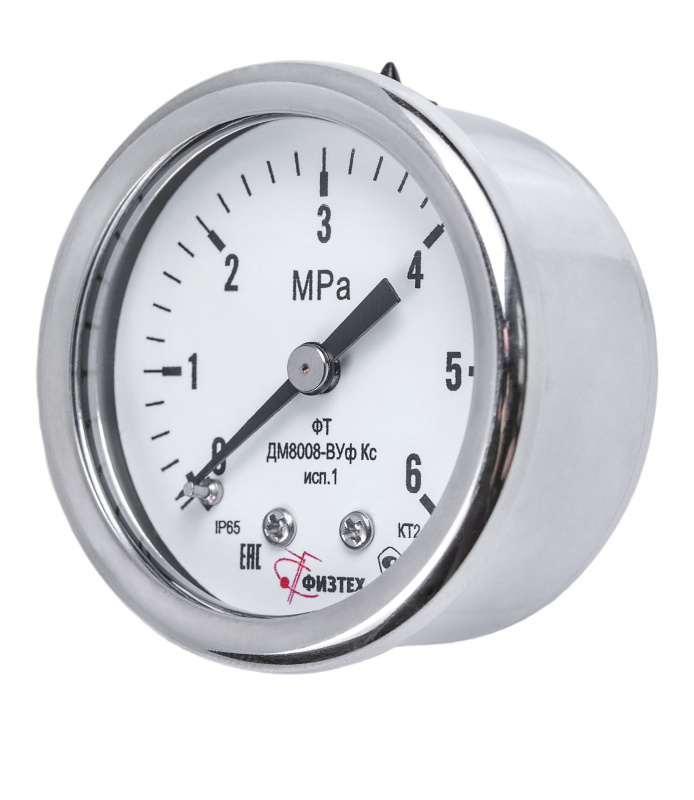

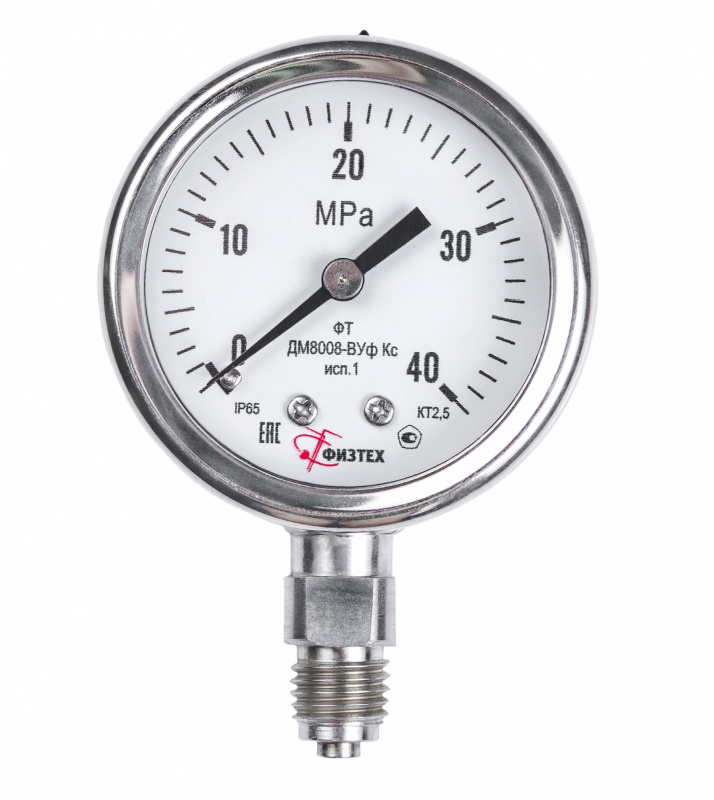

Манометры коррозионностойкие ДМ8008-ВУф Кс исп 1 d.50 Без заполнения
Доступность:
Нет в наличии
Номинальный диаметр корпуса
50 мм
Класс точности
2,5
Степень пылевлагозащиты
IP65
Резьба присоединительного штуцера
– М12*1,5
Межповерочный интервал — 2 года
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДМ8008-ВУф Кс исп 1 d.50 Б/запол (манометр) |
0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа |
