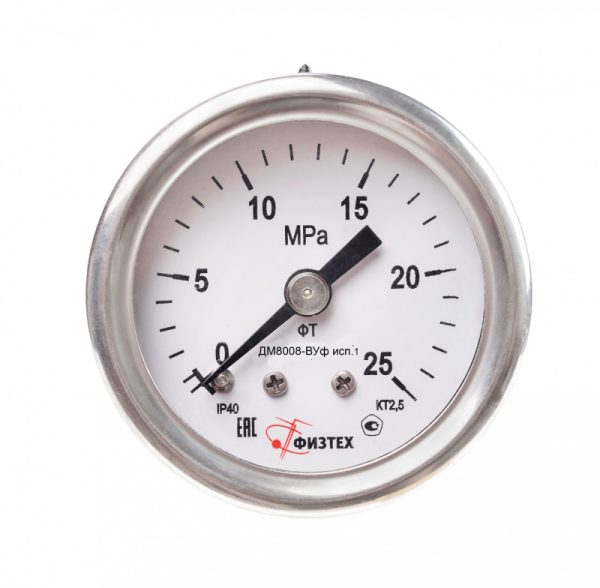

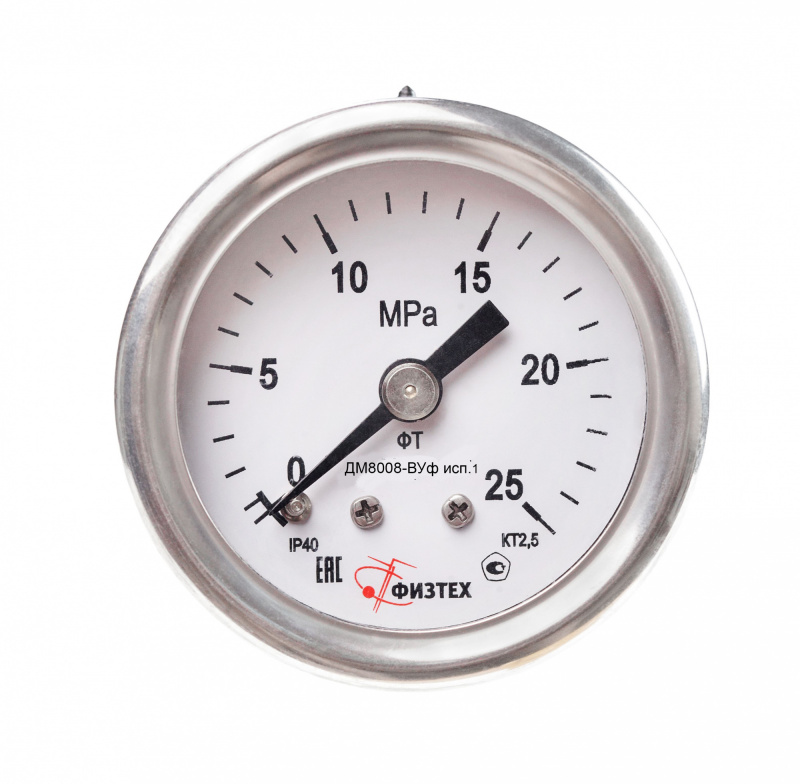

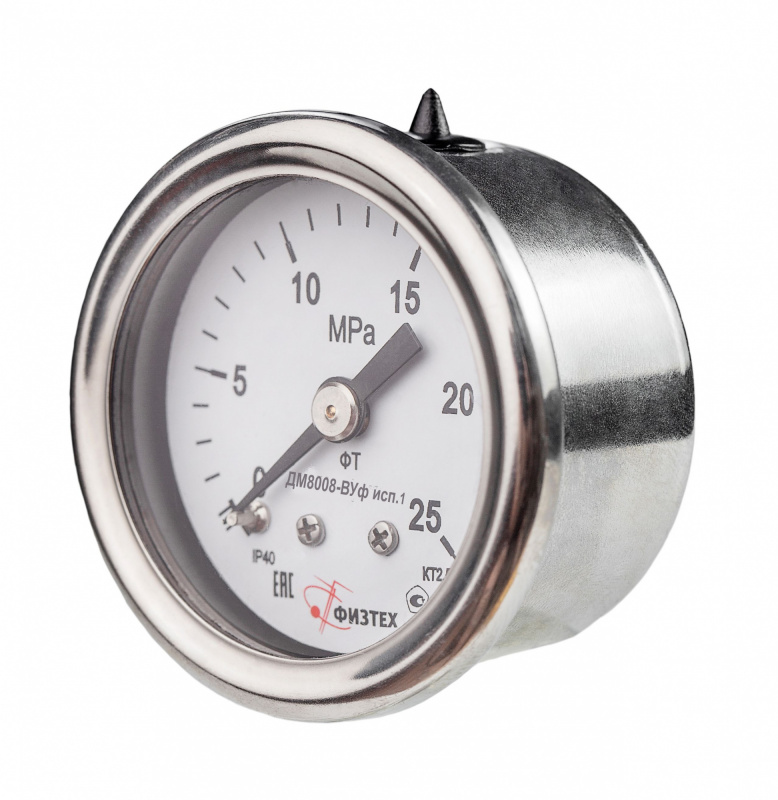

Манометры виброустойчивые ДМ8008-ВУф исп 1 ОШ d.40

Манометры

Манометры виброустойчивые ДМ8008-ВУф исп 1 ОШ d.40

Доступность:

Нет в наличии

Номинальный диаметр корпуса

40 мм

Класс точности

2,5

Степень пылевлагозащиты

– IP65

Резьба присоединительного штуцера

– М10*1 (базовая)

Межповерочный интервал — 2 года

ГОСТ 2405-88
ТУ 4212-114-64115539-2014

Сроки доставки — 5-7 дней

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание
Характеристики

Характеристики

Манометры виброустойчивые ДМ8008-ВУф исп 1 ОШ d.40 предназначены для измерения избыточного давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов) в условиях повышенных вибраций и пульсаций.

ВАЖНО! Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, ПМС-300).

Полезная статья: Гидрозаполнение манометров

Номинальный диаметр корпуса

40 мм

Класс точности

2,5

Степень пылевлагозащиты

– IP65

Резьба присоединительного штуцера

– М10*1 (базовая)
– другие резьбы по заказу

Размер квадрата под ключ, мм

11 мм

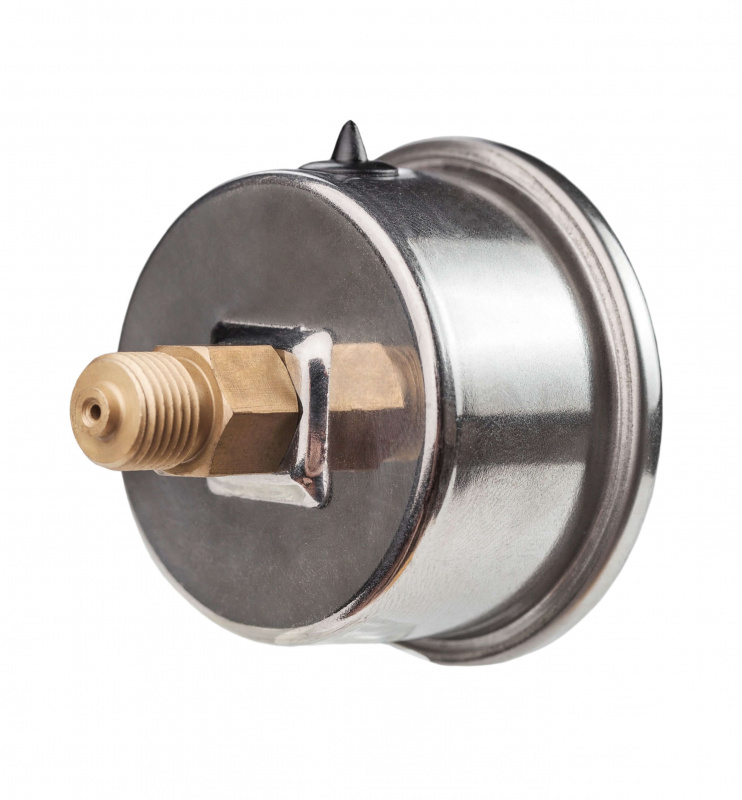

Расположение штуцера

– центрально-осевое

Устойчивость к климатическим воздействиям

– исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
– исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)

Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)

– от -50 до +120 оС (при заполнении глицерином)
– от -50 до +150 оС (при заполнении ПМС-300)

Диапазон температуры окружающей среды, оС

– от -40 до +60 оС (при заполнении глицерином)
– от -60 до +50 оС (при заполнении ПМС-300)

Демпфирующая жидкость

– глицерин
– ПМС-300

Виброзащищенность

группа V4 по ГОСТ Р 52931-2008

Рабочие диапазоны измерений

– постоянная нагрузка – 100% шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалы

Средний срок службы

10 лет

Масса, не более

0,1 кг

Материал корпуса

нержавеющая сталь

Обечайка

завальцованная, нержавеющая сталь

Стекло

органическое

Трубчатая пружина

медный сплав:
– до 10 МПа полувитковая
– от 16 до 60 МПа многовитковая

Штуцер, трибко-секторный механизм

медный сплав

Циферблат

алюминиевый сплав, окрашенный в белый цвет

Пределы измеряемого давления

Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение (по заказу изготавливаются в любых единицах измерения)
ДМ8008-ВУф исп 1 ОШ d.40 (манометр)	0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа

Пределы измерений в системных единицах (кПа, МПа) – базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

ДМ8008-ВУф исп 1 ОШ d.40 (манометр)

0 – 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа

Гарантии

Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
