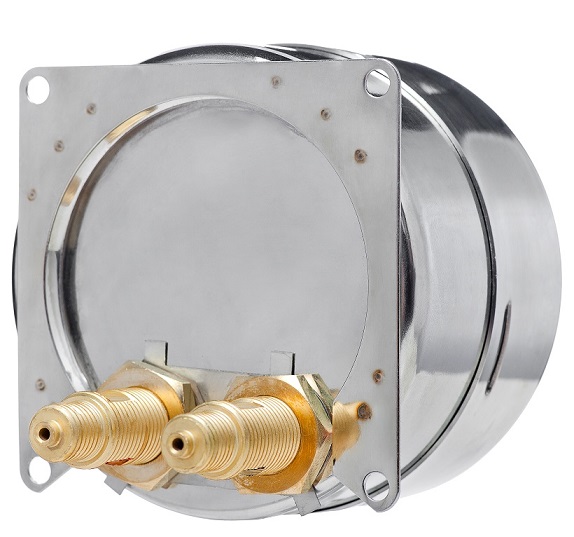

ХарактеристикиМанометры железнодорожные МП-2ф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел).Номинальный диаметр корпуса100 ммКласс точности1,5Степень пылевлагозащитыIP54Резьба присоединительного штуцера– М12*1,5 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм17 ммРасположение штуцераэксцентрично-осевоеУстойчивость к климатическим воздействиямисполнение У3 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -55 до +70 оСВиброзащищенностьгруппа L3 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 3/4 шкалы
– переменная нагрузка – 2/3 шкалы
– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса не более0,8 кгМатериал корпусанержавеющая стальОбечайкабайонетная, нержавеющая стальСтекло– техническое (базовое)

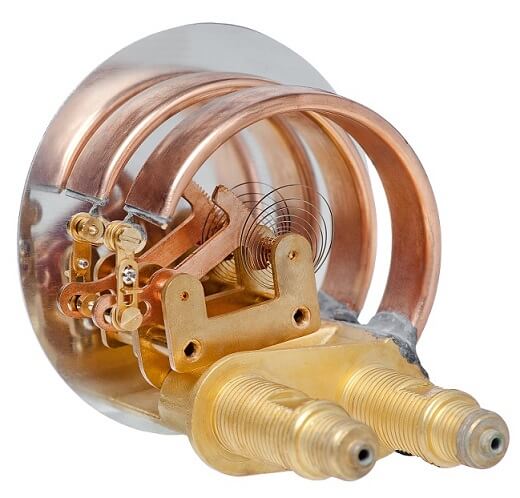

– многослойное безопасное (по заказу)Трубчатая пружинаполувитковая, медный сплавШтуцер, трибко-секторный механизммедный сплавЦиферблат– алюминиевый сплав, окрашенный в белый цвет (базовый)
– алюминиевый сплав, окрашенный в черный цвет (по заказу) -
Пределы измеряемого давления
Пределы измерений в системных единицах (МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
МП-2ф (манометр) 0 – 0,6; 1; 1,6 МПа
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСертификат ОАО РЖД МТ 006.2022
Размер:
177,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат об утверждении типа
Размер:
575,3 кбОписание типа
Размер:
433,7 кбОтказное письмо для типа ФТс по ТРТС032
Размер:
1,7 мбДекларация о соответствии Евразийского экономического союза для железнодорожных манометров (ТР ТС 0202011)НОВАЯ
Размер:
300,3 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДСС сейсмостойкости Манометры ФТс
Размер:
1,8 мбДокументы СНГ
украинское
Размер:
257,5 кбтуркменистанское
Размер:
599,9 кбСертификат о признании (Казахстан)
Размер:
178,3 кбДокументы для проектировщиков
Габаритные чертежи прибора
Размер:
1,4 мбИсполнения и маркировки
Размер:
425,2 кбМетодика поверки
Размер:
1,4 мбОбразцы шкал для кт.1,5
Размер:
1,4 мбЦена деления манометров ФТ
Размер:
251,8 кбКарта заказа манометров ФТ
Размер:
230,4 кбОпросный лист на манометры ФТ
Размер:
92,4 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кбРЭ ФТc 28.02.2024 с Ех
Размер:
460,9 кб -
Видео
-
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

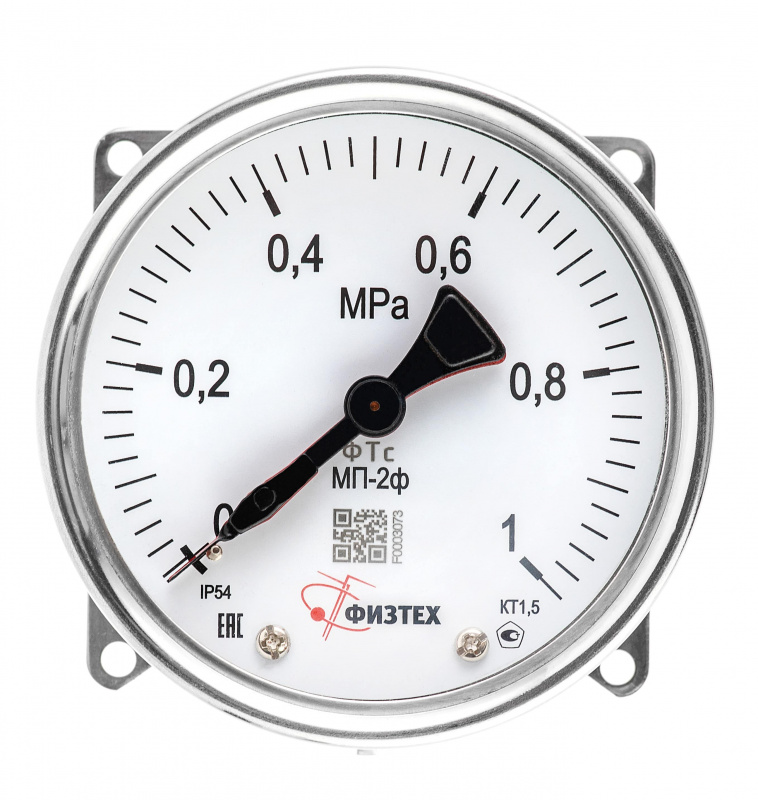

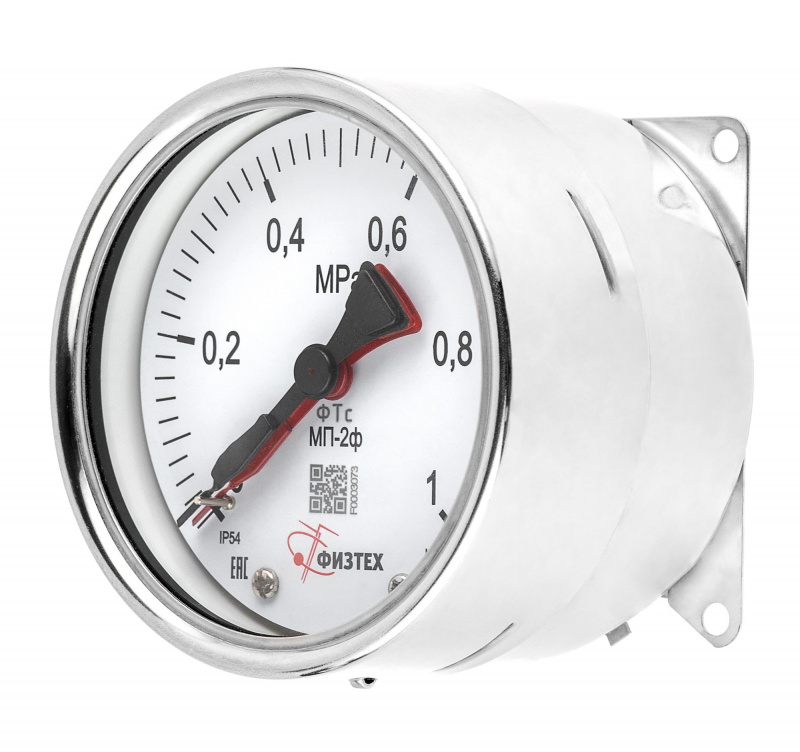

Манометры железнодорожные МП-2ф
Доступность:
Нет в наличии
Номинальный диаметр корпуса
100 мм
Класс точности
1,5
Степень пылевлагозащиты
IP54
Резьба присоединительного штуцера
– М12*1,5 (базовая)
ГОСТ 2405-88
ТУ 26.51.52-116-64115539-2021
ТУ 26.51.52-116-64115539-2021
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| МП-2ф (манометр) |
0 – 0,6; 1; 1,6 МПа |
