ФИЗТЕХ
Доступность:

Нет в наличии
Номинальный диаметр корпуса
100 мм

Класс точности
1,5

Степень пылевлагозащиты
IP54

Резьба присоединительного штуцера
– М20*1,5 (базовая)

ГОСТ 2405-88
ТУ 26.51.52-116-64115539-2021
Сроки доставки — 5-7 дней

В зависимости от размера заказа предоставляются скидки

Цена по запросу

  • Характеристики
    Манометры железнодорожные МПф предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установ­ках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел).

    Номинальный диаметр корпуса
    100 мм

    Класс точности
    1,5

    Степень пылевлагозащиты
    IP54

    Резьба присоединительного штуцера
    – М20*1,5 (базовая)
    – другие резьбы по заказу

    Размер квадрата под ключ, мм
    17 мм

    Расположение штуцера
    радиальное

    Устойчивость к климатическим воздействиям
    исполнение У3 по ГОСТ 15150-69

    Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)
    от -50 до +150 оС

    Диапазон температуры окружающей среды, оС
    от -55 до +70 оС

    Виброзащищенность
    группа N3 по ГОСТ Р 52931-2008

    Рабочие диапазоны измерений
    – постоянная нагрузка – 3/4 шкалы
    – переменная нагрузка – 2/3 шкалы
    – кратковременная нагрузка – 110% шкалы

    Средний срок службы
    10 лет

    Масса не более
    0,6 кг

    Материал корпуса
    нержавеющая сталь

    Обечайка
    байонетная, нержавеющая сталь

    Стекло
    – органическое (базовое)
    – многослойное безопасное (по заказу)

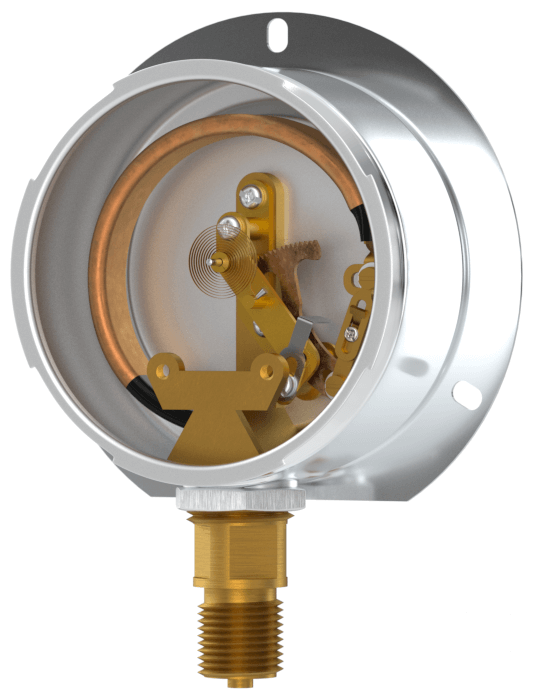

    Трубчатая пружина
    медный сплав:
    – до 10 МПа полувитковая
    – 16 МПа многовитковая

    Штуцер, трибко-секторный механизм
    медный сплав

    Циферблат
    – алюминиевый сплав, окрашенный в белый цвет (базовый)

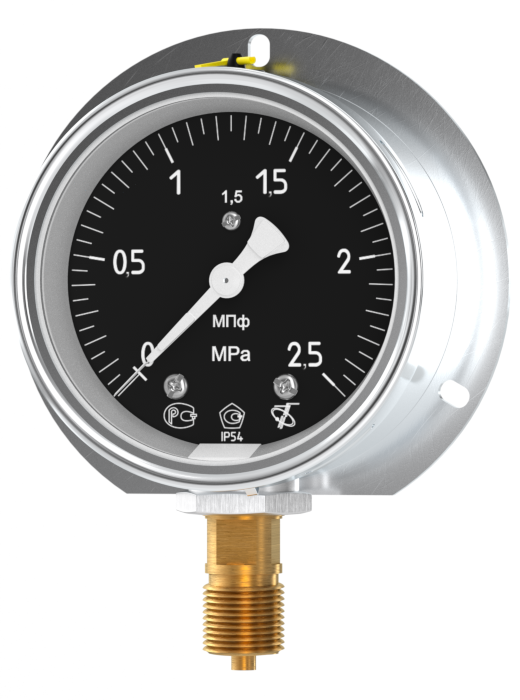

    – алюминиевый сплав, окрашенный в черный цвет (по заказу)

    Дополнительная опция
    стрелка с корректором “0”

  • Пределы измеряемого давления

    Пределы измерений в системных единицах (МПа) – базовое исполнение

    (по заказу изготавливаются в любых единицах измерения)

    МПф (манометр)

    0 – 0,25; 0,6; 1; 1,6; 4; 16 МПа

  • Гарантии

    Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

    Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

  • Документы

    Сертификат ОАО РЖД МТ 006.2022
    Размер:
    177,5 кб

    Сертификат соответствия (ТР ТС 032)
    Размер:
    2,2 мб

    Сертификат об утверждении типа
    Размер:
    575,3 кб

    Описание типа
    Размер:
    433,7 кб

    ДСС ГОСТ ТУ Манометры ФТ
    Размер:
    348,7 кб

    Отказное письмо для типа ФТс по ТРТС032
    Размер:
    1,7 мб

    Декларация о соответствии Евразийского экономического союза для железнодорожных манометров (ТР ТС 0202011)НОВАЯ
    Размер:
    300,3 кб

    Сертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
    Размер:
    2,5 мб

    ДСС сейсмостойкости Манометры ФТс
    Размер:
    1,8 мб

    Документы СНГ

    украинское
    Размер:
    257,5 кб

    туркменистанское
    Размер:
    599,9 кб

    Сертификат о признании (Казахстан)
    Размер:
    178,3 кб

    Документы для проектировщиков

    Габаритные чертежи прибора
    Размер:
    1,4 мб

    Исполнения и маркировки
    Размер:
    425,2 кб

    Методика поверки
    Размер:
    1,4 мб

    Образцы шкал для кт.1,5
    Размер:
    1,4 мб

    Цена деления манометров ФТ
    Размер:
    251,8 кб

    Карта заказа манометров ФТ
    Размер:
    230,4 кб

    Опросный лист на манометры ФТ
    Размер:
    92,4 кб

    Образец паспорта
    Размер:
    1,1 мб

    Сокращения и условные обозначения исполнений приборов ФТ
    Размер:
    259,5 кб

    РЭ ФТc 28.02.2024 с Ех
    Размер:
    460,9 кб

  • Видео


  • Услуги
    Выписка дубликатов документов
    Ремонт вакуумметров, мановакуумметров, манометров
    Документы о поверке
    Регулировка напоромеров, манометров, термоманометров и термометров
    Периодическая поверка напоромеров, манометров, термоманометров и термометров
    Государственная поверка напоромеров, манометров, термоманометров и термометров

Категория:

Пределы измерений в системных единицах (МПа) – базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

МПф (манометр)

0 – 0,25; 0,6; 1; 1,6; 4; 16 МПа
