ХарактеристикиМембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.Номинальный диаметр, мм150 ммВысота разделителя, не более80 ммПогрешность, вносимая разделителем, % от диапазона показаний+/- 1%Тип корпусаразборныйДиаметр входного отверстия, мм10 ммМатериал корпусанержавеющая сталь 12Х18Н10ТМембрананержавеющая сталь 36HХTЮРазделительная жидкостьПМС-300Дренажное отверстиенетУстойчивость к климатическим воздействиямисполнение УХЛ1Максимальная температура измеряемой среды, оС*до +200 оСДиапазон температуры окружающей среды, оСот -70 до +60 оСПределы давления измеряемой среды-100 – 0 кПа
-100 – 0 – 60…500 кПа
-0,1 – 0 – 0,9…2,4 МПа
0 – 60…600 кПа
0 – 1…2,5 МПаПрисоединениерезьбовоеПрисоединительные резьбы– внеш.М20*1,5 к процессу

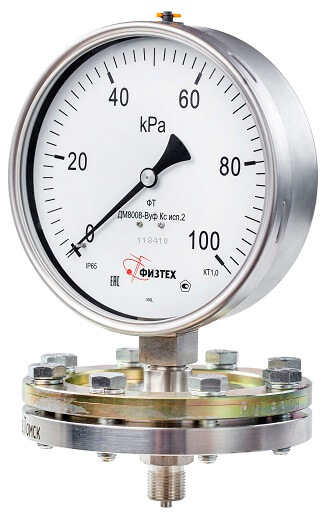

– внутр.М20*1,5 к приборуРазмер под ключ, мм27 ммСредний срок службы6 летВарианты поставки– в сборе с манометром
– без манометра -
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыГабаритные чертежи прибора
Размер:
2,6 мбОбразец паспорта
Размер:
404,1 кбРуководство по эксплуатации
Размер:
622,8 кбДСС ГОСТ33259 для РМ
Размер:
1,3 мбДСС ТУ для РМ
Размер:
1,3 мбСертификат_соответсвия_ТР_ТС_032_РМ_
Размер:
636,5 кб
Разделители сред мембранные (РСМ)

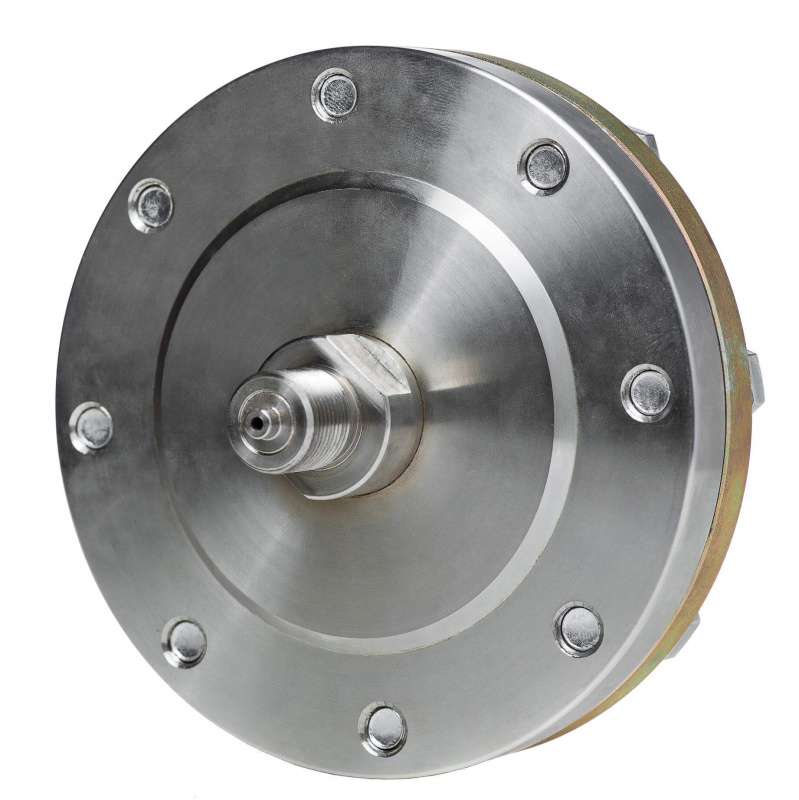

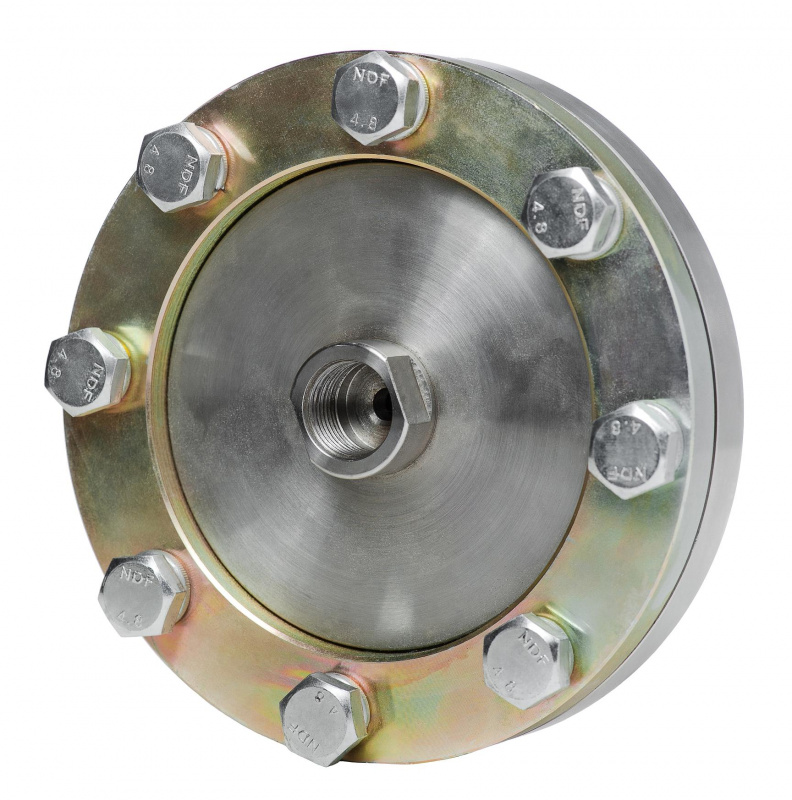

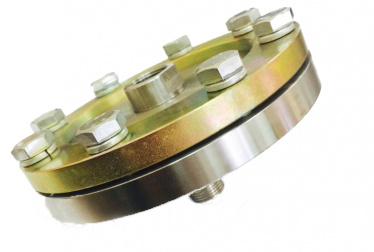

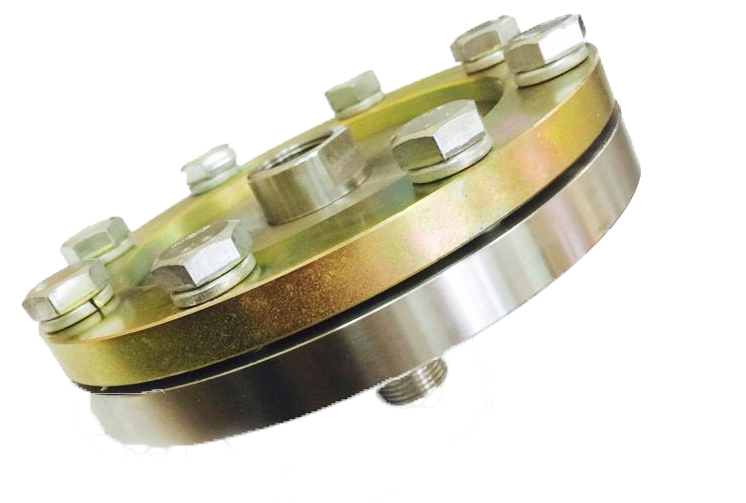

Мембранный разделитель сред РМ5319
Доступность:
Нет в наличии
Номинальный диаметр, мм
150 мм
Высота разделителя, не более
80 мм
Погрешность, вносимая разделителем, % от диапазона показаний
+/- 1%
Тип корпуса
разборный
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
