Мембранный регулятор давления «после себя» с пилотным управлением АСТА серии Р01/02

АСТА серии Р01 – мембранные регулирующие клапаны базовой конструкции.

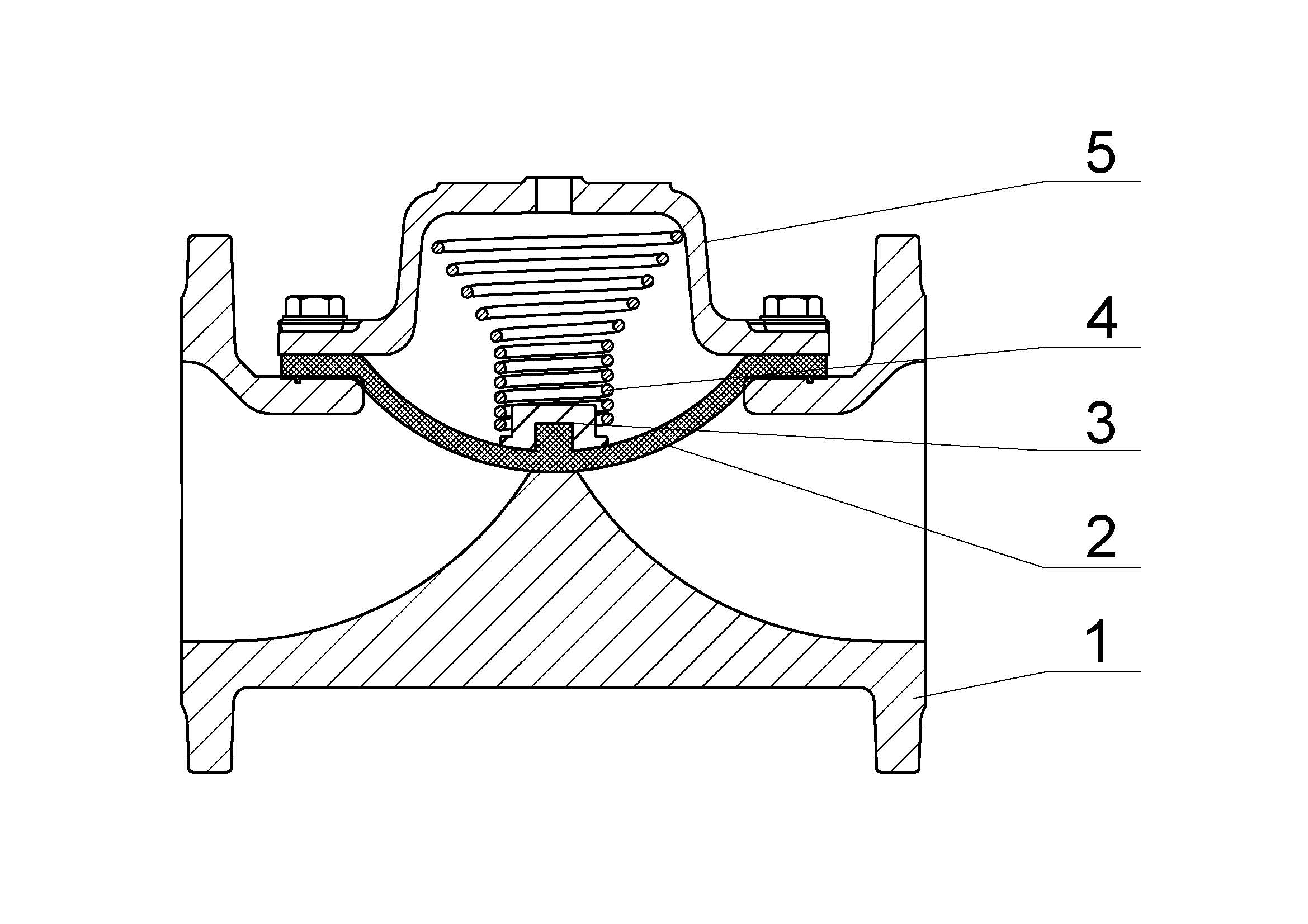

Клапан состоит из прочной армированной мембраны, выполняющей роль запорного органа; корпуса, чей внутренний выступ выполняет роль седла, и пружины, поджимающей мембрану к корпусу.

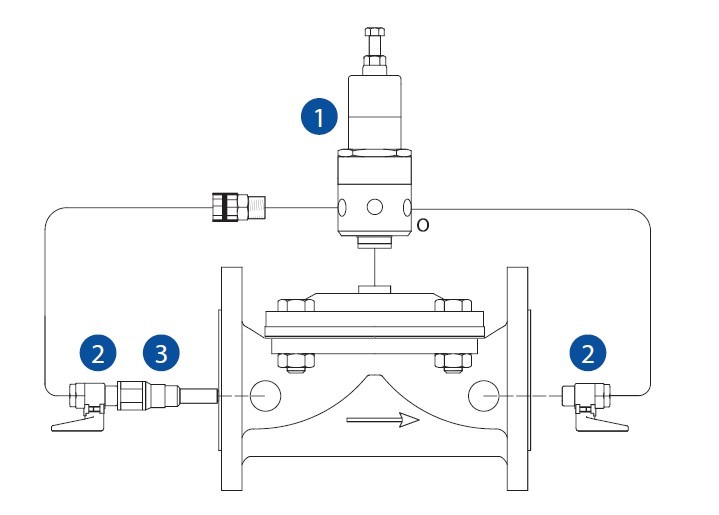

В корпусе клапана предусмотрены штуцеры для отбора импульсов: на входе клапана, на выходе клапана, а также из управляющей камеры над мембраной.

При подаче импульса входного давления в управляющую камеру клапан закрывается, при соединении управляющей камеры с импульсом выходного давления или атмосферой – открывается.

Клапаны имеют широкий спектр применений в зависимости от типа управляющего пилота.

Особенности конструкции:

• Простая и надёжная конструкция
• Отсутствие механических направляющих в конструкции клапана, повышенный ресурс
• Высокая пропускная способность, низкие потери давления на полном открытии
• Высокое регулирующее отношение (широкий диапазон рабочих расходов)
• Класс герметичности VI (без протечек)
• Различные монтажные положения (горизонтальное/вертикальное)
•

Опции:

• Покрытие корпуса – полиэстер
• Мембраны низкого давления
• Индикатор положения*
