Купить монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15-100 (межфланцевое исполнение)
Комплект поставки включает:
- имитатор расходомера (устанавливается на время поверки) — 1 шт.;
- шпилька — 4 шт. или 8 шт. (для DN100);
- гайка — 8 шт. или 16 шт. (для DN100);
- шайба — 8 шт. или 16 шт. (для DN100);
- фланцы с прямолинейными участками.
Примечание: прокладки (паранит) включены в комплект поставки счетчиков-расходомеров ВИРС-М
Купить монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15-200 (фланцевое исполнение)
Комплект поставки включает:
- имитатор расходомера (устанавливается на время поверки) — 1 шт.;
- болт — 8 шт.(для DN65-80), 16 шт. (для DN100-150) или 24 шт. (для DN200);
- гайка — 8 шт.(для DN65-80), 16 шт. (для DN100-150) или 24 шт. (для DN200);
- фланцы с прямолинейными участками.
Примечание: прокладки (паранит) включены в комплект поставки расходомеров-счетчиков ВИРС-М
Купить монтажный узел УМУ для расходомеров-счетчиков ВИРС-У DN15-200
Комплект поставки включает:
- имитатор расходомера (устанавливается на время поверки) — 1 шт.;
- болт — 8 шт. (для DN15-80);
- гайка — 8 шт. (для DN15-80);
- фланцы с прямолинейными участками;
- прокладки (паранит) — 2 шт.
Монтажные узлы УМЭ и УМУ для преобразования расхода оптом
Также изготавливаем по запросу потребителя в различных конфигурациях монтажные комплекты (ответные фланцы, комплект метизов) и прямолинейные участки для монтажа ультразвуковых расходомеров-счетчиков ВИРС-У и электромагнитных расходомеров-счетчиков ВИРС-М на трубопровод.

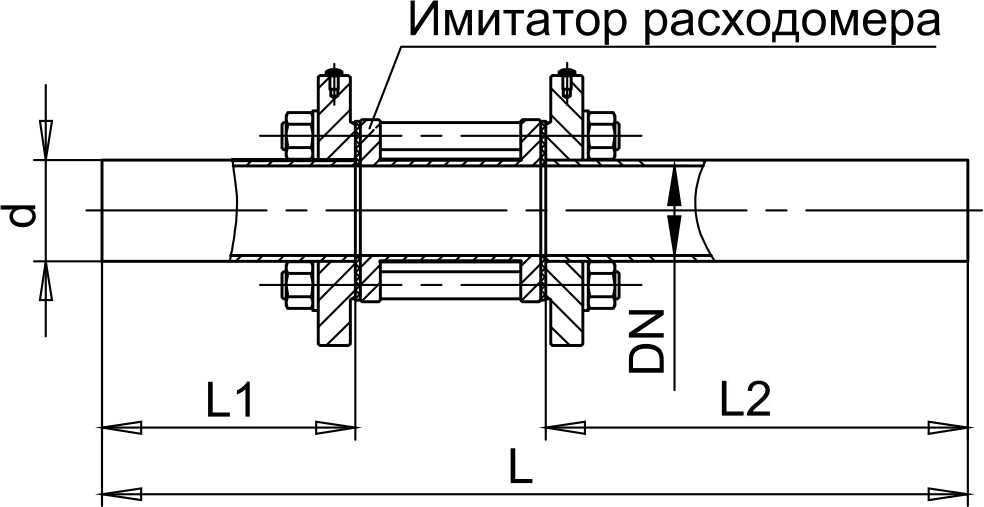

Монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15-100 (межфланцевое исполнение)
| DN | d, мм | L1, мм | L2, мм | L, мм |
| 15 | 22 | 75 | 30 | 205 |
| 20 | 28 | 100 | 40 | 240 |
| 25 | 34 | 125 | 50 | 280 |
| 32 | 43 | 160 | 65 | 355 |
| 40 | 48 | 200 | 80 | 395 |
| 50 | 60 | 250 | 100 | 465 |
| 65 | 76 | 325 | 130 | 635 |
| 80 | 89 | 400 | 160 | 750 |
| 100 | 108 | 500 | 200 | 900 |

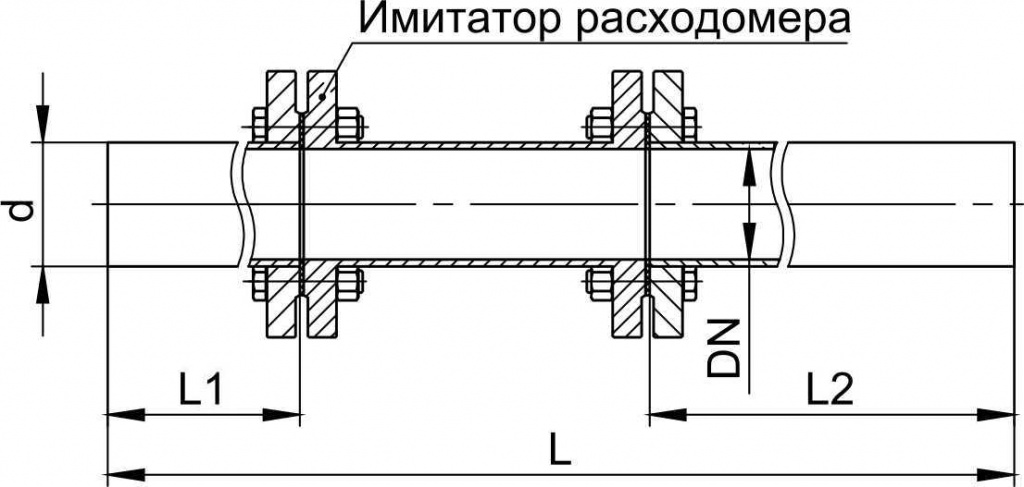

Монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15…200 (фланцевое исполнение)
| DN | d, мм | L1, мм | L2, мм | L, мм |
| 15 | 22 | 75 | 30 | 266 |
| 20 | 28 | 100 | 40 | 295 |
| 25 | 34 | 125 | 50 | 325 |
| 32 | 43 | 160 | 65 | 430 |
| 40 | 48 | 200 | 80 | 485 |
| 50 | 60 | 250 | 100 | 555 |
| 65 | 76 | 325 | 130 | 660 |
| 80 | 89 | 400 | 160 | 815 |
| 100 | 108 | 500 | 200 | 955 |
| 125 | 133 | 625 | 250 | 1180 |
| 150 | 159 | 750 | 300 | 1355 |
| 200 | 219 | 1000 | 400 | 1755 |

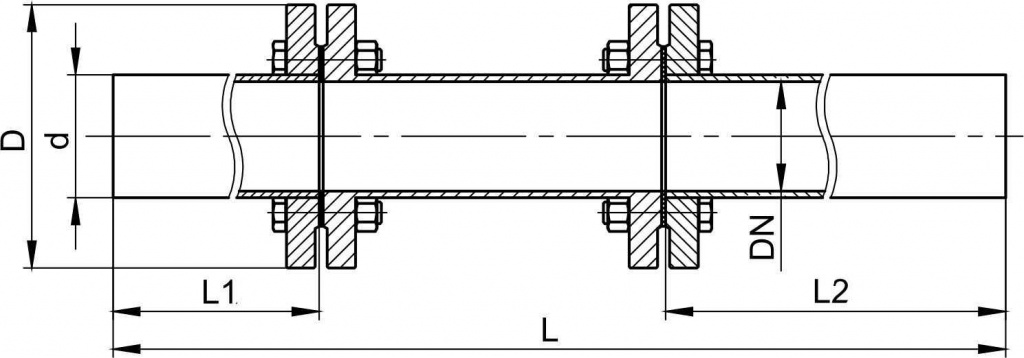

Монтажный узел УМУ для расходомеров-счетчиков ВИРС-У DN15…200
ППР в форме прямой трубы с сужением
| DN | d, мм | D, мм | L1, мм | L2, мм | L, мм | DN до ППР | DN после ППР |
| 15 | 22 | 115 | 150 | 45 | 365 | 10 | 3 |
| 20 | 28 | 115 | 200 | 60 | 455 | 10 | 3 |
| 25 | 34 | 115 | 250 | 75 | 590 | 10 | 3 |
| 32 | 43 | 135 | 320 | 100 | 685 | 10 | 3 |
| 40 | 48 | 145 | 400 | 120 | 825 | 10 | 3 |
| 50 | 60 | 160 | 500 | 150 | 925 | 10 | 3 |
| 65 | 76 | 180 | 650 | 195 | 1200 | 10 | 3 |
| 80 | 89 | 195 | 800 | 240 | 1395 | 10 | 3 |
| 100 | 108 | 215 | 1000 | 300 | 1655 | 10 | 3 |
ППР в форме прямой трубы
| DN | d, мм | D, мм | L1, мм | L2, мм | L, мм | DN до ППР | DN после ППР |
| 50 | 60 | 160 | 500 | 150 | 1055 | 10 | 3 |
| 65 | 76 | 180 | 650 | 195 | 1250 | 10 | 3 |
| 80 | 89 | 195 | 800 | 240 | 1545 | 10 | 3 |
| 100 | 108 | 215 | 1000 | 300 | 1805 | 10 | 3 |
| 125 | 133 | 245 | 1250 | 375 | 2130 | 10 | 3 |
| 150 | 159 | 280 | 1500 | 450 | 2555 | 10 | 3 |
| 200 | 219 | 335 | 2000 | 600 | 3205 | 10 | 3 |
