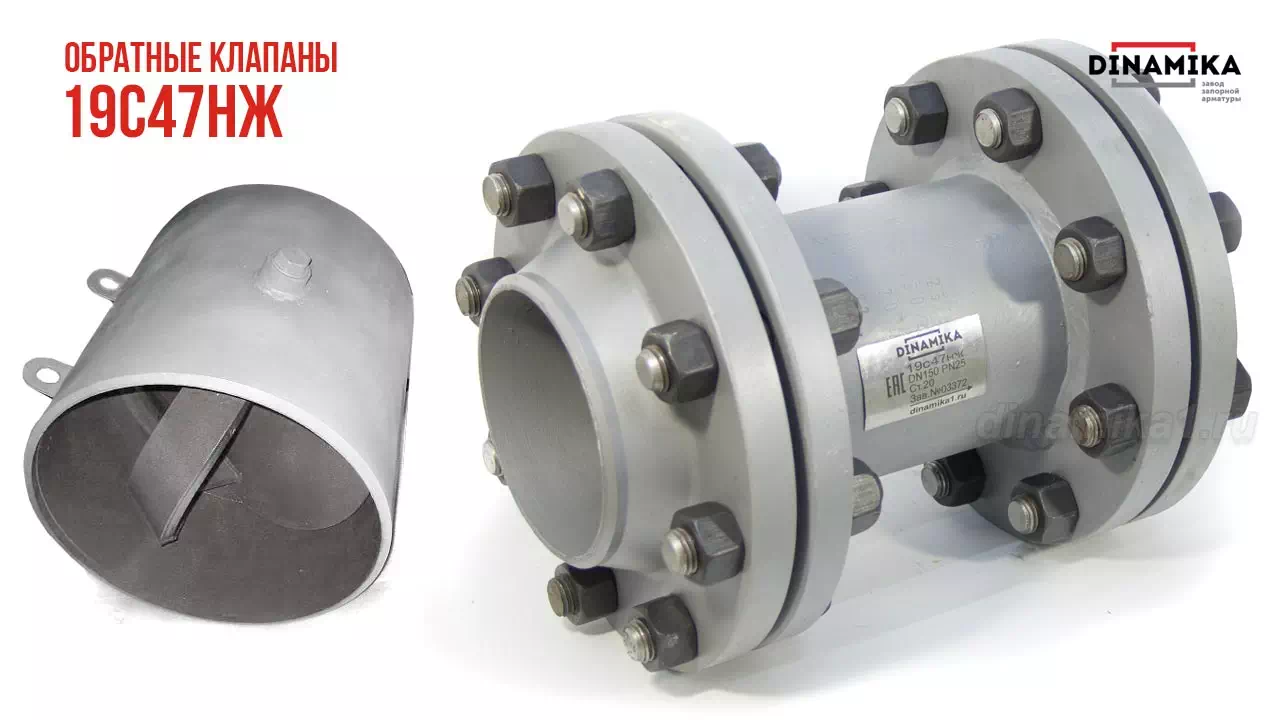

19с47нж клапан обратный
Клапан 19с47нж применяется в промышленных трубопроводах с транспортировкой неагрессивных сред с давлением до 6,3 МПа и температурой до +425 градусов Цельсия. Его отличительная особенность в конструкции затвора, который установлен на поворотной оси и снабжён аэродинамическим упором, позволяющим фиксировать полное открытие сечения, а также делает работу захлопки более плавной и устойчивой к гидроудару.
Клапан отлично зарекомендовал себя в эксплуатации с загрязнёнными средами на гидросистемах очистки, в системах трубопроводов насосного оборудования и в промышленных системах перекачки углеводородов. Номенклатура и цена 19с47нж клапанов
| Обозначение | Условное давление Ру (кг/см 2) | * Условный проход, Ду (мм) | ** Цена (руб) |
| 19с47нж | 25 | 150, 200, 300, 400, 500, 600 | По согласованию |
| 40 | |||
| *Условного прохода выше 600 мм и до 1200 мм изделия изготавливаются по специальному заказу. | |||
| **Цена 19с47нж согласуется по индивидуальному запросу на момент получения заявки, в процессе согласования чертежа изделия заказчиком и спецификации поставки. | |||

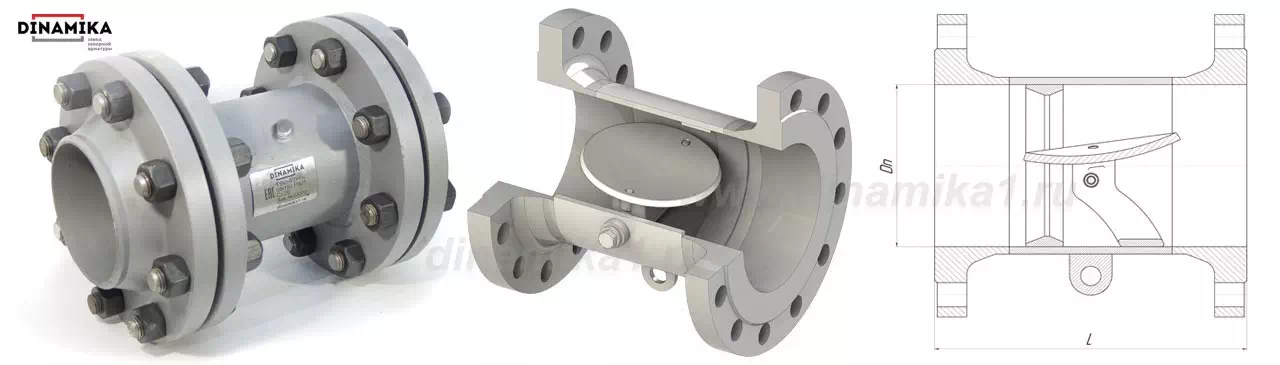

Фланцевый клапан 19с47нж
Фланцевый тип клапана 19с47нж имеет корпус с приваренными фланцами, комплектуется по желанию заказчика ответными фланцами (КОФ). Присоединение очень популярное и стандартизированное, соединение отличается удобством технического обслуживания.
19с47нж с фланцевым присоединением
| Обозначнение | Условный проход | Условное давление | Размер | Вес |
| Dn (мм) | Ру (кг/см 2) | L (мм) | не более (кг) | |
| фланцевый 19с47нж Ду150 | 150 | До 63 | 250 | 45 |
| фланцевый 19с47нж Ду200 | 200 | 250 | 76 | |
| фланцевый 19с47нж Ду300 | 300 | 350 | 190 | |
| фланцевый 19с47нж Ду400 | 400 | 500 | 335 | |
| фланцевый 19с47нж Ду500 | 500 | 550 | 470 | |
| фланцевый 19с47нж Ду600 | 600 | 650 | 660 |
Фланцевые обратные клапаны поворотного типа на давление до 40 кг/см 2 изготавливаются в стандартном исполнении уплотнительных поверхностей фланца тип «В» согласно ГОСТ 33259-2015.

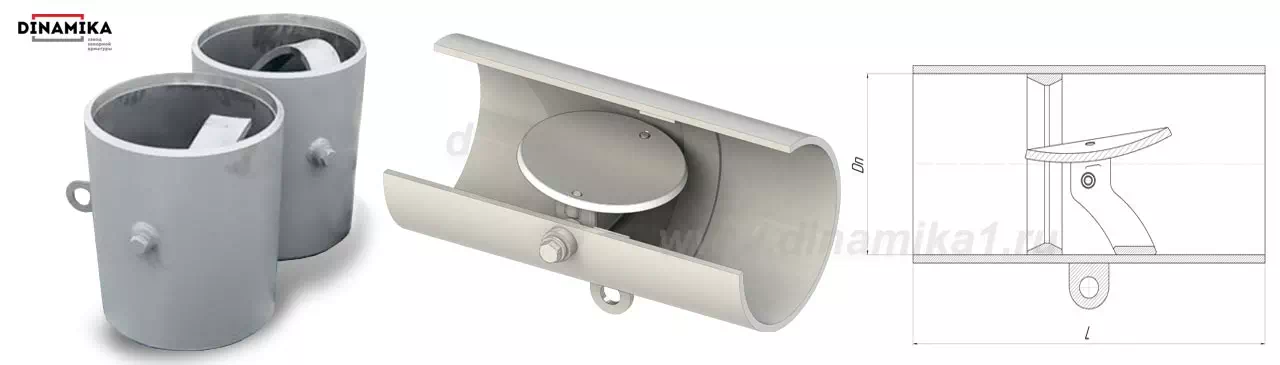

19с47нж под приварку
19с47нж под приварку монтируют на трубопроводные гидросистемы, где требуется высокая герметизация присоединения в совокупности с длительной эксплуатацией трубопровода и минимальным техническим обслуживанием.
19с47нж приварной
| Обозначнение | Условный проход | Условное давление | Размер | Вес |
| Dn (мм) | Ру (кг/см 2) | L (мм) | не более (кг) | |
| Под приварку 19с47нж Ду150 | 150 | До 63 | 200 | 18 |
| Под приварку 19с47нж Ду200 | 200 | 250 | 26 | |
| Под приварку 19с47нж Ду300 | 300 | 350 | 76 | |
| Под приварку 19с47нж Ду400 | 400 | 450 | 120 | |
| Под приварку 19с47нж Ду500 | 500 | 550 | 240 | |
| Под приварку 19с47нж Ду600 | 600 | 650 | 340 |
19с47нж характеристики
Таблица характеристик 19с47нж клапанов обратных поворотных
| Классификация | Стальной обратный клапан с затвором поворотного типа с аэродинамическим упором | ||
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | ||
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | ||
| Класс герметичности по ГОСТ 9544-2015. | «B» | ||
| Общепромышленное обозначение | 19с47нж | 19лс47нж | |
| Климатическое исполнение | У | ХЛ | |
| Температура окружающей среды | от -40°С до +40°С | от -60°С до +40° | |
| Температура рабочей среды | от -40°С до +425° | от -60°С до +425° | |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси | ||
| Условное давление (кг/см 2) | 40; 63 | ||
| Условный проход (мм) | 150, 200, 300, 400, 500, 600 (выше 600 мм – изготовление по специальному заказу) | ||
| Материалы исполнения | Корпусные детали | Ст.20 | 09Г2С |
| Наплавка уплотнительных поверхностей седла и затвора | Э-07Х20Н9-ОЗЛ-8 | ||
| Фланец, КОФ | Ст.20 | 09Г2С | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей по ГОСТ 33259-2015 | ||
| под приварку | |||
| Монтаж | По стрелке на корпусе, горизонтально и вертикально направлением потока снизу-вверх | ||
Показатели надёжности и гарантия
| Назначенный срок службы, до | 30 лет |
| Установленный средний ресурс | 3000 циклов |
| Средняя наработка на отказ | 750 циклов |
| Гарантия производителя | 12 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
