Цены на обратные клапаны АСТА ОК143
| Артикул | Серия | Тип присоединения | Материал корпуса |
PN, бар |
DN, мм |
Цена, ЕВРО с НДС |
| ОК143.015 | ОК143 | ф/ф | нержавеющая сталь AISI 304 | 40 | 15 | 245,35 |
| ОК143.020 | 20 | 274,68 | ||||
| ОК143.025 | 25 | 334,31 | ||||
| ОК143.032 | 32 | 400,78 | ||||
| ОК143.040 | 40 | 455,52 | ||||
| ОК143.050 | 50 | 557,18 | ||||
| ОК143.065 | 65 | 795,69 | ||||
| ОК143.080 | 80 | 939,38 | ||||
| ОК143.100 | 100 | 1 600,17 | ||||
| ОК143.125 | 125 | 2 308,86 | ||||
| ОК143.150 | 150 | 2 784,90 | ||||
| ОК143.200 | 200 | 4 860,13 | ||||
| ОК143.250 | 250 | по запросу | ||||
| ОК143.300 | 300 | по запросу | ||||
Примечания:
изготовление с фланцами других исполнений или под приварку — стоимость по запросу;
изготовление из нержавеющей стали AISI 316 — стоимость по запросу.
Скачать полное описание
Технические характеристики
| Номинальный диаметр DN | 15-300 |
| Условное давление PN | 40 бар |
| Температура рабочей среды | От -60 °С до 350 °С |
| Рабочая среда | Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана |
| Давление открытия | 0,1 бар |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Ограничения приминения
| Давление рабочей среды | Максимальная температура рабочей среды |
| 21,9 бар | 350 °С |
| 22,7 бар | 300 °С |
| 25,5 бар | 200 °С |
| 30,3 бар | 100 °С |
| 36,8 бар | 50 °С |

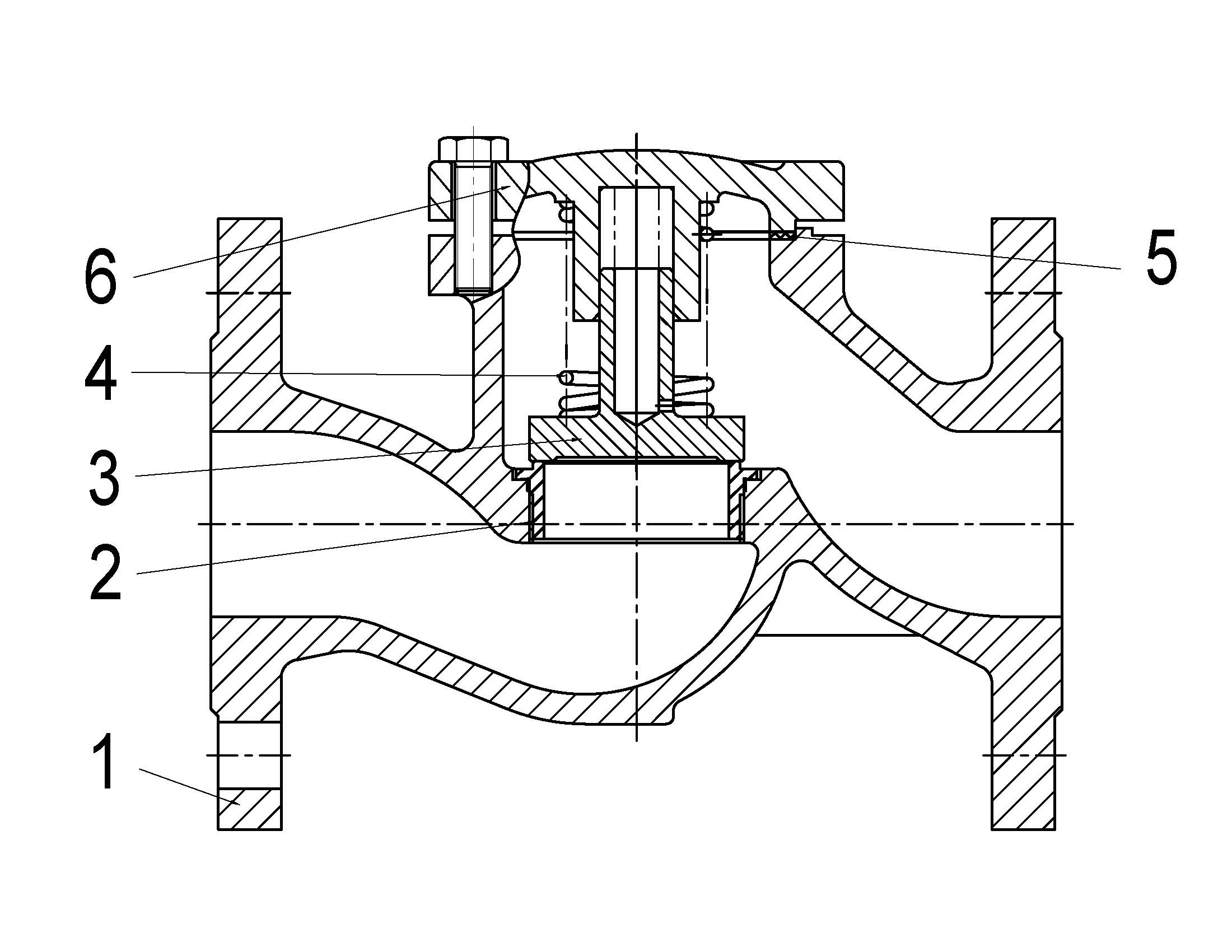

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь SS 304 |
| 3 | Диск | Нержавеющая сталь SS 304 |
| 4 | Пружина | Нержавеющая сталь SS 304 |
| 5 | Уплотнение корпуса | Графит + Нержавеющая сталь SS 304 |
| 6 | Крышка корпуса | Нержавеющая сталь SS 304 |

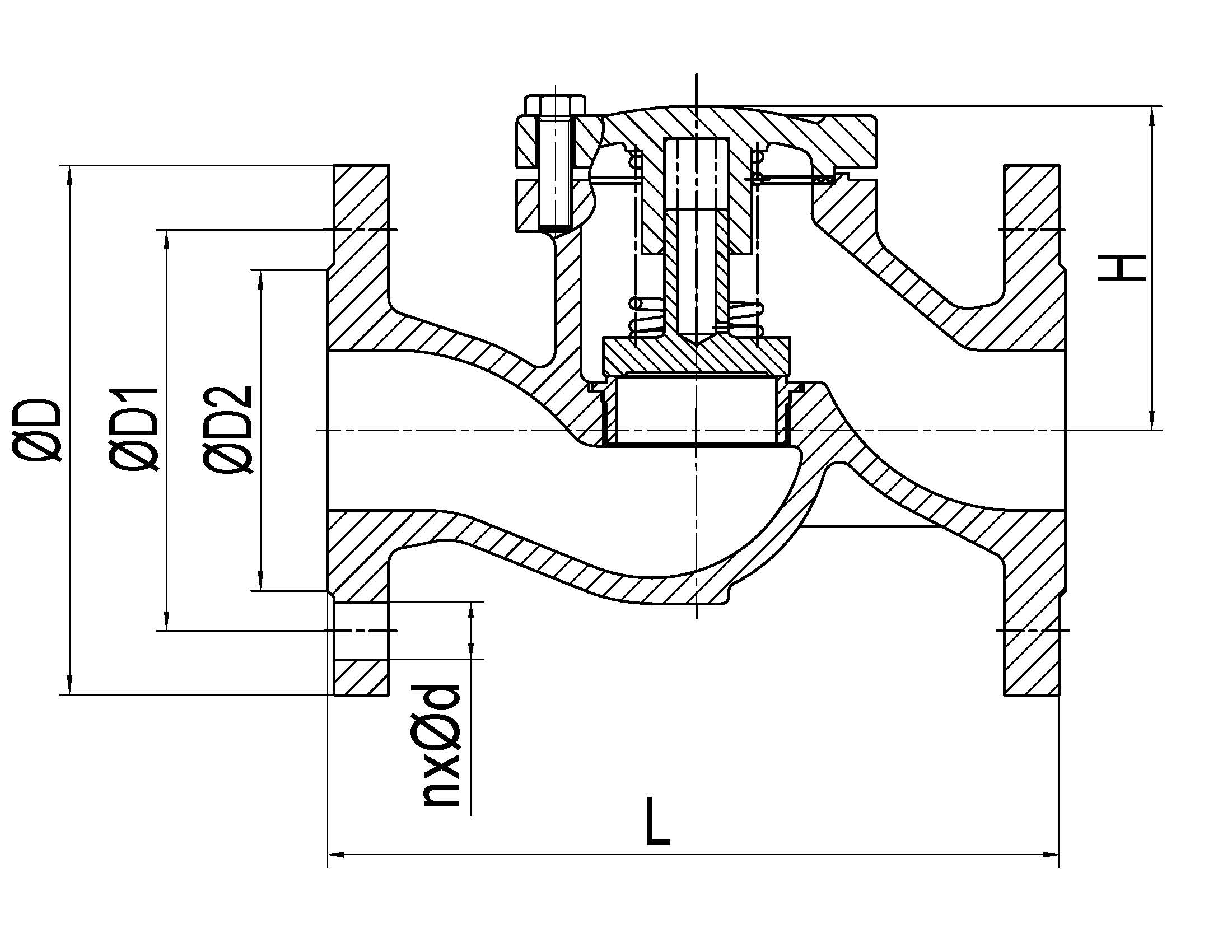

Массогабаритные характеристики
| DN | L, мм | H, мм | ØD,мм | ØD1,мм | ØD2,мм | n х Ød, мм | Kvs, м3/ч | Масса, кг |
| 15 | 130 | 70 | 95 | 65 | 45 | 4х14 | 4,5 | 3,8 |
| 20 | 150 | 70 | 105 | 75 | 58 | 4х14 | 8,1 | 4,9 |
| 25 | 160 | 80 | 115 | 85 | 68 | 4х14 | 12,5 | 5,9 |
| 32 | 180 | 80 | 140 | 100 | 78 | 4х18 | 20,6 | 7,1 |
| 40 | 200 | 90 | 150 | 110 | 88 | 4х18 | 32,2 | 10,4 |
| 50 | 230 | 95 | 165 | 125 | 102 | 4х18 | 57,0 | 12,3 |
| 65 | 290 | 125 | 185 | 145 | 122 | 8х18 | 84,9 | 22,7 |
| 80 | 310 | 135 | 200 | 160 | 138 | 8х18 | 127,0 | 28,5 |
| 100 | 350 | 150 | 235 | 190 | 162 | 8х22 | 225,9 | 40,0 |
| 125 | 400 | 180 | 270 | 220 | 188 | 8х26 | 338,0 | 64,0 |
| 150 | 480 | 240 | 300 | 250 | 218 | 8х26 | 484,2 | 90,0 |
| 200 | 600 | 280 | 375 | 320 | 285 | 12х30 | 835,6 | 170,0 |
| 250 | 730 | 320 | 450 | 385 | 345 | 12х33 | 1255,9 | 240,0 |
| 300 | 850 | 395 | 515 | 450 | 410 | 16х33 | 1810,9 | 370,0 |
