Цены на обратные клапаны АСТА ОК352
| Артикул | Серия | Тип присоединения | Материал корпуса |
PN, бар |
DN, мм |
Цена,ЕВРО с НДС |
| ОК352.015 | ОК352 | м/ф | нержавеющая сталь AISI316 | 25 | 15 | 37,78 |
| ОК352.020 | 20 | 37,78 | ||||
| ОК352.025 | 25 | 37,78 | ||||
| ОК352.032 | 32 | 44,68 | ||||
| ОК352.040 | 40 | 49,57 | ||||
| ОК352.050 | 50 | 56,97 | ||||
| ОК352.065 | 65 | 80,42 | ||||
| ОК352.080 | 80 | 108,91 | ||||
| ОК352.100 | 100 | 151,05 | ||||
| ОК352.125 | 125 | 235,03 | ||||
| ОК352.150 | 150 | 315,84 | ||||
| ОК352.200 | 200 | 693,50 | ||||
| ОК352.250 | 250 | по запросу | ||||
| ОК352.300 | 300 | по запросу |
Скачать полное описание
Технические характеристики
| Номинальный диаметр DN | 15-300 |
| Условное давление PN | 25 бар |
| Температура рабочей среды | От -60 °С до 200 ° |
| Рабочая среда | Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана |
| Давление открытия | 10 – 50 мбар |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды | Максимальная температура рабочей среды |
| 16,5 бар | 200 °С |
| 17,8 бар | 150 °С |
| 19,5 бар | 100 °С |
| 22,3 бар | 50 °С |

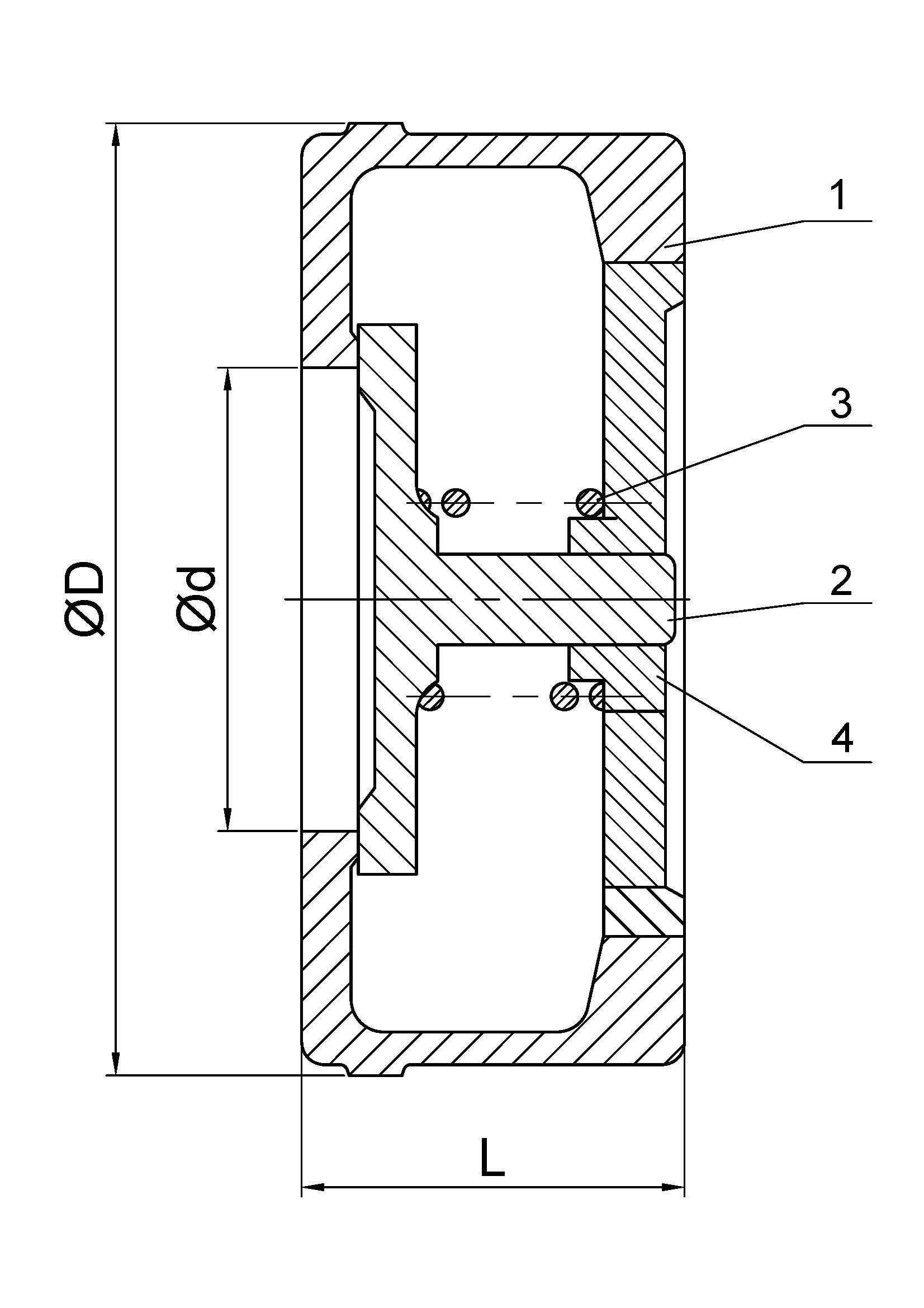

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь SS 316 |
| 2 | Диск | Нержавеющая сталь SS 316 |
| 3 | Пружина | Нержавеющая сталь SS 316 |
| 4 | Корпус | Нержавеющая сталь SS 316 |
Массогабаритные характеристики
| DN | L, мм | øD, мм | ød, мм | Kv, м3/час | Масса, кг |
| 15 | 27,5 | 51 | 15 | 2,5 | 0,3 |
| 20 | 28 | 61 | 20 | 5 | 0,3 |
| 25 | 28 | 70 | 25 | 9 | 0,4 |
| 32 | 30 | 79 | 32 | 18 | 0,5 |
| 40 | 36 | 88 | 40 | 29 | 0,6 |
| 50 | 40 | 108 | 50 | 45 | 1,0 |
| 65 | 49 | 125 | 65 | 75 | 1,6 |
| 80 | 57 | 137,5 | 80 | 115 | 2,3 |
| 100 | 68,5 | 166,5 | 100 | 190 | 2,9 |
| 125 | 78,5 | 191 | 125 | 320 | 4,4 |
| 150 | 95 | 221 | 150 | 380 | 6,5 |
| 200 | 108 | 267 | 200 | 550 | 8,0 |
| 250 | 132 | 320 | 250 | 900 | 24,5 |
| 300 | 150 | 380 | 300 | 1350 | 35,0 |
