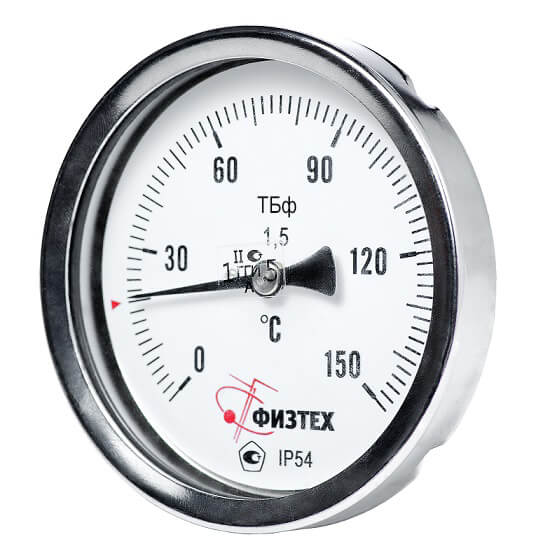

Общетехнические биметаллические термометры ТБф-120 d.80
Общетехнические биметаллические термометры ТБф-120 d.80
Общетехнические биметаллические термометры ТБф-120 d.80
Общетехнические биметаллические термометры ТБф-120 d.80

Общетехнические биметаллические термометры ТБф-120 d.80

ФИЗТЕХ
Доступность:

Нет в наличии
Номинальный диаметр корпуса
80 мм

Класс точности
1,5

Степень пылевлагозащиты
IP54

Присоединительная резьба на штоке (термобаллоне)
нет

Межповерочный интервал — 3 года
Сроки доставки — до 2 месяцев

В зависимости от размера заказа предоставляются скидки

Цена по запросу

  • Характеристики
    Общетехнические биметаллические термометры ТБф-120 d.80 предназначены для измерения температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу измерительного механизма и отображения измеренных значений на показывающем устройстве.

    ВАЖНО! При измерении температуры агрессивных сред термометр комплектуется гильзой из нержавеющей стали с посадочным диаметром 14 мм.

    ТУ 26.51.51-402-64115539-2019

    Номинальный диаметр корпуса
    80 мм

    Класс точности
    1,5

    Степень пылевлагозащиты
    IP54

    Присоединительная резьба на штоке (термобаллоне)
    нет

    Присоединительная резьба на гильзе
    – G1/2 (базовая)
    – M20*1,5
    – 1/2NPT

    Размер квадрата под ключ, мм
    19 мм

    Материал штока (термобаллона)
    нержавеющая сталь

    Материал гильзы
    – медный сплав (базовый)
    – нержавеющая сталь (по заказу)

    Устойчивость к климатическим воздействиям
    УХЛ1 по ГОСТ по ГОСТ 15150-69

    Диапазон температуры окружающей среды, оС
    от -70 до +60 оС

    Виброзащищенность
    группа N2 по ГОСТ 52931-2008

    Средний срок службы
    8 лет

    Масса не более
    0,5 кг

    Материал корпуса
    коррозийностойкая (покрытая) сталь

    Обечайка
    байонетная

    Стекло
    техническое

    Расположение штока (термобаллона) с указанием его диаметра в мм.
    – ОШ*6 (осевое, сзади)
    – РШ*6 (радиальное, снизу)

    Длина гильзы в комплекте
    по заказу потребителя, согласно утвержденного прайс-листа

    Посадочный диаметр в гильзу
    14 мм

    Рабочее давление измеряемой среды
    – на гильзе из медного сплава: 6,3 МПа
    – на гильзе из нержавеющей стали: 25 МПа

    Чувствительный элемент
    биметаллическая спираль

    Регулировка
    – РШ: на штоке (термобаллоне)
    – ОШ: на корпусе с тыльной стороны

    Циферблат
    алюминиевый сплав, окрашенный в белый цвет

    Варианты поставки
    – с гильзой из медного сплава (базовый)
    – с гильзой из нержавеющей стали (по заказу)

  • Диапазон показаний

    Возможные диапазоны показаний термометра, С0 *
    ТБф-120 d.80 IP54 -30…0…70 °С;
    -40…0…60 °С;
    -50…0…50 °С;
    0…60, 80, 100, 120, 150, 160, 200, 250, 300, 350, 400, 450 °С.

    * наценки за исполнения и ограничения на производство в разделе прайсы.

  • Длина штока

    Возможные монтажные длины защитных гильз термометра, мм *
    ТБф-120 d.80 IP54 U46, 64, 100, 150, 200, 250, 300, 350, 400.

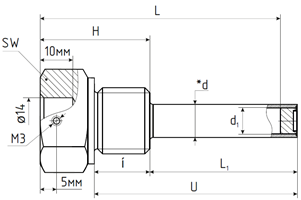

                                Шток ТБф-120                                                  ГЗЛ-РТ (G1/2) для ТБф-120                       ГЗЛ-РТ (М20*1,5; 1/2NPT), ГЗ-РТ для ТБф-120

    * для данной модели защитная гильза является обязательной частью.
    ВАЖНО! Прибор поставляется только в комплекте с защитной гильзой, без гильзы не используется. Монтажная (внешняя) длина гильзы считается от опорной поверхности и включает в себя резьбовое присоединение к процессу или другому оборудованию. Монтажная длина штока имеет значение только для определения того, какая гильза может быть использована в комплекте с данным прибором. Опорной поверхностью, для определения монтажной длины штока, является нижний край не резьбового соединительного элемента.

  • Гарантии

    Гарантийный срок эксплуатации – 36 месяцев со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.

    Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
