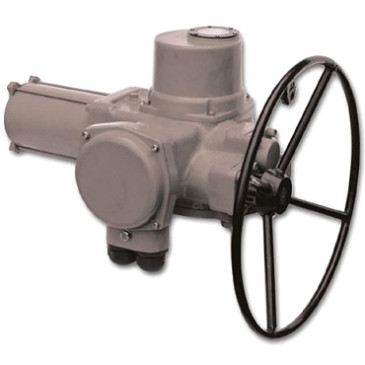

Однооборотный взрывозащищенный электропривод ГЗ-ОФВ-12000/75 380В

Характеристики

Однооборотные взрывозащищенные электроприводы с двусторонней муфтой ограничения крутящего момента с маркировкой взрывозащиты 1ЕхdIIBТ4 (тип присоединения к арматуре – по ISO 5211), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности. Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002 в помещениях и на открытом воздухе под навесом, в соответствии с требованиями раздела 7 Правил устройства электроустановок (ПЭУ) для оборудования с маркировкой взрывозащиты 1ЕхdIIBT4.
Параметры электропривода – ГЗ-ОФВ 380 В Тип электропривода – Однооборотный Крутящий момент электропривода – 12000 Нм Время цикла (поворот на 90°) – 75 сек Наличие ручного дублера – штурвал ○ Номинальный потребляемый ток – 5.4 А ○ Напряжение питания – 380В Напряжение питания концевых выключателей – 380В Сигнал управления – ON/OFF Тип ISO фланца – F25 Датчик обратной связи – Концевые выключатели Степень защиты корпуса IP – 65 Наличие взрывозащиты привода – есть Наличие тепловой защиты двигателя – есть Вес – 280 кг Страна производитель – Россия	Однооборотный взрывозащищенный электропривод ГЗ-ОФВ-12000/75 380В
Габаритные и установочные размеры электропривода ГЗ-ОФВ 380 В Длина электропривода S1 – 660 мм Высота электропривода S2 -352 мм Ширина электропривода S3 – 545 мм Диаметр штурвала S4 – 500 мм
Эскиз электропривода ГЗ-ОФВ 380 В вид спереди без штурвала	Эскиз электропривода ГЗ-ОФВ 380 В вид сверху
Электрическая схема подключения электропривода ГЗ-ОФВ 380 В
