Технические характеристики
| Номинальный диаметр, DN | 50 – 150 |
| Условное давление, PN | 16 бар |
| Максимальная температура рабочей среды | 300 °C |
| Рабочая среда | Пар / конденсат |
| Направление потока | Горизонтально/ горизонтально |
| (вход/выход) | Горизонтально / вертикально |
| Материал | Сталь 20 |
| Тип присоединения | Фланцевый по ГОСТ 33259–2015, резьбовой, под приварку |
Массогабаритные характеристики

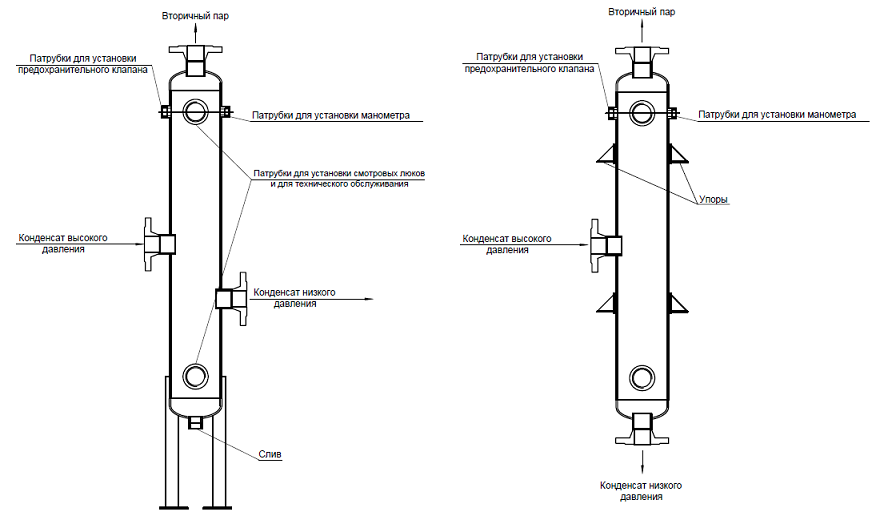

Исполнение на стойках – АСТА ОП-01 Исполнение на опорах – АСТА ОП-02
| Тип отделителя | ОП06 | ОП08 | ОП12 | ОП16 | ОП18 | |
| Габаритные размеры | A, мм | 1400 | 1500 | 1540 | 1660 | 1980 |
| A1, мм | 1200 | 1300 | 1340 | 1460 | 1760 | |
| B, мм | 155 | 210 | 265 | 310 | 330 | |
| C, мм | 170 | 220 | 325 | 426 | 426 | |
| h1, мм | 600 | 610 | 630 | 730 | 765 | |
| h2, мм | 635 | 645 | 660 | 725 | 755 | |
| h3, мм | 800 | 810 | 830 | 930 | 965 | |
| I1, мм | – | – | – | – | 485 | |
| I2, мм | 853 | 908 | 908 | 990 | – | |
| Вход пароводянной смеси | DN1, мм | 50 | 80 | 100 | 150 | 150 |
| Выход конденсата низкого давления | DN2, мм | 50 | 50 | 50 | 80 | 80 |
| Выход пара вторичного вскипания | DN3, мм | 50 | 80 | 100 | 150 | 150 |
| Размеры дополнительных патрубков | G1, мм | 3/4“ | 1″ | 1 1/2“ | 1 1/2“ | 2″ |
| G2, мм | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| G3, мм | 2″ | 2″ | 2″ | 2″ | 2″ | |
| G4, мм | 1″ | 1″ | 1″ | 1 1/2“ | 1 1/2“ | |
| Объем, м3 | 0,018 | 0,035 | 0,085 | 0,15 | 0,2 | |
| Масса, кг | 36 | 56 | 92 | 146 | 195 | |
