ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ ПТРБ-1 / ПТРБ-2 / ПТРБ-3 / ПТРБ-4
Пластинчатые разборные теплообменники предназначены для применения в системах отопления, горячего водоснабжения (ГВС), вентиляция и в различных технологических теплообменных процессах с температурой рабочих сред -10…+150 °С и давлением до 1,6 МПа (16 атм)
Пластинчатые теплообменники осуществляют передачу тепла через тонкие (0,4 — 0,7 мм) гофрированные пластины из нержавеющей стали EN 1.4301 (AISI 304), прокладки пластин для теплообменников — из резины EPDM.
Типы пластинчатых теплообменников
- пластинчатые теплообменники одноходовые,
- пластинчатые теплообменники двухходовые,
- пластинчатые теплообменники трехходовые.
Модификации теплообменного оборудования с учетом мощности:
- «ПТРБ-1» мощностью до 0,2 Гкал/ч, Vмакс до 8 м3/ч,
- «ПТРБ-2» мощностью до 1 Гкал/ч, Vмакс до 40 м3,
- «ПТРБ-3» мощностью до 2,5 Гкал/ч, Vмакс до 100 м3/ч,
- «ПТРБ-4» мощностью до 4 Гкал/ч, Vмакс до 160 м3/ч.
Области применения пластинчатых теплообменников «ПТРБ»
ЖКХ: горячее водоснабжение (ГВС); системы отопления; отопление и ГВС коттеджей и административных зданий; индивидуальные тепловые пункты (ИТП); центральные тепловые пункты (ЦТП) групп домов и микрорайонов.
Пищевая промышленность: для пастеризаторов, охладителей молока, пива, масла.
Машиностроение: СОЖ; сборочные цеха; машиностроение.
Устройство и принцип работы пластинчатого теплообменника:

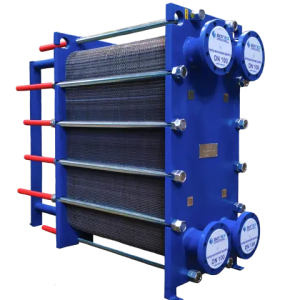

Пластинчатые теплообменники «ПТРБ» состоят из передней неподвижной и задней подвижной стальных плит. Между плитами стянуты пластины с прокладками. Они имеют две направляющие, при помощи двух направляющих пластины устанавливаются в нужном положении.
В теплообменнике пластины стягиваются до необходимого размера стяжными шпильками и имеют пластины, которые развернуты одна за другой на 180°. В результате чего между пластинами образуются каналы, создающие турбулентный поток жидкости. Установка пластин в теплообменники обеспечивает чередование каналов с греющей и нагреваемой средой. Оборудование марки «ПТРБ» обеспечивают процесс теплообмена (нагрева и/или охлаждения). В процессе теплообмена жидкости движутся навстречу друг другу в противотоке.
В теплообменниках «ПТРБ» присоединительные патрубки находятся как на неподвижной плите (одноходовые «ПТРБ»), так и на подвижной плите (двухходовые «ПТРБ», трехходовые «ПТРБ»). Мощность пластинчатого теплообменника зависит от размера и количества пластин.
Теплообменное оборудование проходит обязательное гидравлическое испытание. Гидравлические испытания обеспечивают контроль высокого качества поставляемого заказчику оборудования.
