| ТУ 4211-054-02566540-2006
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТПП 0201 |
|
диапазон измеряемых температур, °C |
0…+1250 |
|
номинальная статическая характеристика (НСХ) |
ПП(S) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
7 |
|
степень защищенности от пыли и воды |
IP00 |
|
изоляция рабочего спая |
изолирован |
|
материал термоэлектродов |
(+) Пр-10 Ø 0.3 (-) ПлТ Ø 0.3 |
|
устойчивость к вибрации |
группа исп. L2 |
|
вид климатического исполнения |
У3 |
НАЗНАЧЕНИЕ:
- для кратковременных измерений температуры в воздушной среде:
- для 1100°С…1200°С не более 30 мин.
- для 1200°С…1250°С не более 20 мин.;
- а также для контроля термопар в процессе эксплуатации.
Время погружения в зону высоких температур не менее 10 мин. со скоростью погружения не более 6 см/мин.
|

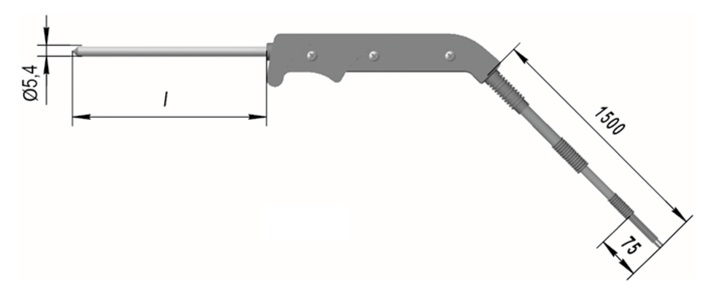

Рис.1 |
||
|
|
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
СХЕМА СОЕДИНЕНИЙ |
|
-00 |
500 |
|
|
-01 |
630 |
|
|
-02 |
800 |
|
|
-03 |
1000 |
|
|
-04 |
1250 |
|
|
-05 |
1500 |
|
|

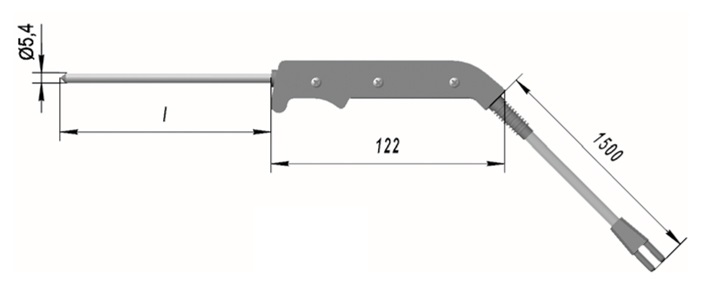

Рис.2 |
||
|
|
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
СХЕМА СОЕДИНЕНИЙ |
|
-06 |
500 |
|
|
-07 |
630 |
|
|
-08 |
800 |
|
|
-09 |
1000 |
|
|
-10 |
1250 |
|
|
-11 |
1500 |
|
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Преобразователь термоэлектрический ТПП 0201-01»
