| ТУ 4211-027-02566540-2005
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9703 |
ТСМ 9703 |
|
диапазон измеряемых температур, °C |
-60…+200 |
-60…+180 |
|
номинальная статическая характеристика |
50П; 100П; 500П |
50М; 100М |
|
класс допуска |
В, С |
|
|
время термической реакции, с |
1 |
|
|
степень защиты от пыли и воды |
IP00 |
|
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 (1,3910) |
0,00428 (1,4280) |
|
диапазон условных давлений, МПа |
— |
|
|
устойчивость к вибрации |
группа исп.L3 |
|
|
вид климатического исполнения |
У3 |
|
Термометр представляет собой гибкое основание с закрепленным на нем чувствительным элементом.

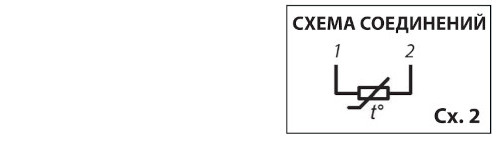

ВЫВОДЫ: провод МГТФ.
СПОСОБ КРЕПЛЕНИЯ: приклеивание (клей К-300, К-400, КЛТ-30), механический прижим.
СРЕДНЯЯ НАРАБОТКА ДО ОТКАЗА: не менее 50 000 ч.
МИНИМАЛЬНЫЙ ДИАМЕТР ПОВЕРХНОСТИ ДЛЯ ПРИКЛЕИВАНИЯ: 20 (для всех исполнений)
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
НСХ |
Класс допуска |
Размеры, мм |
Диапазон измеряемых температур, °С |
||
|
В |
L |
L1 |
||||
|
ТСП |
||||||
|
-00 |
50П |
В |
10 |
15 |
215 |
-60…+200 |
|
-01 |
С |
|||||
|
-02 |
100П |
В |
15 |
20 |
220 |
|
|
-03 |
С |
|||||
|
-04 |
500П |
В |
30 |
40 |
240 |
|
|
-05 |
С |
|||||
|
ТСМ |
||||||
|
-06 |
50М |
В |
20 |
25 |
225 |
-60…+150 |
|
-07 |
С |
-60…+180 |
||||
|
-08 |
100М |
В |
25 |
35 |
235 |
-60…+150 |
|
-09 |
С |
-60…+180 |
||||
|
ТСП |
||||||
|
-10 |
1000П |
В |
30 |
40 |
240 |
-60…+200 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Термометр сопротивления ТСП 9703-03»
Вопросы — Ответы
Алексей (не проверено)
Здравствуйте!
Я правильно понял, что датчик можно просто приклеить?
etalon
Здравствуйте!
Да, всё верно, датчик можно приклеить.
сергей (не проверено)
минимальный диаметр цилиндра для установки тсп 9703 -02
etalon
Здравствуйте! Минимальный диаметр 20 для всех исполнений.
