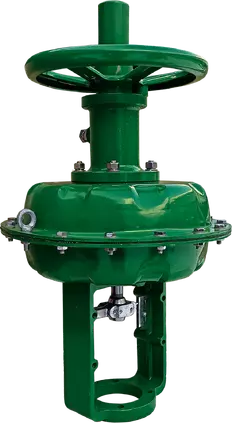

Пневматический мембранный исполнительный механизм (МИМ)

Назначение

Пневматические мембранные исполнительные механизмы (МИМ) предназначены для управления запорными и регулирующими клапанами в соответствии с входным пневматическим сигналом. Применяются в системах автоматического управления технологическими процессами ЖКХ, химической, нефтехимической и других отраслей промышленности.

Исполнением МИМ

НЗ – «нормально закрытый», при повышении давления в системе, клапан под управлением МИМ открывается.
НО – «нормально открытый», при повышении давления в системе, клапан под управлением МИМ закрывается

Нормально закрытый (НЗ)

Нормально открытый (НО)

Рпр – давление потока среды на подающем трубопроводе
Р – управляющий воздушный сигнал

Дополнительное навесное оборудование

Мембранные исполнительные механизмы могут комплектоваться блоками ручного управления и блоками автоматизации (электропневмопозиционером или цифровым электропневмопозиционером).
Позиционер предназначен для управления подачей сжатого воздуха к исполнительному устройству таким образом, чтобы обеспечить соответствие между величиной электрического тока на входе позиционера и углом отклонения рычага обратной связи, соединенного с исполнительным устройством. Позиционер применяется для пропорционального управления перемещением исполнительных устройств как с малым линейным ходом, например, клапанов мембранного типа, так и с вращательным движением, например, крановых задвижек трубопроводов.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики и размеры
Наименование мембранного исполнительного механизма	МИМ 200*		МИМ 250		МИМ 320		МИМ 400		МИМ 500*
	НО	НЗ	НО	НЗ	НО	НЗ	НО	НЗ	НО	НЗ
Диаметр заделки мембраны, мм	200		250		320		400		500
Эффективная площадь мембраны, см²	350		350		560		900		1400
Рабочий ход, мм	16		25		40		60		100
Перестановочный диапазон кгс/см²	0,02-0,1 0,04-0,2 0,8-2,4
Рабочее давление, max, МПа	0,25; 0,4; 0,6
Температура окружающей среды, °С	-10 до 60
Управляющая среда	Очищенный сжатый воздух

* изготовление по специальному заказу

Материалы основных деталей клапанов
Тип клапана	25с645нж	25лс645нж	25нж645нж
Корпус клапана	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
	РN 1,6; 2,5, 4,0* МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Уплотнение на плунжере	«Металл по металлу»
Уплотнение штока	До 220°С		До 350°С
	Модифицированный фторопласт (PTFE)		Графит ТРГ; сильфон*

* изготовление по специальному заказу

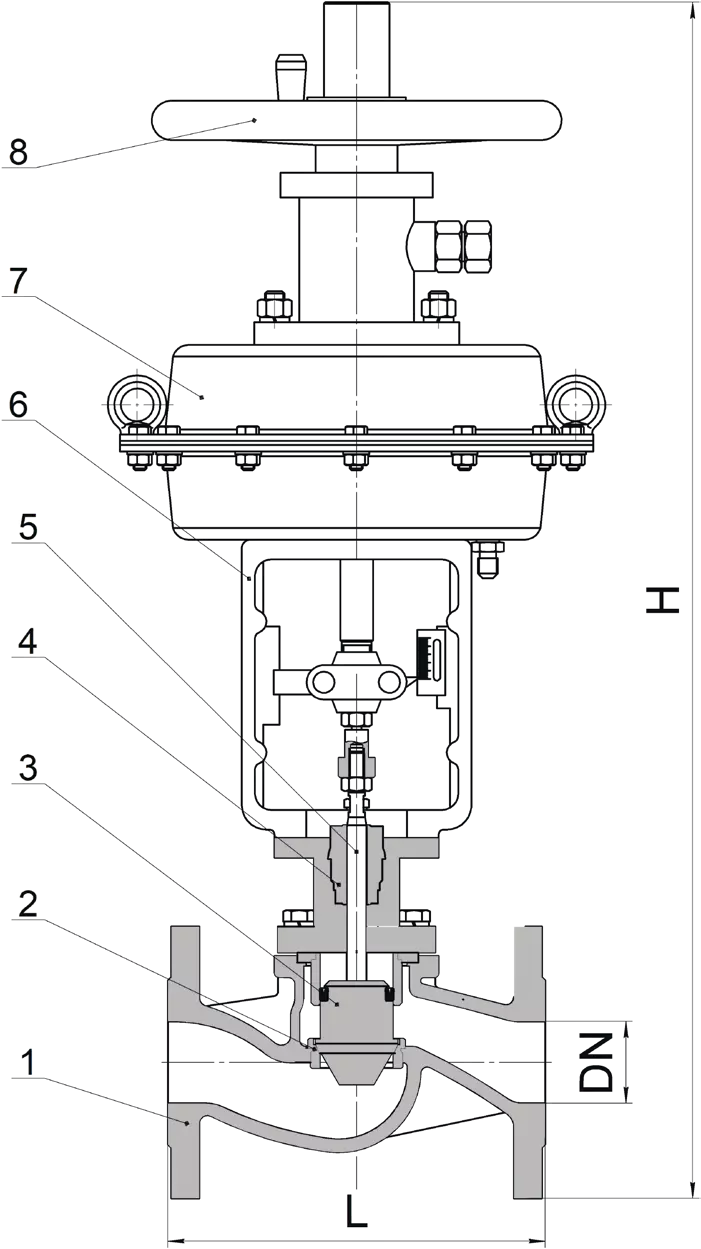

Устройство односедельного клапана с пневматическим МИМ

1&nbsp–&nbspкорпус
2&nbsp–&nbspседло
3&nbsp–&nbspплунжер
4&nbsp–&nbspсальниковый узел
5&nbsp–&nbspшток
6&nbsp–&nbspкронштейн пневмопривода
7&nbsp–&nbspпривод МИМ
8&nbsp–&nbspручной дублер
