Конденсатоотводчики

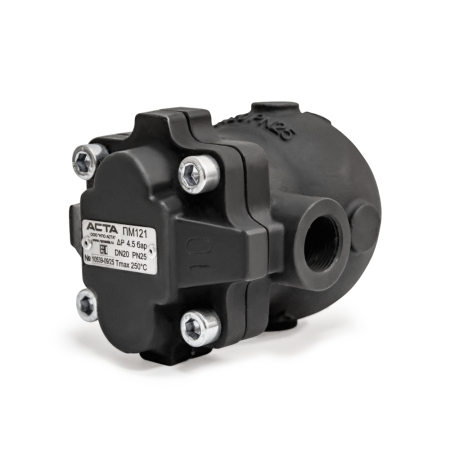

Поплавковые конденсатоотводчики АСТА ПМ121 DN15–20

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.

Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

Преимущества

Высокая пропускная способность

Встроенный термостатический воздухоотводчик

Широкий диапазон рабочих давлений и температур

Антикоррозионная обработка внутренней поверхности корпуса

Непрерывный отвод конденсата

Возможность смены ориентации потока

Эрозионный дефлектор

Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Опции

АСТА КДА – клапан для автоматического удаления конденсата из поплавковой камеры

АСТА БИК – байпасный игольчатый клапан для выпуска паровых пробок

АСТА ПВ – клапан для предотвращения образования вакуума

Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: Конденсатоотводчики

Полезные материалы:

Оставить заявку на подбор

Описание

Цены на поплавковые конденсатоотводчики АСТА ПМ121 / 123

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	ΔР макс, бар	DN, мм	Цена, ₽ с НДС
ПМ121.45.015	ПМ121	р/р	высокопрочный чугун ВЧ40	25	4,5	1/2″	24678,01
ПМ121.45.020					4,5	3/4″	27203,31
ПМ121.10.015					10	1/2″	24678,01
ПМ121.10.020					10	3/4″	27203,31
ПМ121.14.015					14	1/2″	24678,01
ПМ121.14.020					14	3/4″	27203,31

Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	ΔР макс, бар	DN, мм	Цена, ₽ с НДС
ПМ123.45.015	ПМ123	ф/ф	высокопрочный чугун ВЧ40	25	4,5	15	26535,17
ПМ123.45.020					4,5	20	27209,36
ПМ123.10.015					10	15	26535,17
ПМ123.10.020					10	20	27209,36
ПМ123.14.015					14	15	26535,17
ПМ123.14.020					14	20	27209,36

Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу

Скачать все цены на конденсатоотводчики АСТА

Скачать полное описание

Технические характеристики

Типоразмеры DN	½”-¾”
Номинальное давление PN	25 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально (Справа налево R-L)
	Вертикально (Сверху вниз)*
	Горизонтально (Слева направо (L-R)*
Тип присоединения	Внутренняя резьба G

*по запросу

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	100

Пропускная способность, кг/ч

DN	ΔP, бар	Перепад давления, бар
DN	ΔP, бар	0,1	0,5	1	2	4,5	6	8	10	14
½”-¾”	4,5	165	230	330	440	630	–	–	–	–
	10	110	150	200	280	400	460	520	595	–
	14	80	120	150	220	320	380	425	480	550

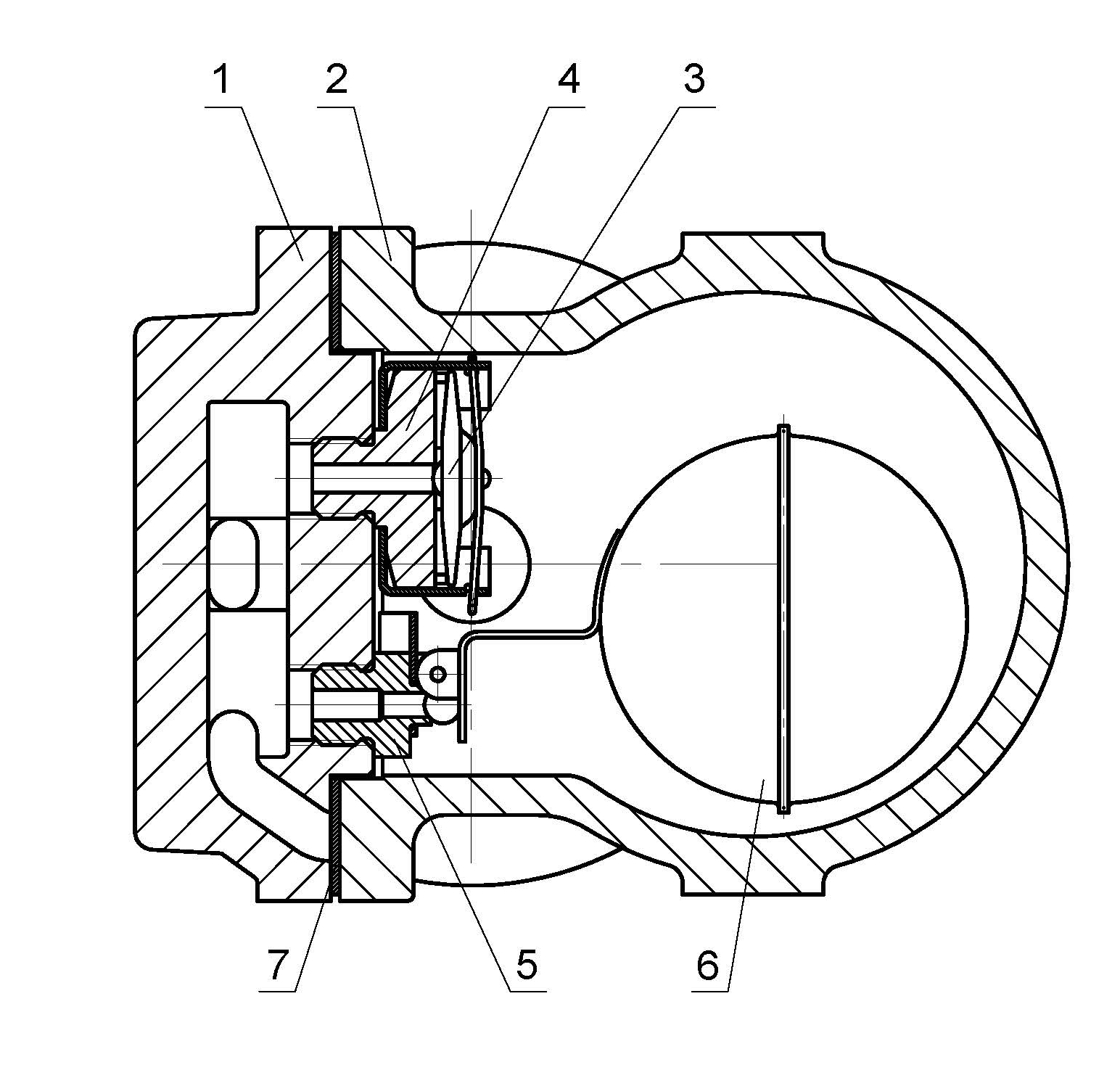

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Поплавок	Нержавеющая сталь 08Х18Н10
7	Прокладка корпуса	Графит
