Поплавковые конденсатоотводчики АСТА ПМ121 и ПМ123 DN15–20

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.

Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

Преимущества

Высокая пропускная способность

Встроенный термостатический воздухоотводчик

Широкий диапазон рабочих давлений и температур

Антикоррозионная обработка внутренней поверхности корпуса

Непрерывный отвод конденсата

Возможность смены ориентации потока

Эрозионный дефлектор

Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Опции

АСТА КДА – клапан для автоматического удаления конденсата из поплавковой камеры

АСТА БИК – байпасный игольчатый клапан для выпуска паровых пробок

АСТА ПВ – клапан для предотвращения образования вакуума

Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на поплавковые конденсатоотводчики АСТА ПМ121 / 123

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	ΔР макс, бар	DN, мм	Цена, ₽ с НДС
ПМ121.45.015	ПМ121	р/р	высокопрочный чугун ВЧ40	25	4,5	1/2″	24 273,45
ПМ121.45.020					4,5	3/4″	26 757,35
ПМ121.10.015					10	1/2″	24 273,45
ПМ121.10.020					10	3/4″	26 757,35
ПМ121.14.015					14	1/2″	24 273,45
ПМ121.14.020					14	3/4″	26 757,35

Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	ΔР макс, бар	DN, мм	Цена, ₽ с НДС
ПМ123.45.015	ПМ123	ф/ф	высокопрочный чугун ВЧ40	25	4,5	15	26 100,17
ПМ123.45.020					4,5	20	26 763,30
ПМ123.10.015					10	15	26 100,17
ПМ123.10.020					10	20	26 763,30
ПМ123.14.015					14	15	26 100,17
ПМ123.14.020					14	20	26 763,30

Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу

Скачать все цены на конденсатоотводчики АСТА

Цена по запросу.

Скачать полное описание

Технические характеристики

Типоразмеры DN	15-20
Номинальное давление PN	25 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально (Справа налево R-L)
	Вертикально (Сверху вниз)*
	Горизонтально (Слева направо (L-R)*
Тип присоединения	ПМ121 – Внутренняя резьба G*
Тип присоединения	ПМ123 – Фланцевый по ГОСТ 33259-2015

* – по запросу

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	100

Пропускная способность, кг/ч

DN	ΔP, бар	Перепад давления, бар
DN	ΔP, бар	0,1	0,5	1	2	4,5	6	8	10	14
15-20	4,5	165	230	330	440	630	–	–	–	–
	10	110	150	200	280	400	460	520	595	–
	14	80	120	150	220	320	380	425	480	550

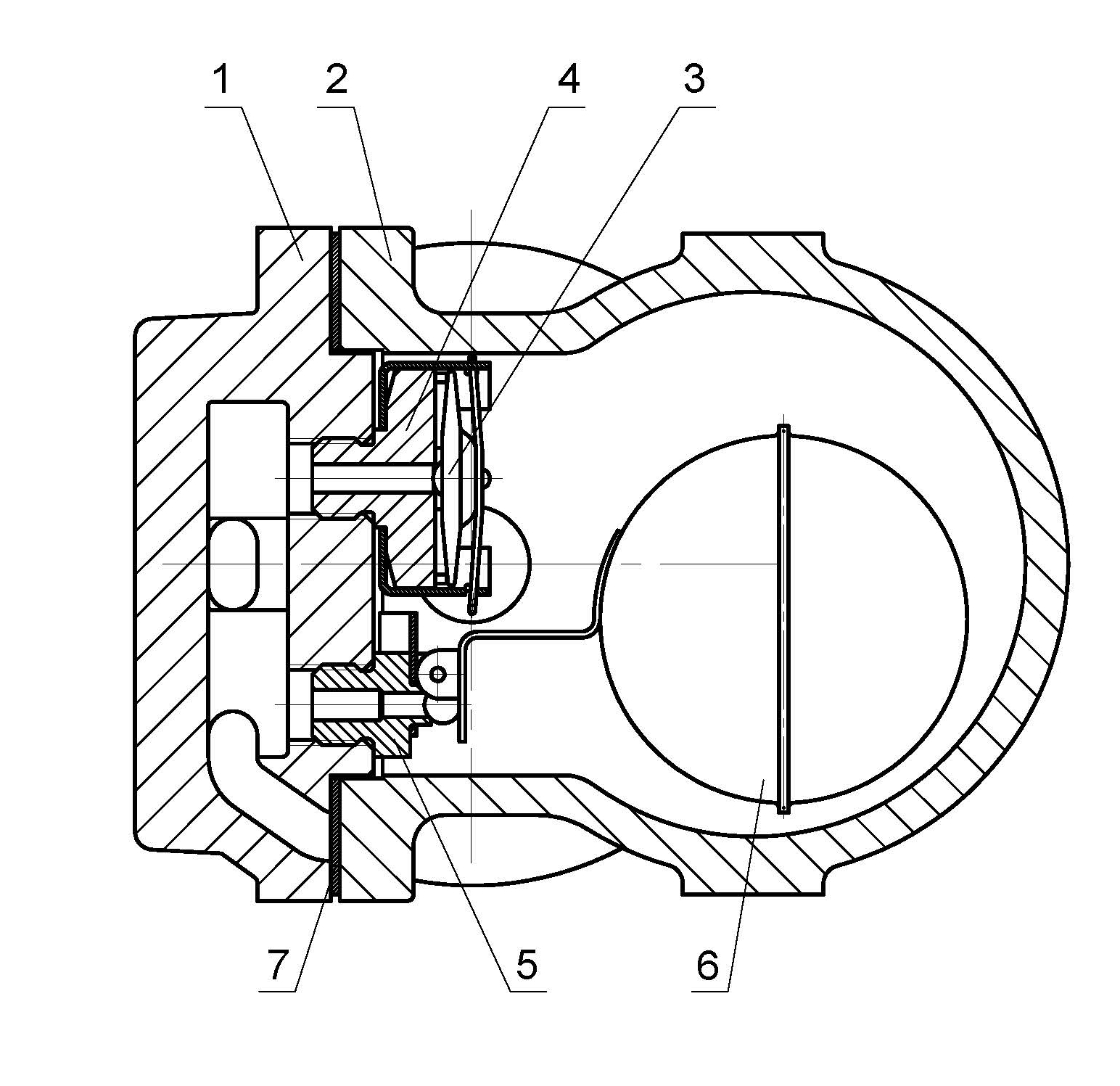

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Поплавок	Нержавеющая сталь 08Х18Н10
7	Прокладка корпуса	Графит

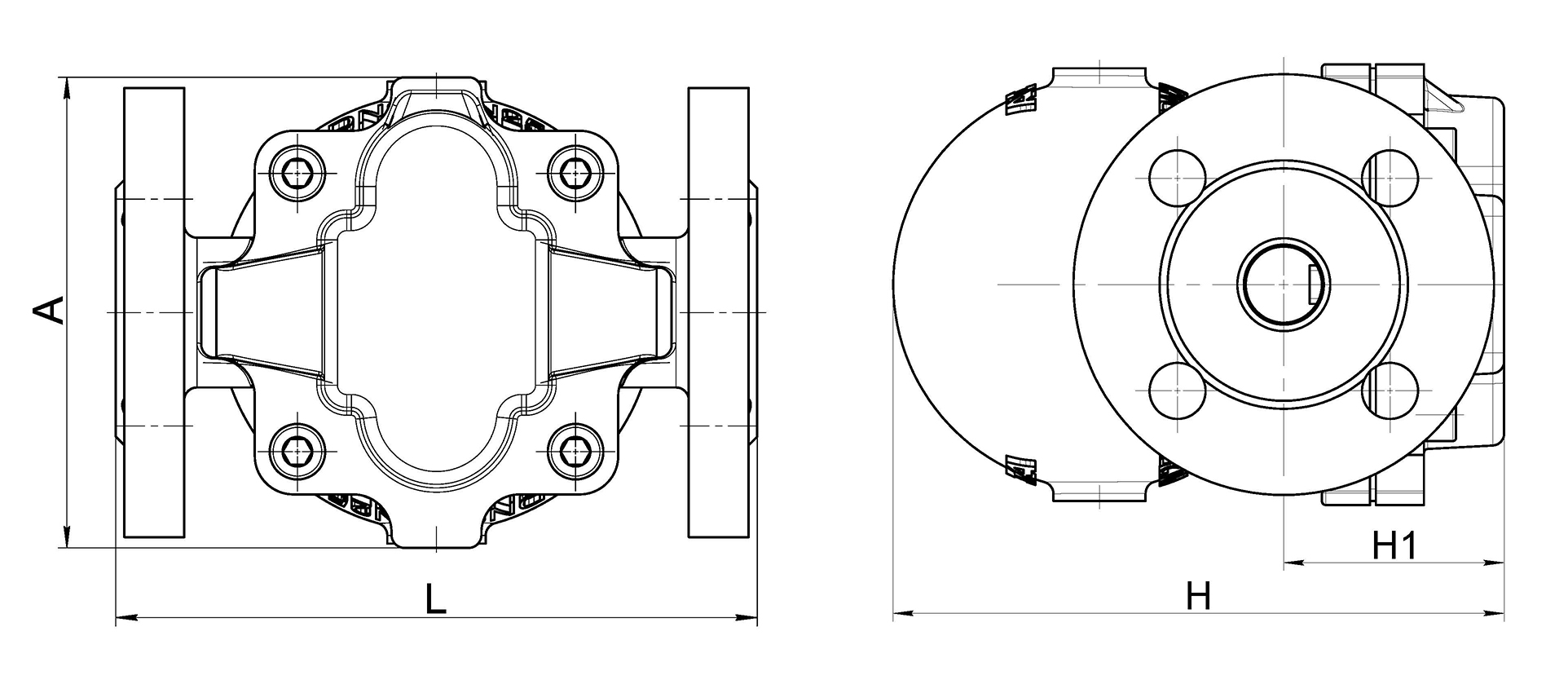

Массогабаритные характеристики

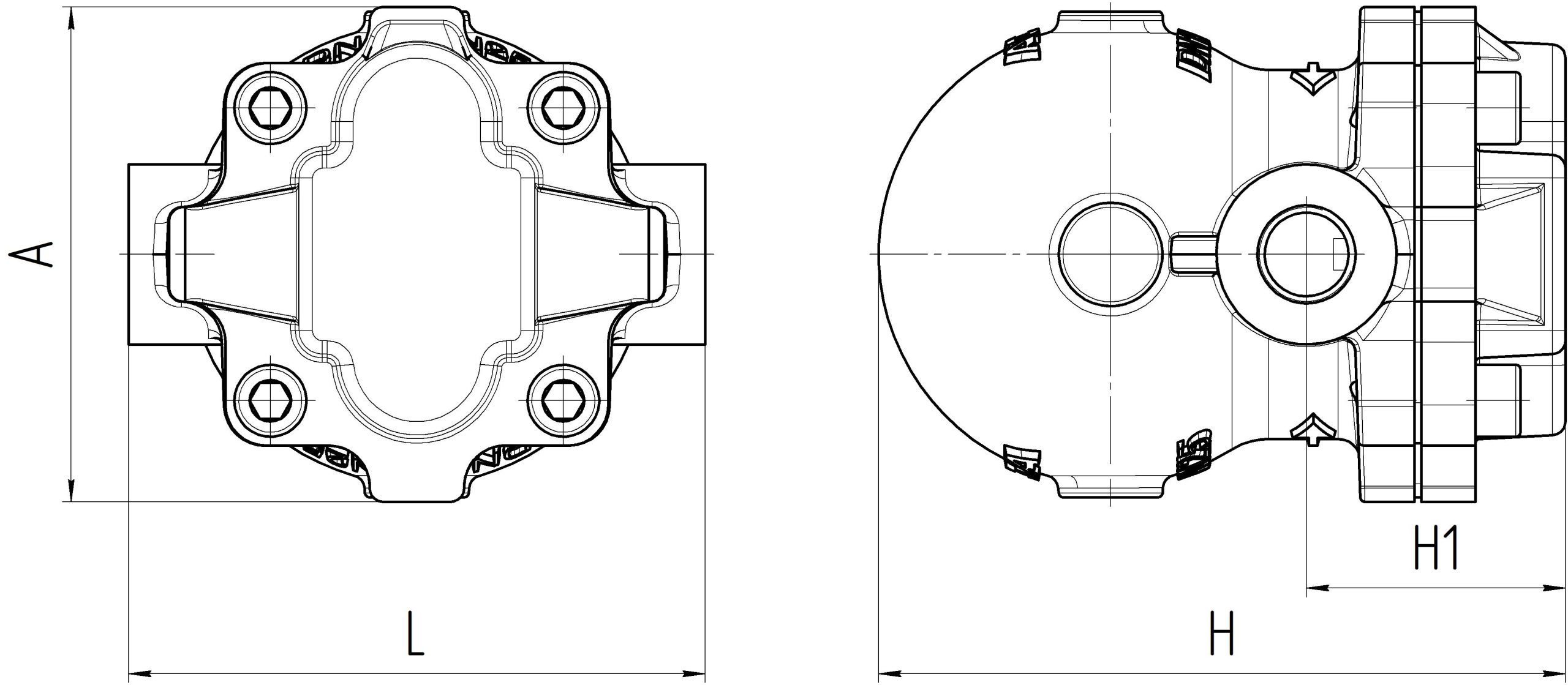

ПМ121

ПМ121 (Резьба)
DN	L, мм	Н, мм	Н1, мм	А, мм	Масса, кг
15 (½”)	128	152,5	57,5	110	3,8
20 (¾”)	128	152,5	57,5	110	3,7
