Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN25

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.

Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

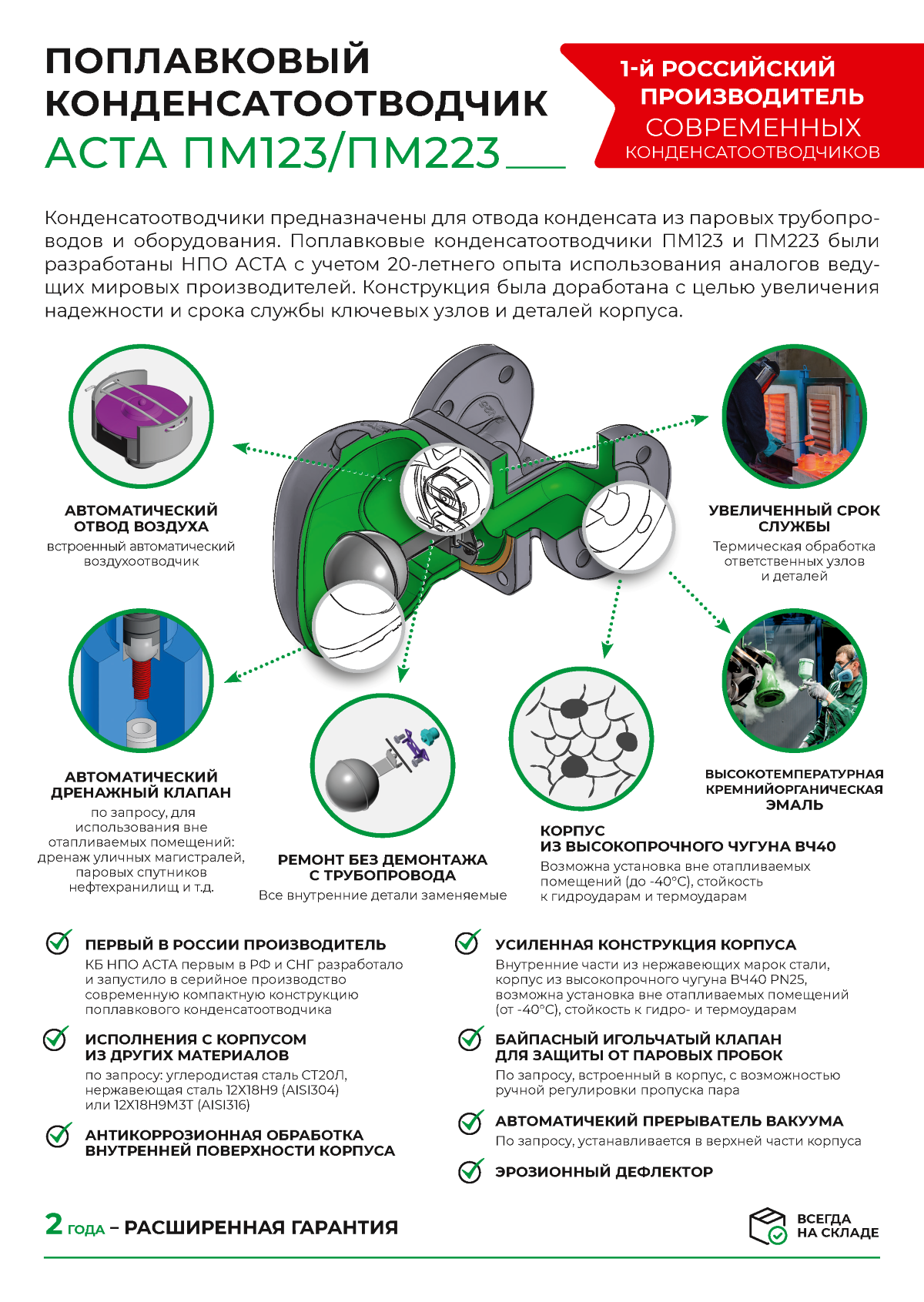

Особенности конструкции

Высокая пропускная способность

Встроенный термостатический воздухоотводчик

Широкий диапазон рабочих давлений и температур

Антикоррозионная обработка внутренней поверхности корпуса

Непрерывный отвод конденсата

Эрозионный дефлектор

Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Опции

АСТА КДА – клапан для автоматического удаления конденсата из поплавковой камеры

АСТА БИК – байпасный игольчатый клапан для выпуска паровых пробок

АСТА ПВ – клапан для предотвращения образования вакуума

Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цены на поплавковые конденсатоотводчики АСТА ПМ 221/ ПМ 223

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	ΔР макс, бар	DN, мм	Цена, ₽ сНДС
ПМ221.45.025	ПМ121	р/р	высокопрочный чугун ВЧ40	25	4,5	1″	33578,40
ПМ221.10.025					10	1″	33578,40
ПМ221.14.025					14	1″	33578,40

Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	ΔР макс, бар	DN, мм	Цена, ₽ c НДС
ПМ223.45.025	ПМ223	ф/ф	высокопрочный чугун ВЧ 40	25	4,5	25	36106,24
ПМ223.10.025					10	25	36106,24
ПМ223.14.025					14	25	36106,24

Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу

Скачать все цены на конденсатоотводчики АСТА

Цена по запросу.

Скачать полное описание

Технические характеристики

Типоразмеры DN	25
Номинальное давление PN	25 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально
Направление потока	Слева направо (L-R)
Тип присоединения	ПМ221 – Внутренняя резьба G*
Тип присоединения	ПМ223 – Фланцевый по ГОСТ 33259-2015

* – по запросу

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	120

Пропускная способность, кг/ч

DN	ΔP (бар)	Перепад давления, бар
DN	ΔP (бар)	0,1	0,5	1	2	3	4,5	6	8	10	14
25	4,5	400	900	1200	1500	1850	2350	—	—	—	—
	10	190	370	550	760	870	1000	1300	1450	1600	—
	14	130	200	360	500	600	700	830	950	1100	1300

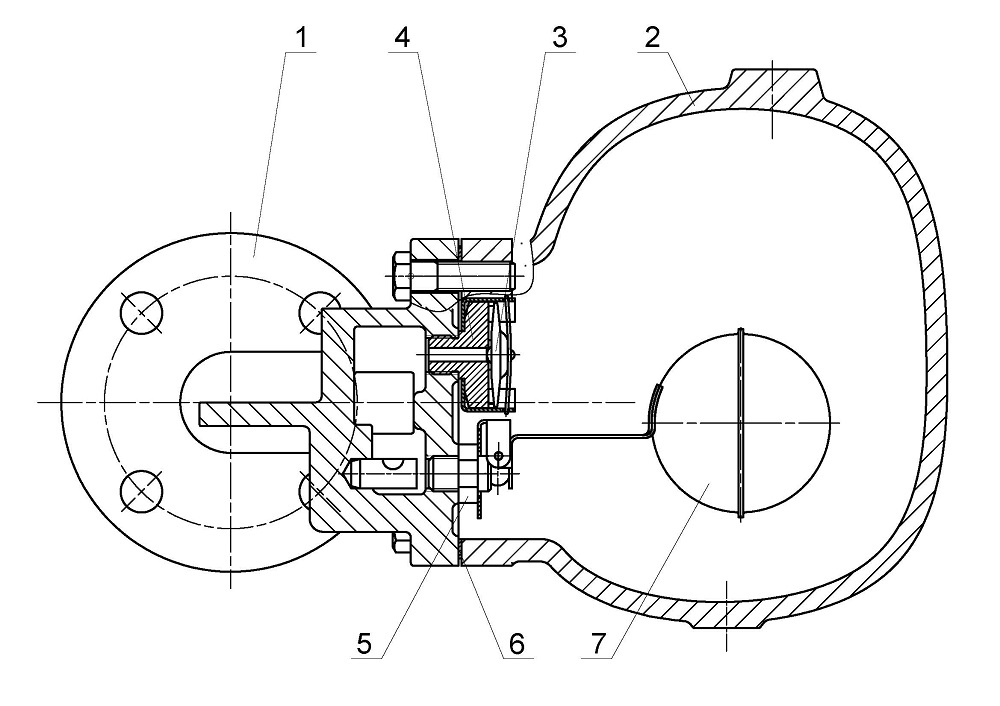

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Прокладка корпуса	Графит
7	Поплавок	Нержавеющая сталь 08Х18Н10
