Цены на поплавковые конденсатоотводчики АСТА ПМ 223 DN 50
| Артикул | Серия | Тип присоединения | Материал корпуса |
PN, бар |
ΔР макс, бар | DN, мм |
Цена, ₽ с НДС |
| ПМ223.45.050 | ПМ223 | ф/ф | высокопрочный чугун ВЧ 40 | 16 | 4,5 | 50 | 135966,00 |
| ПМ223.10.050 | 10 | 50 | 135966,00 | ||||
| ПМ223.14.050 | 14 | 50 | 135966,00 | ||||
Примечание: цена на исполнение с автоматическим дренажным клапаном по запросу
Скачать все цены на конденсатоотводчики АСТА
Цена по запросу.
Скачать полное описание
Технические характеристики
| Типоразмеры DN | 50 |
| Номинальное давление PN | 16 бар |
| Максимальная температура рабочей среды Tmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально |
| Направление потока | Справа налево (R-L) |
| Тип присоединения |
ПМ221 – Внутренняя резьба G |
| ПМ223 – Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 13,9 | 250 |
| 14,7 | 200 |
| 15,5 | 150 |
| 16 | 120 |
Пропускная способность, кг/ч
| DN | ΔP (бар) | Перепад давления, бар | ||||||||
| 0,1 | 0,5 | 1 | 2 | 4,5 | 6 | 8 | 10 | 14 | ||
| 50 | 4,5 | 3500 | 7500 | 10100 | 15500 | 23000 | — | — | — | — |
| 10 | 1800 | 3900 | 5100 | 7100 | 11000 | 12000 | 14000 | 16000 | — | |
| 14 | 850 | 1900 | 2600 | 3800 | 5300 | 6000 | 7000 | 7900 | 8300 | |

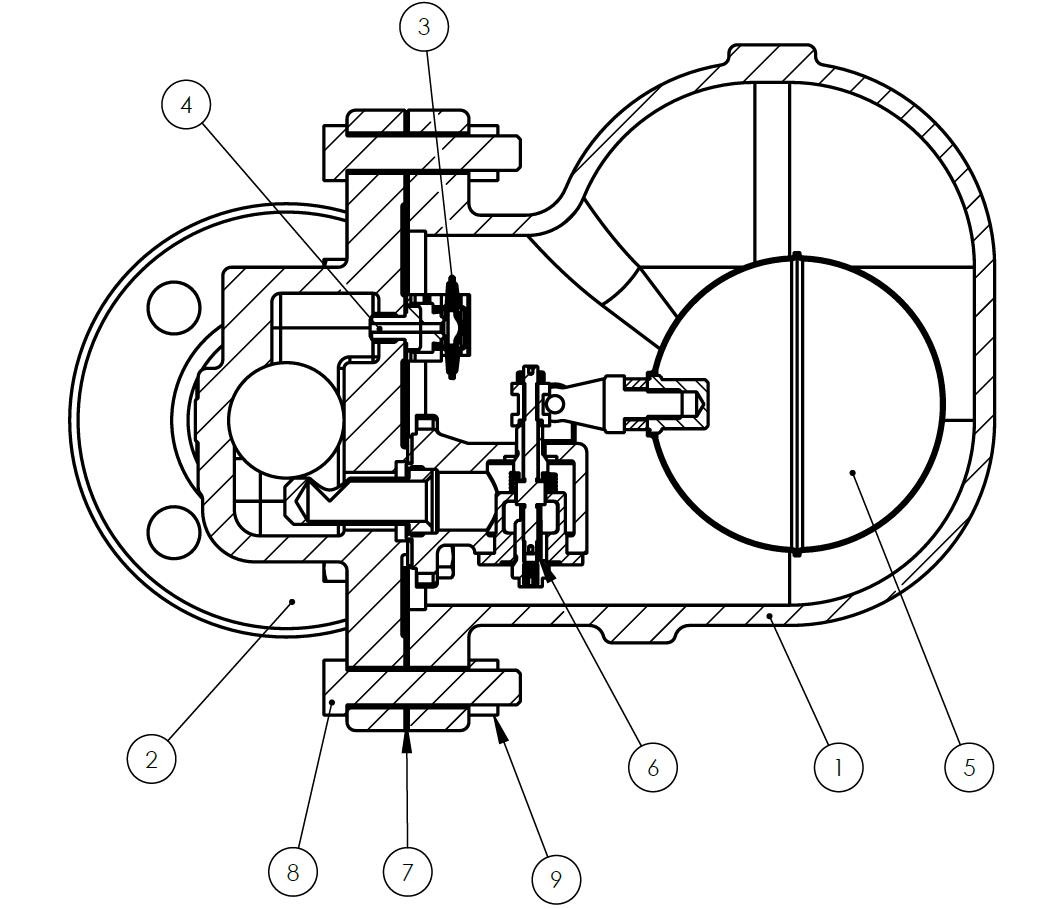

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун GGG 40.3 |
| 2 | Крышка | Высокопрочный чугун GGG 40.3 |
| 3 | Капсула | Cталь AISI 304 |
| 4 | Седло воздухоотводчика | Cталь AISI 304 |
| 5 | Поплавок | Cталь AISI 304 |
| 6 | Затвор воздухоотводчика | Cталь AISI 431 |
| 7 | Прокладка корпуса | Графит |
| 8 | Болт | Сталь оцинкованная |
| 9 | Гайка | Сталь оцинкованная |

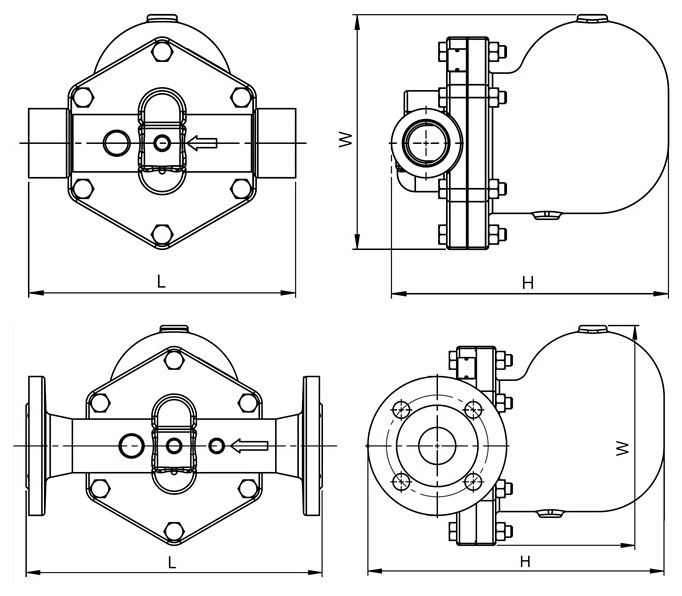

Габаритные размеры
| DN | ПМ221 (Резьба) | ПМ223 (Фланец) | ||||||
| L, мм | H, мм | W, мм | Масса, кг | L, мм | H, мм | W, мм | Масса, кг | |
| 50 (2”) | 300 | 292 | 263 | 25,0 | 230 | 410 | 265 | 30,0 |
