Предохранительные клапаны для стерильных сред АСТА П04

Предохранительные клапаны предназначены для защиты сосудов, оборудования и трубопроводов от аварийного повышения давления сверх допустимой величины. Защите предохранительными клапанами подлежат сосуды, оборудование и трубопроводы, в которых возможно повышение давления от питающего источника, от химической реакции, от обогрева подогревателя, от солнечной радиации, в случае возникновения пожара рядом с сосудом или трубопроводом.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Цена по запросу.

Скачать полное описание

Технические характеристики

Типоразмеры	20х20-50х50
Рабочая среда	Пар, вода, сжатый воздух, газы и жидкости, совместимые с материалами конструкции клапана
Максимальная температура	450 °С
Присоединение	Tri clamp

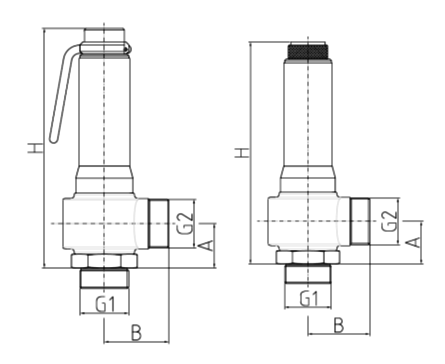

Массогабаритные характеристики

С рычагом развоздушивателем	G	3/8”х1	1/2”x1”	3/4”x1”	1”x1”	11/4”x11/4”	11/2”x11/2”	2”x11/2”	2”x2”
	do	10	10	10	10	20	25	32	38
	A	33	33	33	33	40	46	46	53
	B	49	49	49	49	59	71	71	79
	H	152	152	152	152	192	240	240	295
	Масса, кг	0,76	0,76	0,76	0,76	1,64	3,3	3,42	6,77

С гайкой развоздушивателем	G	3/8”х1	1/2”x3/4”	1/2”x1”	3/4”x1”	1”x1”	11/4”x11/4”	11/2”x11/2”	2”x11/2”	2”x2”
	do	10	10	10	10	10	20	25	32	38
	A	33	21,5	33	33	33	40	46	46	53
	B	49	32	49	49	49	59	71	71	79
	H	144	95	144	144	144	183	240	240	295
	Масса, кг	0,81	0,35	0,81	0,81	0,81	1,53	3,38	3,4	6

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь (1.4404)
2	Крышка	Нержавеющая сталь (1.4404)
3	Седло	Нержавеющая сталь (1.4404)
4	Пружина	Нержавеющая сталь (1.4404)
5	Крышка	Нержавеющая сталь (1.4404)
6	Шток	Нержавеющая сталь (1.4404)
7	Плунжер	Нержавеющая сталь (1.4404)

Скачать

Скачать ТР ТС 010

Скачать СЕРТЭНЕРГО

Скачать сертификат сейсмостойкости

Информация о доставке

Скачать опросный лист для предохранительных клапанов

Категории: Клапаны предохранительные, Промышленная запорная арматура
