Технические характеристики
|
Типоразмеры |
1/4′-2′ |
|
Рабочая среда |
Нейтральные среды: воздух, газы, технические пары, совместимые с материалами конструкции клапана |
|
Температура |
От -196 °С до 250 °С * |
|
Давление настройки |
0,3–60 бар |
|
Тип клапана |
Пропорциональный Пружинный Резьбовой Открытой конструкции |
|
Тип подрыва |
Без подрыва Гайка |
| Присоединение | Внешняя резьба |
| Опции | Полностью из нержавеющей стали |
| Установка | Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъема отводящего трубопровода необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана (см. инструкцию по монтажу и эксплуатации) |
* – Зависит от типа уплотнения

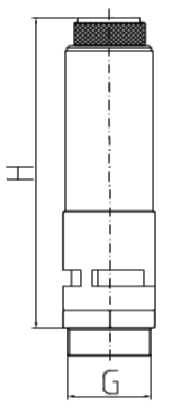

Массогабаритные характеристики
| Без развоздушивателя | G | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” |
| d0 | 10 | 10 | 14 | 20 | 25 | 25 | 38 | |
| H | 74 | 74 | 111 | 141 | 186 | 186 | 245 | |
| Масса, кг | 0,2 | 0,2 | 0,5 | 0,97 | 2,03 | 2,03 | 4,1 |
|
С гайкой развоздушивателем |
G | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” |
| d0 | 10 | 10 | 14 | 20 | 25 | 25 | 38 | |
| H | 74 | 74 | 111 | 141 | 186 | 186 | 245 | |
| Масса, кг | 0,2 | 0,2 | 0,5 | 0,97 | 2,03 | 2,03 | 4,1 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Латунь (CW614N) |
| 2 | Крышка | Латунь (CW614N) |
| 3 | Седло | Латунь (CW614N) |
| 4 | Пружина | Нерж. сталь (1.4404) |
| 5 | Крышка | Латунь (CW614N) |
| 6 | Шток | Латунь (CW614N) |
| 7 | Плунжер | Латунь (CW614N) |
