Диапазоны измерения:
- разность давлений (ДД) — 1,6кПа…16МПа;
- избыточное давление (ДИ) — 40кПа…25МПа;
- абсолютное давление (ДА) — 100кПа…16 МПа;
- гидростатическое давление (ДГ) — 40 кПа … 250 кПа.
В ПД используются тензопреобразователи (сенсоры) на основе кремниевых тензорезисторов на сапфировой мембране «Кремний на сапфире» (КНС).
ПД выполнен в нескольких конструктивных исполнениях: исполнение фланцевое, исполнение штуцерное с жидкостью, исполнение штуцерное без жидкости, исполнение специальное (штуцерное, фланцевое).
ПД фланцевого исполнения конструктивно выполнен в виде измерительно-преобразовывающего корпуса в сборе с фланцами. Фланцы обеспечивают присоединение к процессу по резьбе К1/4 или через устанавливаемый клапанный (вентильный) блок. На штуцере корпуса выполнена резьба М22х1,5.
ПД штуцерного исполнения с жидкостью выполнен в виде единого измерительно-преобразовывающего корпуса. Корпус включает в себя разделительную мембрану, которая защищает тензопреобразователь от агрессивной среды. Измеряемая величина от мембраны на чувствительный элемент передается залитой во внутреннюю полость жидкостью. Корпус обеспечивает присоединение к процессу по резьбе М20х1,5 или через устанавливаемый клапанный (вентильный) блок. На штуцере корпуса выполнена резьба М22х1,5.
ПД штуцерного исполнения без жидкости выполнен в виде единого измерительно-преобразовывающего корпуса. Измеряемая величина подается непосредственно на чувствительный элемент. Корпус обеспечивает присоединение к процессу по резьбе М20х1,5 или через устанавливаемый клапанный (вентильный) блок. На штуцере корпуса выполнена резьба М22х1,5.
ПД специального исполнения могут быть выполнены по любому из приведенных выше конструктивному исполнению с отличием по присоединению к процессу и по резьбе на штуцере.
Электрическое питание ПД осуществляется постоянным током не более 1,5 мА.
Диапазон выходного сигнала от 90 мВ до 400 мВ в зависимости от модели.
Степень защиты ПД от воздействия пыли и воды соответствует группе IP65 по ГОСТ 14254.
Внутренние замкнутые полости ПД заполнены жидкостью ПМС-6 по ГОСТ 13032-77. Для исполнения с кодом «-К» — жидкостью ПЭФ-70/110 по ТУ 6-02-1072-76.
Модельный ряд преобразователей ДА, ДИ
| Измеряемая величина | Конструктивное исполнение | Модель | Предел измерения (ПИ) |
Допускаемое давление перегрузки | Масса, кг, не более | |
|---|---|---|---|---|---|---|
| кПа | МПа | МПа | ||||
| Абсолютное давление (ДА) | Штуцерное без жидкости | 2041 | 600 | — | 1 | 0,4 |
| 2051 | — | 2,5 | 4 | |||
| 2057 | — | 6 | 9 | |||
| 2061 | — | 16 | 25 | |||
| Штуцерное с жидкостью | 2042 | 600 | — | 1 | 0,5 | |
| 2050 | — | 2,5 | 4 | |||
| 2056 | — | 6 | 9 | |||
| 2060 | — | 16 | 25 | |||
| Избыточное давление (ДИ) | Штуцерное без жидкости | 2131 | 100 | — | 0,2 | 0,4 |
| 2141 | 600 | — | 1 | |||
| 2151 | — | 2,5 | 4 | |||
| 2157 | — | 6 | 9 | |||
| 2161 | — | 16 | 25 | |||
| 2171 | — | 100 | 110 | |||
| Штуцерное с жидкостью | 2140 | 600 | — | 1 | 0,5 | |
| 2150 | — | 2,5 | 4 | |||
| 2156 | — | 6 | 9 | |||
| 2160 | — | 16 | 25 | |||
| Специальное штуцерное с жидкостью | 2172 | — | 60 | 70 | 1,4 | |
| 2173 | — | 60 | 70 | 2,2 | ||
Модельный ряд преобразователей ДД, ДГ
| Измеряемая величина | Конструктивное исполнение | Модель | Предел измерения | Предельно допускаемое рабочее избыточное давление, МПа | Масса, кг, не более | |
|---|---|---|---|---|---|---|
| кПа | МПа | |||||
| Разность давлений (ДД) | Фланцевое | 2410 | 1,6 | — | 4 | 10 |
| 2414 | 4,0 | — | 6 | 5 | ||
| 2420 | 10 | — | 10 | 4,6 | ||
| 2430 | 40 | — | 25 | |||
| 2434 | 40 | — | 40 | |||
| 2440 | 250 | — | 25 | |||
| 2444 | 250 | — | 40 | |||
| 2450 | — | 1,6 | 25 | |||
| 2450 | — | 2,5* | 25 | |||
| 2460 | — | 16 | 25 | |||
| Гидростатическое давление (ДГ) | Специальное фланцевое | 2530 | 40 | — | 4 | 8 |
| 2540 | 250 | — | ||||
| *— температурный диапазон равен 70 °С (например, температурный диапазон от минус 20 °С до плюс 50 °С, или от 0 °С до плюс 70 °С). | ||||||
Метрологические характеристики и характеристики выходного сигнала
| Параметр | Конструктивное исполнение | Значение | |||
|---|---|---|---|---|---|
| Диапазон выходного сигнала при питании постоянным током не менее 1,5 мА, мВ | штуцерное с ПИ 100 кПа | 90…200 | |||
| штуцерное с ПИ 600 кПа | 150…400 | ||||
| все остальные | 170…400 | ||||
| Сопротивление цепей питания и выходного сигнала, кОм | штуцерное | 3,5…4,85 | |||
| фланцевое | 4,5 ± 0,35 | ||||
| Нелинейность выходного сигнала, %, не более | штуцерное | 0,5 | |||
| фланцевое | 1,0 | ||||
| Параметр | Модель | Код точности | |||
| А0 | А | А1 | В | ||
| Вариация выходного сигнала, %, не более | все | 0,1 | 0,2 | ||
| Изменение U0 и UД, вызванное изменением T на каждые 10 °С, %, не более | все | 1 | |||
| 2410 | 0,4 | 1 | |||
| Изменение U0 и UД преобразователей ДД и ДГ фланцевого исполнения, вызванное изменением Pизб на 1 МПа в диапазоне изменения Pизб, %, не более | 2410, 2414 | 0,125 | 0,2 | ||
| 2420 | 0,04 | 0,08 | |||
| 2430, 2434, 2440, 2444 | 0,012 | 0,04 | 0,025 | ||
| 2450, 2460 | 0,012 | 0,025 | 0,025 | ||
| 2530, 2540 | 0,08 | ||||
| Примечание:
U0 — начальное значение выходного сигнала; T — температура окружающего воздуха; UД — диапазон выходного сигнала; Pизб — двустороннее избыточное давление. |
|||||

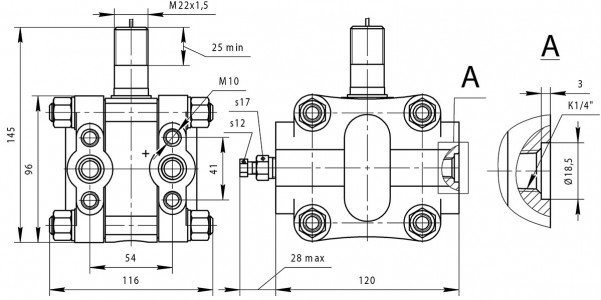

Модели 2414

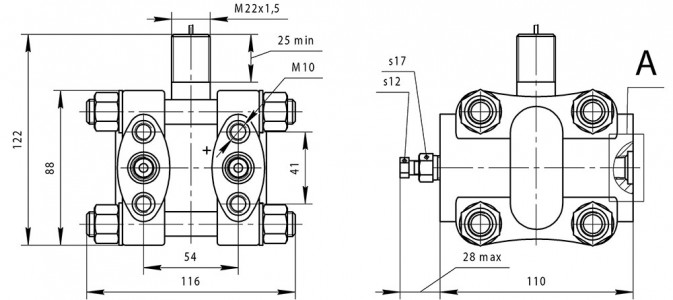

Модели 2420, 2430, 2434, 2440, 2444, 2450, 2460

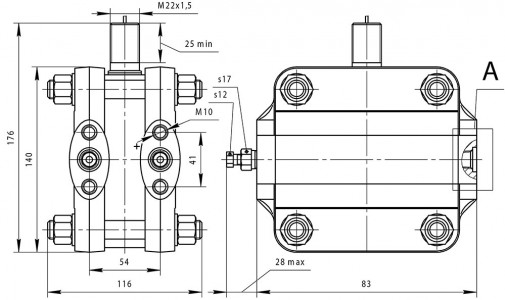

Модель 2410

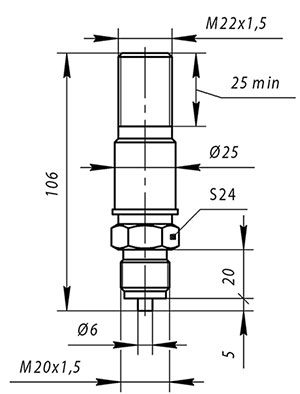

Модели 2031, 2041, 2051, 2057, 2061, 2131, 2141, 2151, 2157, 2161, 2171

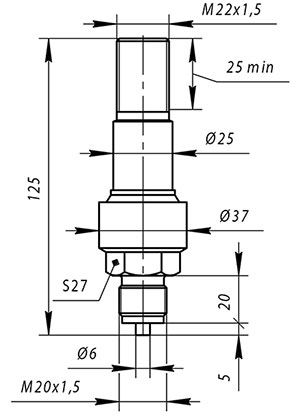

Модели 2042, 2050, 2056, 2060, 2140, 2150, 2156, 2160

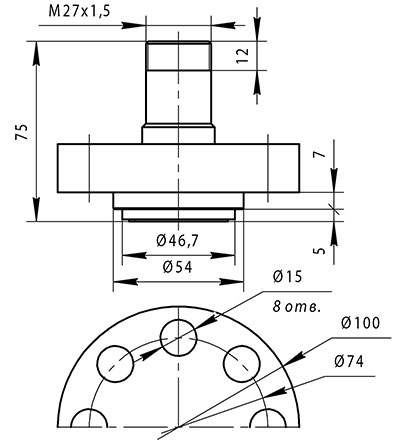

Модели 2152, 2162, 2172

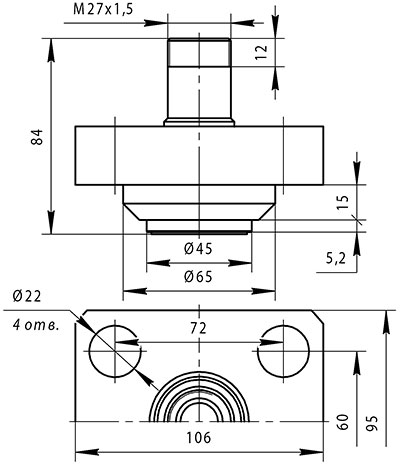

Модель 2173

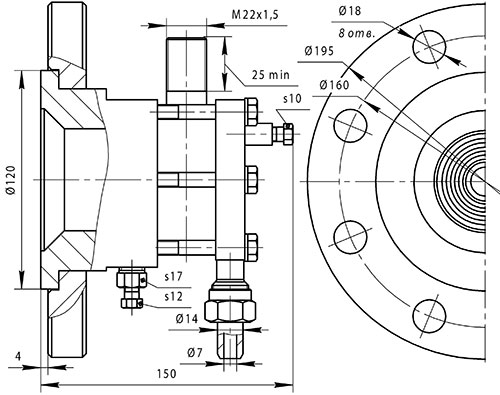

Модели 2530, 2540
Материалы, контактирующие с рабочей средой
| Код материала | Материал | Применяемость | |
|---|---|---|---|
| мембраны или ЧЭ* | корпусных деталей, контактирующих с рабочей средой |
||
| 02 | 36НХТЮ | Сталь 12Х18Н10Т | Только для фланцевого исполнения |
| 316L | Только для штуцерного исполнения с разделительной мембраной | ||
| 06 | 316L | 316L | |
| 09 | Титановый сплав | Титановый сплав | Только для штуцерного исполнения без разделительной мембраны |
| 11 | Титановый сплав | Сталь 12Х18Н10Т | |
| Для фланцевого исполнения материал уплотнительных колец — резина НО-68-1 (или 7В-14).
*— ЧЭ — чувствительный элемент. |
|||
| Параметр | Значение |
|---|---|
| Средний срок службы при условии, что измеряемая среда неагрессивна к применяемым материалам, лет, не менее | 16 |
| Средняя наработка до отказа, часов, не менее | 250000 |
| Количество выдерживаемых циклов воздействия переменного давления или разрежения, изменяющегося не более чем на 50 % от предела измерения преобразователя | 20000 |
| Преобразователи являются устойчивыми к воздействию температуры окружающего воздуха в диапазоне, °С | -50…+90 |
| Рабочий диапазон температур окружающего воздуха, °С | -40…+80 |
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Преобразователь давления | 1 |
| Паспорт | 1 |
Обозначение при заказе
| ПД | 2420 | А | 02 | ТУ 4212-002-59541470-2009 |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 6 |
- Наименование.
- Модель.
- Код точности (по таблице «Метрологические характеристики и характеристики выходного сигнала»).
- Код материалов, контактирующих с рабочей средой.
- Технические условия.
