ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 0203 |
|
диапазон измеряемых температур, °C |
-40…+1000 |
|
номинальная статическая характеристика |
ХА(К) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
500 |
|
степень защиты от пыли и воды |
IP54 |
|
материал защитной арматуры |
Ст.15Х25Т наконечник БСГ-30 |
|
исполнение рабочего спая |
изолирован |
|
диапазон условных давлений, МПа |
6,3 |
|
устойчивость к вибрации |
группа исп. L3 |
|
вид климатического исполнения |
У2, Т2 |
|
средняя наработка до отказа, ч |
50 000 |
Приложение. Описание типа Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11

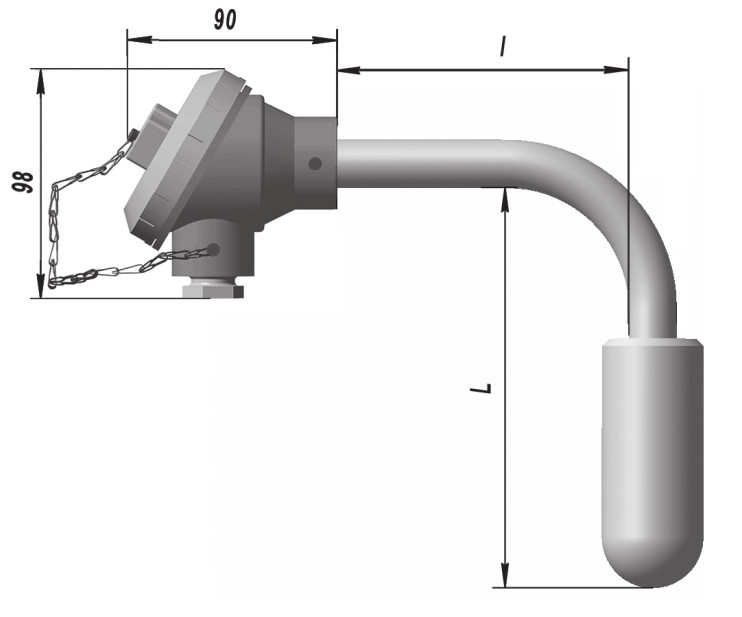

| Рис.1 | ||
 |
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
l, мм |
|
-00 |
520 |
380 |
|
-01 |
820 |
380 |
|
-02 |
500 |
|
|
-03 |
1020 |
500 |
|
-04 |
740 |
|
|
-05 |
1270 |
740 |
|
-06 |
1100 |
|
|
-07 |
1620 |
1100 |
|
-08 |
1460 |
|
|
-09 |
2020 |
1460 |
|
-10 |
1600 |
|
|
-11 |
2520 |
1460 |
|
-12 |
1600 |
|
|
-13 |
1820 |
|
|
-14 |
3170 |
1600 |
|
-15 |
1820 |
|

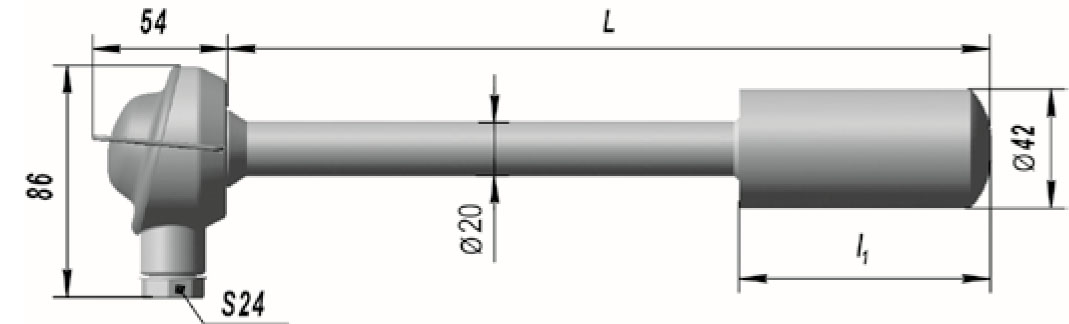

| Рис.2 Остальное см. рис. 1 | |||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
l1, мм |
l, мм |
|
-16 |
520 |
380 |
400 |
|
-17 |
1020 |
500 |
800 |
|
-18 |
740 |
||
|
-19 |
1620 |
1100 |
1250 |
|
-20 |
1460 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 0203-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
Вопросы — Ответы
Сергей (не проверено)
Можно установить две термопары в одном корпусе?
etalon
Добрый день! Можно.
Гость (не проверено)
Добрый день, просьба сообщить, кака термопарна вставка находится внутри: проволочная или кабельная.
etalon
Добрый день! Проволочная.
