ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 0206 |
|
диапазон измеряемых температур, °C |
-40…+900 |
|
номинальная статическая характеристика |
ХА(К) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
200 |
|
степень защиты от пыли и воды: |
IP55 |
|
материал защитной арматуры |
Сталь15Х25Т; наконечник чугун СЧ25 |
|
исполнение рабочего спая |
изолирован |
|
диапазон условных давлений, МПа |
0,25 |
|
устойчивость к вибрации |
группа исп. L3 |
|
вид климатического исполнения |
У2, Т2 |
|
средняя наработка до отказа, ч |
35 000 |
Приложение. Описание типа Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
|

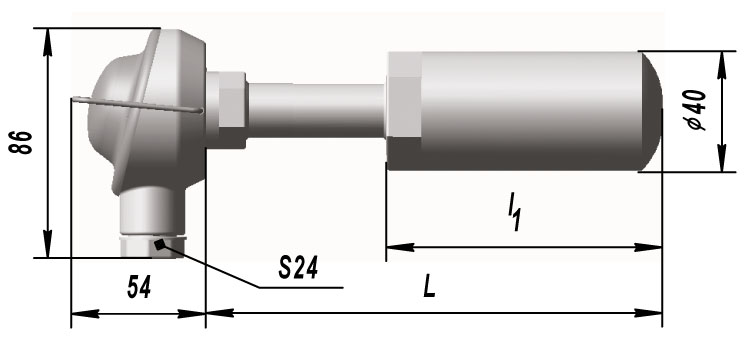

Рис.1 |
|||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
l1, мм |
l2, мм |
|
-00 |
800 |
700 |
— |
|
-01 |
1000 |
||
|
-02 |
1250 |
1000 |
|
|
-03 |
1600 |
||
|
-04 |
2000 |
||
|
-05 |
2500 |
||
|
-06 |
3150 |
||
|

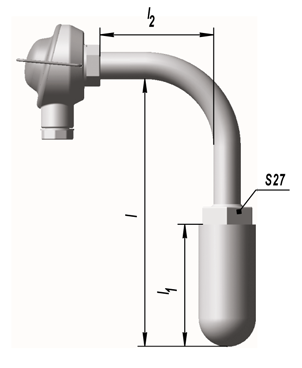

Рис.2 Остальное см. рис. 1 |
|||
|
|
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
l1, мм |
l2, мм |
|
-07 |
800 |
700 |
400 |
|
-08 |
1000 |
||
|
-09 |
1250 |
1000 |
800 |
|
-10 |
1600 |
||
|
-11 |
2000 |
||
|
-12 |
2500 |
||
|
-13 |
3150 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 0206-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
