| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9310 |
ТХК 9310 |
|
|
диапазон измеряемых температур, °C |
-40…+1000 |
-40…+600 |
|
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
|
класс допуска |
1, 2 |
||
|
показатель тепловой инерции, с |
180 |
||
|
степень защиты от пыли и воды |
IP55 |
||
|
материал защитной арматуры |
Ст. ХН45Ю Ст.15Х25Т Ст.12Х18Н10Т |
Ст.12Х18Н10Т Ст. 08Х18Н10Т |
|
|
исполнение рабочего спая |
изолирован |
||
|
диапазон условных давлений, МПа |
рис.1, рис.3 — 0,25; рис.2 — 4,0 |
||
|
материал термоэлектродов |
см. таблицы исполнений |
||
|
устойчивость к вибрации |
группа исп. L3 |
||
|
вид климатического исполнения |
У2, Т2 |
||
|
средняя наработка до отказа, ч |
50000 |
||
Передвижной штуцер для рис.2 заказывается отдельно (раздел «Узлы и детали для ремонта и монтажа датчиков температуры»).
Приложение. Описание типа. Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
|

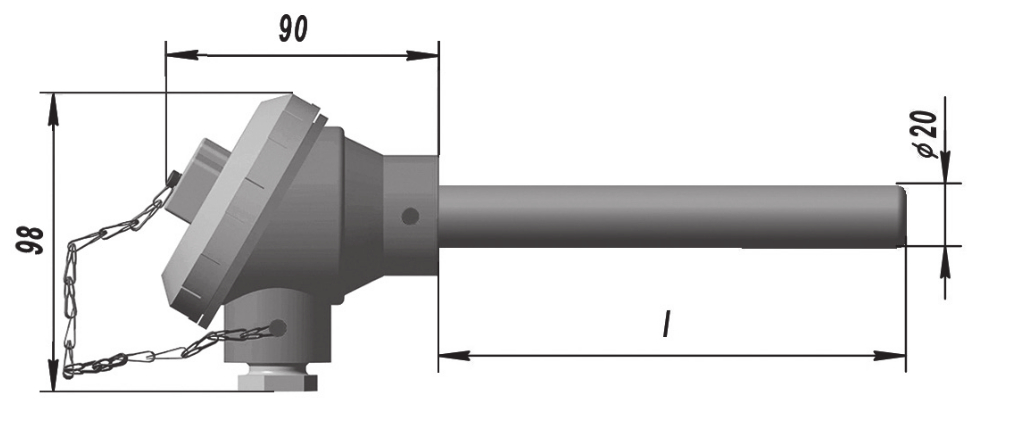

Рис.1 ТХК 9310 |
||||
|
|
||||
|

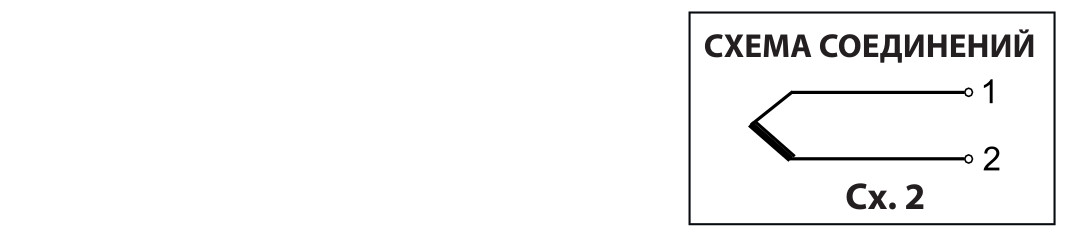

Схема соединений 2; Материал термоэлемента ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790 |
||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Раз-меры, мм |
Материал защитной арматуры |
Диапазон измеряе-мых темпе-ратур, °С |
Услов-ное давле-ние, МПа |
| Класс допуска — 2 | l | |||
|
-20 |
500 |
Сталь 12Х18Н10Т |
-40…+600 |
0,25 |
|
-78 |
630 |
|||
|
-21 |
800 |
|||
|
-22 |
1000 |
|||
|
-23 |
1250 |
|||
|
-24 |
1600 |
|||
|
-25 |
2000 |
|||
|
-26 |
2500 |
|||
|
-27 |
3150 |
|||
|

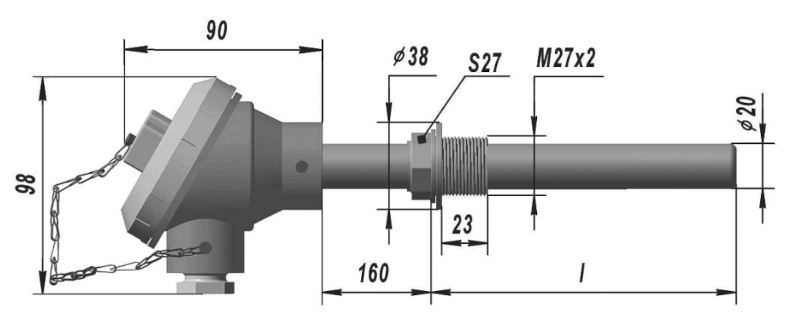

Рис.2 ТХК 9310 |
||||
|
|
||||
|
Штуцер неподвижный; Схема соединений 2; Материал термоэлемента ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790 |
||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Раз-меры, мм |
Материал защитной арматуры |
Диапазон измеряе-мых темпе-ратур, °С |
Услов-ное давле-ние, МПа |
| Класс допуска — 2 | l | |||
|
-00 |
200 |
Сталь 12Х18Н10Т |
-40…+600 |
4,0 |
|
-01 |
320 |
|||
|
-02 |
400 |
|||
|
-79 |
500 |
|||
|
-80 |
630 |
|||
|
-03 |
800 |
|||
|
-81 |
1000 |
|||
|
-04 |
1250 |
|||
|
Рис.1 ТХА 9310, Ру=0,25 МПа; Схема соединений 2
|
Класс допуска |
Масса, кг |
Размеры, мм |
Материал защитной арматуры |
Диапазон измеряе-мых температур,°С |
|
|
1 |
2 |
|||||
|
Материал термоэлемента: |
||||||
|
ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-1 ГОСТ 1790 |
ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2 ГОСТ 1790 |
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l |
|||||
|
|
-00 |
-16 |
0,79 |
500 |
сталь 15Х25Т |
-40…+1000 |
|
-153 |
-161 |
1,12 |
630 |
|||
|
-01 |
-17 |
1,113 |
800 |
|||
|
-02 |
-18 |
1,328 |
1000 |
|||
|
-03 |
-19 |
1,597 |
1250 |
|||
|
-04 |
-20 |
1,976 |
1600 |
|||
|
-05 |
-21 |
2,412 |
2000 |
|||
|
-06 |
-22 |
2,945 |
2500 |
|||
|
-07 |
-23 |
3,646 |
3150 |
|||
|
-32 |
-48 |
0,76 |
500 |
|||
|
-154 |
-162 |
1,12 |
630 |
|||
|
-33 |
-49 |
1,067 |
800 |
сталь 12Х18Н10Т |
-40…+800 |
|
|
-34 |
-50 |
1,273 |
1000 |
|||
|
-35 |
-51 |
1,53 |
1250 |
|||
|
-36 |
-52 |
1,89 |
1600 |
|||
|
-37 |
-53 |
2,309 |
2000 |
|||
|
-38 |
-54 |
2,816 |
2500 |
|||
|
-39 |
-55 |
3,361 |
3150 |
|||
|
-169 |
-189 |
0,92 |
500 |
|||
|
-170 |
-190 |
1,12 |
630 |
сталь ХН45Ю |
-40…+1000 |
|
|
-171 |
-191 |
1,28 |
800 |
|||
|
-172 |
-192 |
1,52 |
1000 |
|||
|
-173 |
-193 |
1,81 |
1250 |
|||
|
-174 |
-194 |
2,24 |
1600 |
|||
|
-175 |
-195 |
2,83 |
2000 |
|||
|
-176 |
-196 |
3,33 |
2500 |
|||
|
-177 |
-197 |
4,18 |
3150 |
|||
|
Рис.2 ТХА 9310, Ру=4,0 МПа; Штуцер неподвижный Схема соединений 2
|
Класс допуска |
Масса, кг |
Размеры, мм |
Материал защитной арматуры |
Диапазон измеряе-мых температур,°С |
|
|
1 |
2 |
|||||
|
Материал термоэлемента: |
||||||
|
ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-1 ГОСТ 1790 |
ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2 ГОСТ 1790 |
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l |
|||||
|
|
-76 |
-86 |
0,988 |
200 |
сталь 15Х25Т |
-40…+1000 |
|
-77 |
87 |
1,1304 |
320 |
|||
|
-78 |
-88 |
1,229 |
400 |
|||
|
-155 |
-163 |
1,35 |
500 |
|||
|
-156 |
-164 |
1,495 |
630 |
|||
|
-79 |
-89 |
1,696 |
800 |
|||
|
-157 |
-165 |
1,983 |
1000 |
|||
|
-80 |
-90 |
2,224 |
1250 |
|||
|
-96 |
-106 |
0,977 |
200 |
сталь 12Х18Н10Т |
-40…+800 |
|
|
-97 |
-107 |
1,11 |
320 |
|||
|
-98 |
-108 |
1,21 |
400 |
|||
|
-158 |
-166 |
1,35 |
500 |
|||
|
-159 |
-167 |
1,495 |
630 |
|||
|
-99 |
-109 |
1,676 |
800 |
|||
|
-160 |
-168 |
1,983 |
1000 |
|||
|
-100 |
-110 |
2,194 |
1250 |
|||
|
-178 |
-198 |
0,988 |
200 |
сталь ХН45Ю |
-40…+1000 |
|
|
-179 |
-199 |
1,131 |
320 |
|||
|
-180 |
-200 |
1,229 |
400 |
|||
|
-181 |
-201 |
1,350 |
500 |
|||
|
-182 |
-202 |
1,495 |
630 |
|||
|
-183 |
-203 |
1,696 |
800 |
|||
|
-184 |
-204 |
1,983 |
1000 |
|||
|
-185 |
-205 |
2,224 |
1250 |
|||
|

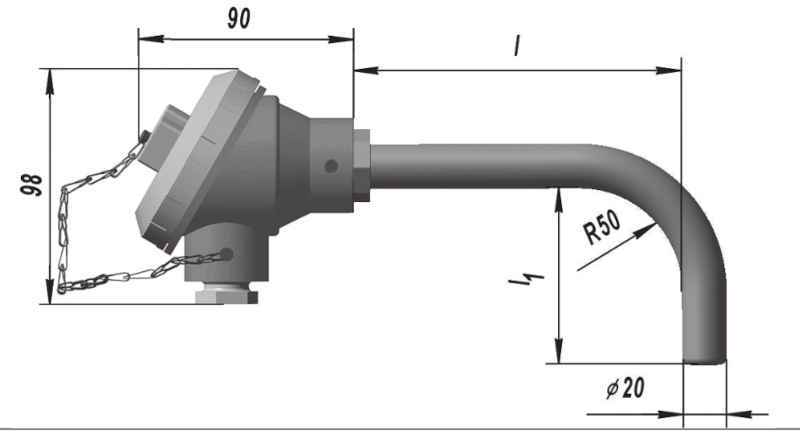

Рис.2 ТХА 9310, Ру=0,25 МПа; Схема соединений 2
|
Класс допуска |
Масса, кг |
Размеры, мм |
Материал защитной арматуры |
Диапазон измеряе-мых температур,°С |
||
|
1 |
2 |
||||||
|
Материал термоэлемента: |
|||||||
|
ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-1 ГОСТ 1790 |
ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2 ГОСТ 1790 |
||||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l |
l1 |
|||||
|
|
-64 |
-70 |
1,4 |
400 |
500 |
сталь 15Х25Т |
-40…+1000 |
|
-65 |
-71 |
2,5 |
800 |
1000 |
|||
|
-66 |
-72 |
3,7 |
1250 |
1600 |
|||
|
-186 |
-206 |
1,41 |
400 |
500 |
сталь ХН45Ю |
||
|
-187 |
-207 |
2,52 |
800 |
1000 |
|||
|
-188 |
-208 |
3,75 |
1250 |
1600 |
|||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХК 9310-37 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
