| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9310 |
ТХК 9310 |
|
|
диапазон измеряемых температур, °C |
-40…+1000 |
-40…+600 |
|
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
|
класс допуска |
1, 2 |
||
|
показатель тепловой инерции, с |
180 |
||
|
степень защиты от пыли и воды |
IP55 |
||
|
материал защитной арматуры |
Ст. ХН45Ю Ст.15Х25Т Ст.12Х18Н10Т |
Ст.12Х18Н10Т Ст. 08Х18Н10Т |
|
|
исполнение рабочего спая |
изолирован |
||
|
диапазон условных давлений, МПа |

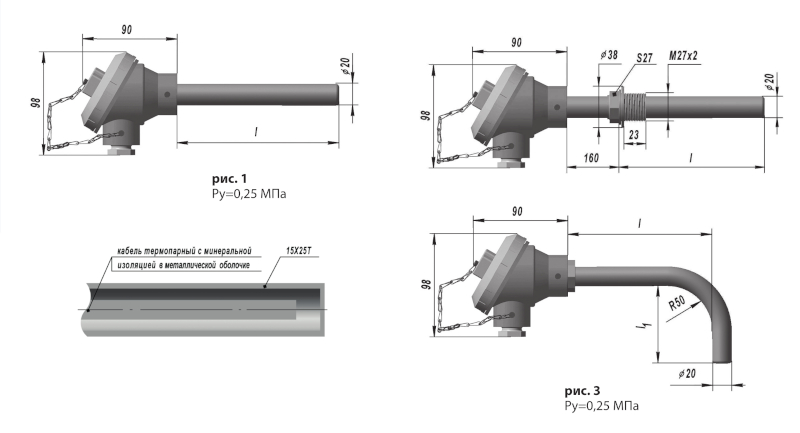

рис.1, рис.3 – 0,25; рис.2 – 4,0 |
||
|
материал термоэлектродов |
см. таблицы исполнений |
||
|
устойчивость к вибрации |
группа исп. L3 |
||
|
вид климатического исполнения |
У2, Т2 |
||
|
средняя наработка до отказа, ч |
50000 |
||
В преобразователях конструктивных исполнений:
ТХА 9310 -116…-152, ТХК 9310 -52…-59 и ТХК 9310 -68…-72
используется термопарный кабель с минеральной изоляцией, что повышает термоэлектрическую стабильность и рабочий ресурс.
Передвижной штуцер для рис.2 заказывается отдельно (раздел “Узлы и детали для ремонта и монтажа датчиков температуры”).
Для термопреобразователей, выполненных из кабеля КТМСП, допускается кратковременное применение при температуре до 1000°C.
Приложение. Описание типа Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
|
ТХК 9310 (КАБЕЛЬНЫЕ) Диапазон измеряемых температур -40…+600°С. Схема 2 |
|||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Рис. |
Масса, кг |
Раз-меры, мм |
Материал |
|
|
Класс допуска – 2 |
l |
термо-элемента |
защитной арматуры |
||
|
-52 |
1 |
0,79 |
500 |
кабель КТМС(ХК) 12Х18Н10Т |
Сталь 12Х18Н10Т |
|
-53 |
1,113 |
800 |
|||
|
-54 |
1,328 |
1000 |
|||
|
-55 |
1,597 |
1250 |
|||
|
-56 |
1,976 |
1600 |
|||
|
-57 |
2,412 |
2000 |
|||
|
-58 |
2,945 |
2500 |
|||
|
-68 |
2 |
0,76 |
200 |
||
|
-69 |
1,067 |
320 |
|||
|
-70 |
1,273 |
400 |
|||
|
-71 |
1,53 |
800 |
|||
|
-72 |
1,89 |
1250 |
|||
|
-59 |
1 |
3,65 |
3150 |
КТМС(ХК) 2х0,3 |
Сталь 08Х18Н10Т |
|
-60 |
0,80 |
500 |
|||
|
-61 |
1,12 |
800 |
|||
|
-62 |
1,33 |
1000 |
|||
|
-63 |
1,60 |
1250 |
|||
|
-64 |
1,98 |
1600 |
|||
|
-65 |
2,42 |
2000 |
|||
|
-66 |
2,95 |
2500 |
|||
|
-67 |
2,65 |
3150 |
|||
|
-73 |
2 |
1,03 |
200 |
||
|
-74 |
1,15 |
320 |
|||
|
-75 |
1,23 |
400 |
|||
|
-76 |
1,71 |
800 |
|||
|
-77 |
2,23 |
1250 |
|||
|
ТХА 9310 (КАБЕЛЬНЫЕ) |
||||||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Рис. |
Мас-са, кг |
Размеры, мм |
Схе-ма |
Материал |
Диапа-зон изме-ряе-мых темпе-ратур,°С |
||
|
Класс допуска – 2 |
l |
термо-элемента |
защитной арматуры |
|||||
|
-116 |
1 |
0,76 |
500 |
Сх.4 |
кабель КТМСп(ХА) ХН78Т |
сталь 15Х25Т |
-40… +1000 |
|
|
-117 |
1,067 |
800 |
||||||
|
-118 |
1,273 |
1000 |
||||||
|
-119 |
1,53 |
1250 |
||||||
|
-120 |
1,89 |
1600 |
||||||
|
-121 |
2,309 |
2000 |
||||||
|
-122 |
2,816 |
2500 |
||||||
|
-123 |
3,361 |
3150 |
||||||
|
-124 |
0,79 |
500 |
Сх.2 |
|||||
|
-125 |
1,113 |
800 |
||||||
|
-126 |
1,328 |
1000 |
||||||
|
-127 |
1,597 |
1250 |
||||||
|
-128 |
1,976 |
1600 |
||||||
|
-129 |
2,412 |
2000 |
||||||
|
-130 |
2,945 |
2500 |
||||||
|
-131 |
3,646 |
3150 |
||||||
|
-132 |
0,76 |
500 |
кабель КТМС(ХА) 12Х18Н10Т |
сталь 12Х18Н10Т |
-40… +800 |
|||
|
-133 |
1,067 |
800 |
||||||
|
-134 |
1,273 |
1000 |
||||||
|
-135 |
1,53 |
1250 |
||||||
|
-136 |
1,89 |
1600 |
||||||
|
-137 |
2,309 |
2000 |
||||||
|
-138 |
2,816 |
2500 |
||||||
|
-139 |
3,361 |
3150 |
||||||
|
-140 |
2 |
0,76 |
200 |
кабель КТМСп(ХА) ХН78Т |
сталь 15Х25Т |
-40… +1000 |
||
|
-141 |
1,067 |
320 |
||||||
|
-142 |
1,273 |
400 |
||||||
|
-143 |
1,53 |
800 |
||||||
|
-144 |
1,89 |
1250 |
||||||
|
-145 |
2,309 |
200 |
КТМС(ХА) 12Х18Н10Т |
сталь 12Х18Н10Т |
-40… +800 |
|||
|
-145 |
2,816 |
320 |
||||||
|
-147 |
3,361 |
400 |
||||||
|
-148 |
0,76 |
800 |
||||||
|
-149 |
1,067 |
1250 |
||||||
|
|
|
|
l |
l1 |
|
|
|
|
|
-150 |
3 |
1,4 |
400 |
500 |
Сх.2 |
кабель КТМСп(ХА) ХН78Т |
сталь 15Х25Т |
-40… +1000 |
|
-151 |
2,5 |
800 |
1000 |
|||||
|
-152 |
3,7 |
1250 |
1600 |
|||||
|
ТХК 9310 (КАБЕЛЬНЫЕ) Схема соединений 2 Диапазон измеряемых температур -40…+600°С |
|||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Рис. |
Мас-са, кг |
Раз-меры, мм |
Материал |
|
|
Класс допуска – 2 |
l |
термо-элемента |
защитной арматуры |
||
|
-82 |
1 |
0,08 |
630 |
кабель КТМС(ХК) 12Х18Н10Т |
Сталь 12Х18Н10Т |
|
-83 |
2 |
1,62 |
500 |
||
|
-84 |
1,9 |
630 |
|||
|
-85 |
2,7 |
1000 |
|||
|
-86 |
3,99 |
1600 |
|||
|
-87 |
4,85 |
2000 |
|||
|
-88 |
5,94 |
2500 |
|||
|
-89 |
7,34 |
3150 |
|||
|
-90 |
1 |
1,08 |
630 |
Сталь 08Х18Н10Т |
|
|
-91 |
2 |
1,62 |
500 |
||
|
-92 |
1,9 |
630 |
|||
|
-93 |
2,7 |
1000 |
|||
|
-94 |
3,99 |
1600 |
|||
|
-95 |
4,85 |
2000 |
|||
|
-96 |
5,94 |
2500 |
|||
|
-97 |
7,34 |
3150 |
|||
|
ТХА 9310 (КАБЕЛЬНЫЕ), Схема соединений 2 |
|||||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Рис. |
Мас-са, кг |
Размеры, мм |
Материал |
Диапазон измеряе-мых темпе-ратур,°С |
||
|
Класс допуска – 2 |
l |
термо-элемента |
защитной арматуры |
||||
|
-209 |
1 |
0,8 |
500 |
кабель КТМС(ХА) ХН78Т |
сталь ХН45Ю |
-40… +1000 |
|
|
-210 |
1,08 |
630 |
|||||
|
-211 |
1,12 |
800 |
|||||
|
-212 |
1,33 |
1000 |
|||||
|
-213 |
1,6 |
1250 |
|||||
|
-214 |
1,98 |
1600 |
|||||
|
-215 |
2,42 |
2000 |
|||||
|
-216 |
2,95 |
2500 |
|||||
|
-217 |
3,65 |
3150 |
|||||
|
-218 |
2
|
1,03 |
200 |
||||
|
-219 |
1,15 |
320 |
|||||
|
-220 |
1,4 |
400 |
|||||
|
-221 |
1,62 |
500 |
|||||
|
-222 |
1,9 |
630 |
|||||
|
-223 |
2,26 |
800 |
|||||
|
-224 |
2,7 |
1000 |
|||||
|
-225 |
3,24 |
1250 |
|||||
|
-226 |
3,99 |
1600 |
|||||
|
-227 |
4,85 |
2000 |
|||||
|
-228 |
5,94 |
2500 |
|||||
|
-229 |
7,34 |
3150 |
|||||
|
-233 |
1 |
1,08 |
630 |
кабель КТМСп(ХА) ХН78Т |
сталь 15Х25Т |
||
|
-234 |
2 |
1,62 |
500 |
||||
|
-235 |
1,9 |
630 |
|||||
|
-236 |
2,7 |
1000 |
|||||
|
-237 |
3,99 |
1600 |
|||||
|
-238 |
4,85 |
2000 |
|||||
|
-239 |
5,94 |
2500 |
|||||
|
-240 |
7,34 |
3150 |
|||||
|
-241 |
1 |
1,08 |
630 |
кабель КТМС(ХА) 12Х18Н10Т |
сталь 12Х18Н10Т |
-40… +800 |
|
|
-242 |
|
1,62 |
500 |
||||
|
-243 |
1,9 |
630 |
|||||
|
-244 |
2,7 |
1000 |
|||||
|
-245 |
3,99 |
1600 |
|||||
|
-246 |
4,85 |
2000 |
|||||
|
-247 |
5,94 |
2500 |
|||||
|
-248 |
7,34 |
3150 |
|||||
|
|
|
|
l |
l1 |
|
|
|
|
-230 |
3 |
1,4 |
400 |
500 |
кабель КТМСп(ХА) ХН78Т |
сталь ХН45Ю |
-40… +1000 |
|
-231 |
2,5 |
800 |
1000 |
||||
|
-232 |
3,7 |
1250 |
1600 |
||||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХК 9310-53 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
