ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9503 |
ТХК 9503 |
|
|
диапазон измеряемых температур, °C |
-40…+1200 |
-40…+600 |
|
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
|
класс допуска |
2 |
||
|
показатель тепловой инерции, с |
80 |
||
|
степень защиты от пыли и воды |
IP55 |
||
|
материал защитной арматуры |
Ст. 10Х23Н18, 12Х18Н10Т |
||
|
исполнение рабочего спая |
изолирован |
||
|
диапазон условных давлений, МПа |
0,4 |
||
|
устойчивость к вибрации |
группа исп. N3 |
||
|
вид климатического исполнения |
У2, N2 |
||
|
средняя наработка до отказа, ч |
50 000 |
||
Приложение. Описание типа Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
|

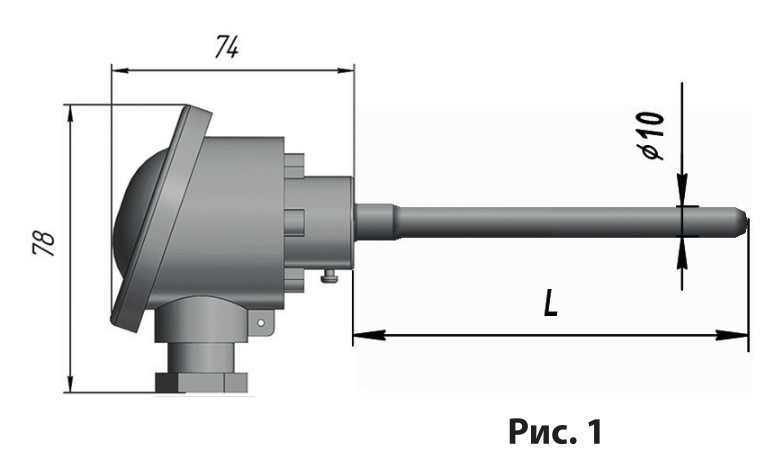

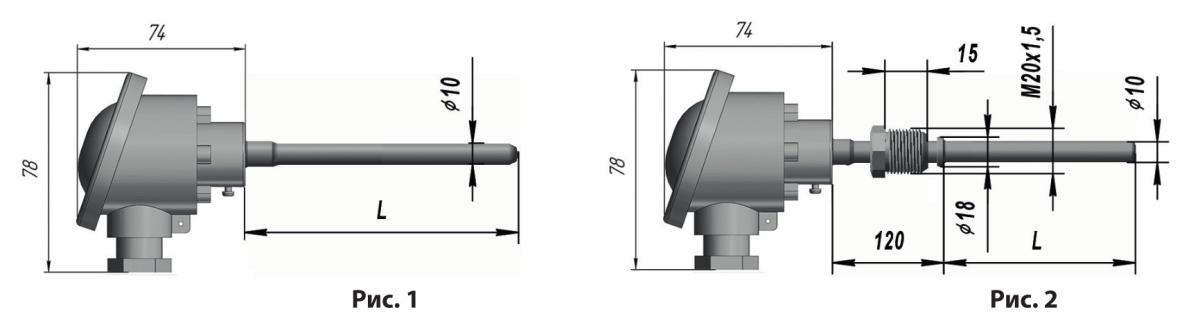

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
Масса, кг |
Рис. |
Ру, МПа |
Материал защитной арматуры |
Диапазон измеряемых температур |
|
|
ТХА |
ТХК |
||||||
|
-00 |
-01 |
320 |
0,52 |
1 |
0,4 |
12Х18Н10Т |
-40…+600 |
|
-02 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-03 |
-04 |
500 |
0,56 |
12Х18Н10Т |
-40…+600 |
||
|
-05 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-06 |
-07 |
800 |
0,66 |
12Х18Н10Т |
-40…+600 |
||
|
-08 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-09 |
-10 |
1000 |
1,70 |
12Х18Н10Т |
-40…+600 |
||
|
-11 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-12 |
-13 |
120 |
0,50 |
2 |
6,3 |
12Х18Н10Т |
-40…+600 |
|
-14 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-15 |
-16 |
160 |
0,52 |
12Х18Н10Т |
-40…+600 |
||
|
-17 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-18 |
-19 |
200 |
0,53 |
12Х18Н10Т |
-40…+600 |
||
|
-20 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-21 |
-22 |
250 |
0,54 |
12Х18Н10Т |
-40…+600 |
||
|
-23 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-24 |
-25 |
320 |
0,56 |
12Х18Н10Т |
-40…+600 |
||
|
-26 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-27 |
-28 |
400 |
0,58 |
12Х18Н10Т |
-40…+600 |
||
|
-29 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-30 |
-31 |
500 |
0,62 |
12Х18Н10Т |
-40…+600 |
||
|
-32 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-33 |
-34 |
630 |
0,65 |
12Х18Н10Т |
-40…+600 |
||
|
-35 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-36 |
-37 |
800 |
0,68 |
12Х18Н10Т |
-40…+600 |
||
|
-38 |
|
10Х23Н18 |
-40…+1200 |
||||
|
-39 |
-40 |
1000 |
0,74 |
12Х18Н10Т |
-40…+600 |
||
|
-41 |
|
10Х23Н18 |
-40…+1200 |
||||
|
Исполнение ТХА 9503 |
Исполнение тремовставки ДДШ5.186.138 |
|
-00; -18 |
-00.01 |
|
-01; -19 |
-00.02 |
|
-02; -20 |
-00.03 |
|
-03 |
-02.01 |
|
-04 |
-02.02 |
|
-05 |
-02.03 |
|
-06 |
-03.01 |
|
-08 |
-03.02 |
|
-09 |
-03.03 |
|
-11 |
-04.03 |
|
-12 |
-07.01 |
|
-13 |
-07.02 |
|
-14 |
-07.03 |
|
-15 |
-08.01 |
|
-16 |
-08.02 |
|
-17 |
-08.03 |
|
-21 |
-09.01 |
|
-22 |
-09.02 |
|
-23 |
-09.03 |
|
-24 |
-10.01 |
|
-25 |
-10.02 |
|
-26 |
-10.03 |
|
-27 |
-11.01 |
|
-28 |
-11.02 |
|
-29 |
-11.03 |
|
-30 |
-12.01 |
|
-31 |
-12.02 |
|
-32 |
-12.03 |
|
-33 |
-13.01 |
|
-34 |
-13.02 |
|
-35 |
-13.03 |
|
-36 |
-14.01 |
|
-37 |
-14.02 |
|
-38 |
-14.03 |
|
-39 |
-15.01 |
|
-40 |
-15.02 |
|
-41 |
-15.03 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХК 9503-04 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
