| ТУ 4211-088-02566540-2010
|
Технические характеристики |
ТЖК 0009 |
|
диапазон измеряемых температур, °C |
0…+400 |
|
номинальная статическая характеристика |
ЖК(J) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
IP20 |
|
материал защитной арматуры |
Ст.12Х18Н10Т |
|
изоляция рабочего спая |
изолирован; не изолирован |
|
диапазон условных давлений, МПа |
— |
|
материал термоэлектродов |
(+)Пр-10 (-)ПлТ |
|
вид климатического исполнения |
УЗ, Т2 |
|
средняя наработка до отказа, ч |
35 000 |
Приложение. Описание типа Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
|

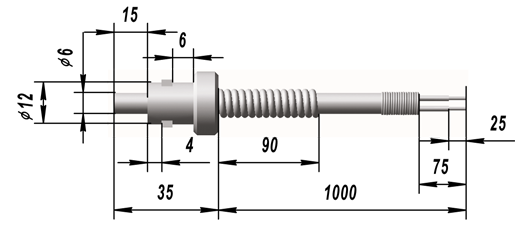

Рис.1 |
|||
|
|
|||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Показатель тепловой инерции |
Рабочий конец |
Герметичность |
|
-00 |
10 |
изолирован |
герметичен |
|
Рис.3 |
|||
|
|
|||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Показатель тепловой инерции |
Рабочий конец |
Герметичность |
|
-02 |
5 |
не изолирован |
не герметичен |
|
Рис.2 |
|||
|
|
|||
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Показатель тепловой инерции |
Рабочий конец |
Герметичность |
|
-01 |
10 |
изолирован |
герметичен |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТЖК 0009-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
