Приварной ХЛ кран 11с01пп

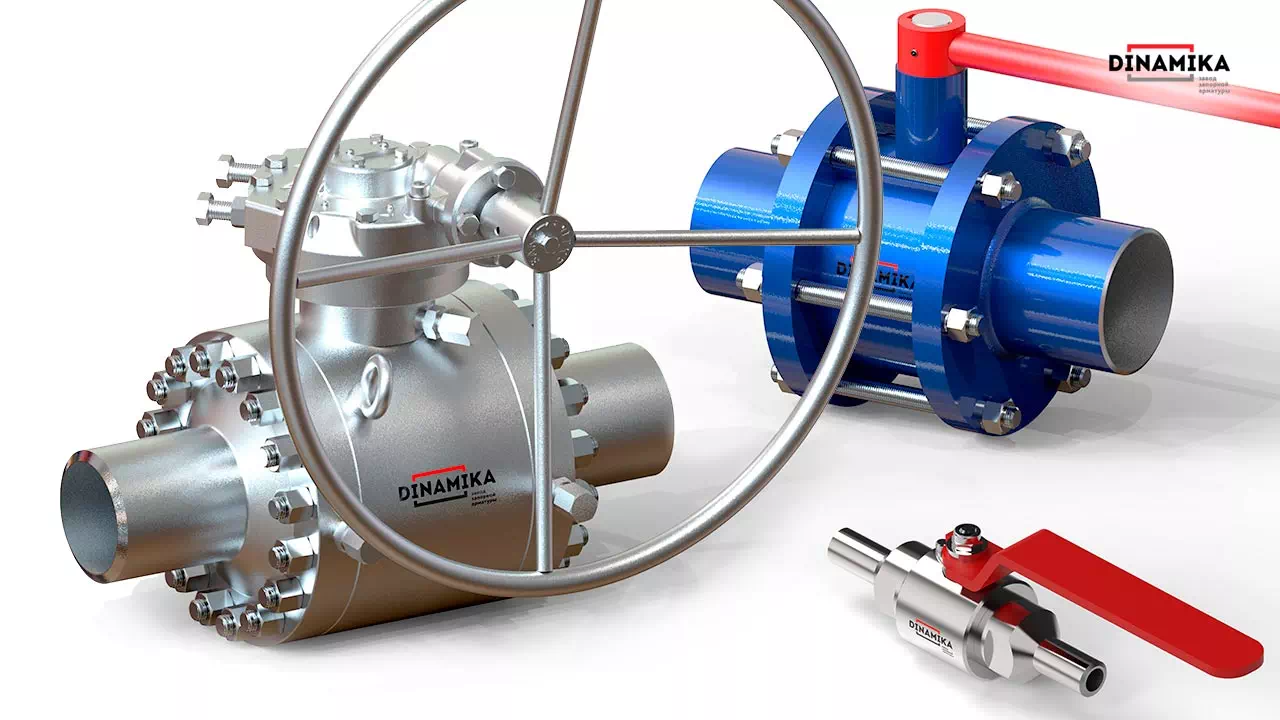

Хладостойкий кран шаровой 11с01пп — двухходовая запорная арматура под приварку к стальным трубопроводам промышленного назначения. Предназначен для долгосрочного монтажа сварным методом на общепромышленные водопроводы и газопроводы условного прохода от 10 до 200 мм. Является запорным трубопроводным устройством без регулировки потока, с ручным, редукторным или электроприводным управлением. Исполнение из хладостойкой стали с нержавеющим шаровым затвором разрешает его применение в условиях окружающей среды с низкими температурами до -60 градусов Цельсия.
Номенклатура с обозначением к поставке 11лс01пп
| Общепромышленное обозначение | Ду | Ру | * Заводское обозначение | Управление |
| 11лс01пп | 10 | 16 — 320 | КШД.П. 010.ххх.02 | Ручное (ручка) |
| 15 | 16 -250 | КШД.П. 015.ххх.02 | Ручное (ручка) | |
| 20 | КШД.П. 020.ххх.02 | Ручное (ручка) | ||
| 25 | КШД.П. 025.ххх.02 | Ручное (ручка) | ||
| 40 | КШД.П. 040.ххх.02 | Ручное (ручка) | ||
| 50 | КШД.П. 050.ххх.02 | Ручное (ручка), эл. Привод, редуктор | ||
| 80 | 16 -160 | КШД.П. 080.ххх.02 | Ручное (ручка) эл. Привод, редуктор | |
| 100 | КШД.П. 100.ххх.02 | Ручное (ручка) эл. Привод, редуктор | ||
| 150 | КШД.П. 150.ххх.02 | Ручное (ручка) эл. Привод, редуктор | ||
| 200 | КШД.П. 200.ххх.02 | Ручное (ручка) эл. Привод, редуктор | ||
| КШД.П с Ду более 200 мм поставляются по согласованию спецификации | ||||
| *в обозначении крана символы ХХХ указывается условное давление Ру | ||||
Продукция прошла поэтапный входной, производственный и выходной контроль перед поставкой заказчику с использованием методов дефектоскопии и гидроиспытаний давлением, соответствует техническим регламентам на применение в странах ТС.
Конструкция 11лс01пп
Кран 11лс01пп с конструкцией разборного типа эксплуатируется всего в двух режимах — открыто и закрыто, сечение прохода полное. Конструкция различна в зависимости от условного прохода, давления и типа управления затвором. Конструктивные отличия представлены ниже:
Характеристики 11лс01пп
Тип трубопроводной арматуры – запорный кран шаровой под приварку из хладостойкой стали.
- Условный проход Ду (мм): 10, 15, 20, 25, 40, 50, 80, 100, 150, 200 мм;
- Диапазон условного давления Ру (кг/см²): 16, 25, 40, 63, 160, 250 в зависимости от условного прохода.
- Изготовление и поставка, технические условия: ТУ 3742-006-27844275-2014.
- Соответствие регламентам ЕАС, Таможенного Союза ТР ТС 010; 012; 032.
- Особенность исполнения: Материалы корпусных деталей сталь ст.09г2с., нержавеющий шаровой затвор.
- Рабочая среда: Неагрессивная — газы, пар, воздух, жидкие и газообразные нефтепродукты, смеси низкой температуры -60 градусов Цельсия.
- Температура рабочей среды: от -60°С до +200°С.
- Пропуск среды в затворе по ГОСТ Р 54808-2011, (см³/мин): класс А.
- Климатическое исполнение ГОСТ 15150-69: ХЛ1 от -60°С до +40°С.
- Тип затвора: шар нержавеющий с фторопластовым уплотнением
- Присоединение патрубков: под приварку в стык.
- Монтажное положение: подача среды с любой стороны, монтаж в любом положении.
- Управление: двухходовое — ручка, редуктор или четверть-оборотный электропривод.
Параметры надёжности:
- Назначенный срок службы 30 лет;
- Наработка на отказ 800 циклов;
- Установленный средний ресурс 4000 циклов;
- Гарантия 12 месяцев со дня ввода в эксплуатацию;
- Гарантия консервации (масло к-17) -24 месяца.
