Основные технические характеристики
| Параметр | Значение | |
|---|---|---|
| РСМ-306-DN50-PN | РСМ-306-DN-80-PN | |
| Номинальный диаметр DN | 50 | 80 |
| Номинальное давление РN, МПа | 0,6; 1,6; 2,5; 4,0; 6,3; 10 по ГОСТ 12815 | |
| Присоединительные размеры на входе среды | ГОСТ 12815 исп.2 (Ряд 2) | |
| Диапазон рабочих температур, оС | зависит от типа разделительной жидкости и материала уплотнения | |
| Максимальный вытесняемый объем камеры, см3 | 0,55 | 2,2 |
| Внутренний объем, заполняемый разделительной жидкостью, см3 | 2,0 | 3,5 |
| Материал фланца | Ст20 (при t до −25, оС) | |
| по заказу 09Г2С (при t до −40, оС) | ||
| Сталь 12Х18Н10Т (при t до −40, оС) | ||

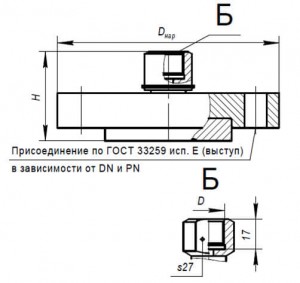

РСМ-306-DN50-PN, РСМ-306-DN80-PN |

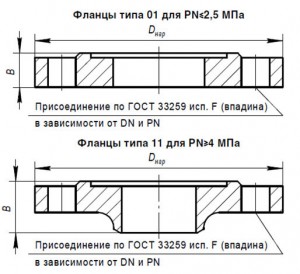

Комплект монтажных частей для РСМ-306-DN50-PN и РСМ-306-DN80-P |
| Номинальный
диаметр DN, мм |
Номинальное давление PN, МПа H, мм | H, мм | Dнар, мм | B, м |
| 50 | 0,6 | 50 | 140 | 16 |
| 1,6 | 50 | 160 | 22 | |
| 2,5 | 50 | 160 | 24 | |
| 4 | 55 | 160 | 33 | |
| 6,3 | 60 | 175 | 41 | |
| 10 | 73 | 195 | 48 | |
| 80 | 0,6 | 50 | 185 | 18 |
| 1,6 | 55 | 195 | 24 | |
| 2,5 | 55 | 195 | 26 | |
| 4 | 62 | 195 | 43 | |
| 6,3 | 68 | 210 | 48 | |
| 10 | 82 | 230 | 63 |
Присоединение к процессу
| Код соединений к процессу | Присоединение к процессу |
| Резьба D | |
| 00 | М20×1,5 |
| 01 | G1/2 |
Код материла деталей
| Деталь | Материал | Код | Диапазон рабочихтемпературРСМ5),С° |
|---|---|---|---|
| Мембрана | сталь 10Х17Н13М2Т1) | 3 | |
| сталь 10Х17Н13М2Т1) с фторполимерным покрытием | 3F | ||
| Hastelloy C276 | 6 | ||
| Накидной фланец | сталь 12Х18Н10Т2) | 1 | -40 … +200 |
| сталь 10Х17Н13М2Т1) | 3 | -40 … +200 | |
| сталь 09Г2С3) | 9 | -40 … +200 | |
| сталь 203) 4) | 0 | -20 … +200 | |
| Детали, контактирующие с измеряемой средой | сталь 12Х18Н10Т2) | 1 | |
| сталь 10Х17Н13М2Т1) | 3 |
1) Допускается применение сталей: AISI316, AISI316L, AISI316Тi.
2) Допускается применение сталей: 12Х18Н9Т, 08Х18Н10Т, AISI304.
3) С покрытием Ц 12.хр.
4) Допускается применение сталей: 25, 30.
5) Зависит от материала накидного фланца.
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Разделитель сред | 1 |
| Прокладка медная | 1 |
| Паспорт | 1 |
| Комплект монтажных частей | по заказу |
Обозначение при заказе
| РСМ-306-DN50 | PN1,6МПа | 3 | 1 | 1 | М20f |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
- Тип разделителя сред:
РСМ-306-DN50;
РСМ-306-DN80. - Номинальное давление, МПа:
PN0,6МПа — 0,6;
PN1,6МПа — 1,6;
PN2,5МПа — 2,5;
PN4 МПа — 4,0;
PN6,3МПа — 6,3;
PN10МПа — 10;
PN16МПа — 16 1);
PN25МПа — 16 1). - Материал мембраны:
3 — сталь AISI 316 2)
3F — сталь 10Х17Н13М2Т1) с фторполимерным покрытием;
6 — Hastelloy C276. - Материал накидного фланца
1 — сталь 12Х18Н10Т 3);
3 — сталь 10Х17Н13М2Т 2);
9 — сталь 09Г2С 4);
0 — сталь 20 4), 5). - Материал деталей, контактирующих с измеряемой средой (корпус, штуцер):
1 — 12Х18Н10Т 3);
3 — 10Х17Н13М2Т 2). - Резьбовое присоединение к прибору:
М20f — Внутренняя резьба М20х1,5;
G1/2f — Внутренняя резьба G1/2:
К1/2f — Внутренняя резьба К1/2;
1/2NPTf — Внутренняя резьба 1/2NPT.
Примечание:
1) только для РСМ-306-DN50
2) допускается применение сталей: AISI 316L, AISI 316Тi; 10Х17Н13М2Т;
3) допускается применение сталей: 12Х18Н10Т; 12Х18Н9Т, 08Х18Н10Т;
4) c покрытием Ц12.хр.бцв;
5) допускается применение стали 20, 25, 30
2) допускается применение сталей: AISI 316L, AISI 316Тi; 10Х17Н13М2Т;
3) допускается применение сталей: 12Х18Н10Т; 12Х18Н9Т, 08Х18Н10Т;
4) c покрытием Ц12.хр.бцв;
5) допускается применение стали 20, 25, 30
По специальному заказу разделитель сред поставляется в комплексе с КМЧ, измерительным устройством, капиллярной линией, а также с вакуумной заливкой одной из жидкостей: ПМС-5, ПЭФ-70/110, ПФМС-4.
